Voorzorgsmaatregelen bij installatie
● Controleer de sterkte en het niveau van de installatiegrond zodat het apparaat na installatie geen bedrijfstrillingen of
-geluiden veroorzaakt.
● Bevestig de eenheid met behulp van de funderingsbouten in overeenstemming met de funderingstekening (bereid vier
sets M8 of M10 funderingsbouten, moeren en ringen elk op de markt voor).
● Het is het beste om de funderingsbouten in te schroeven tot hun lengte 20 mm van het funderingsoppervlak is.

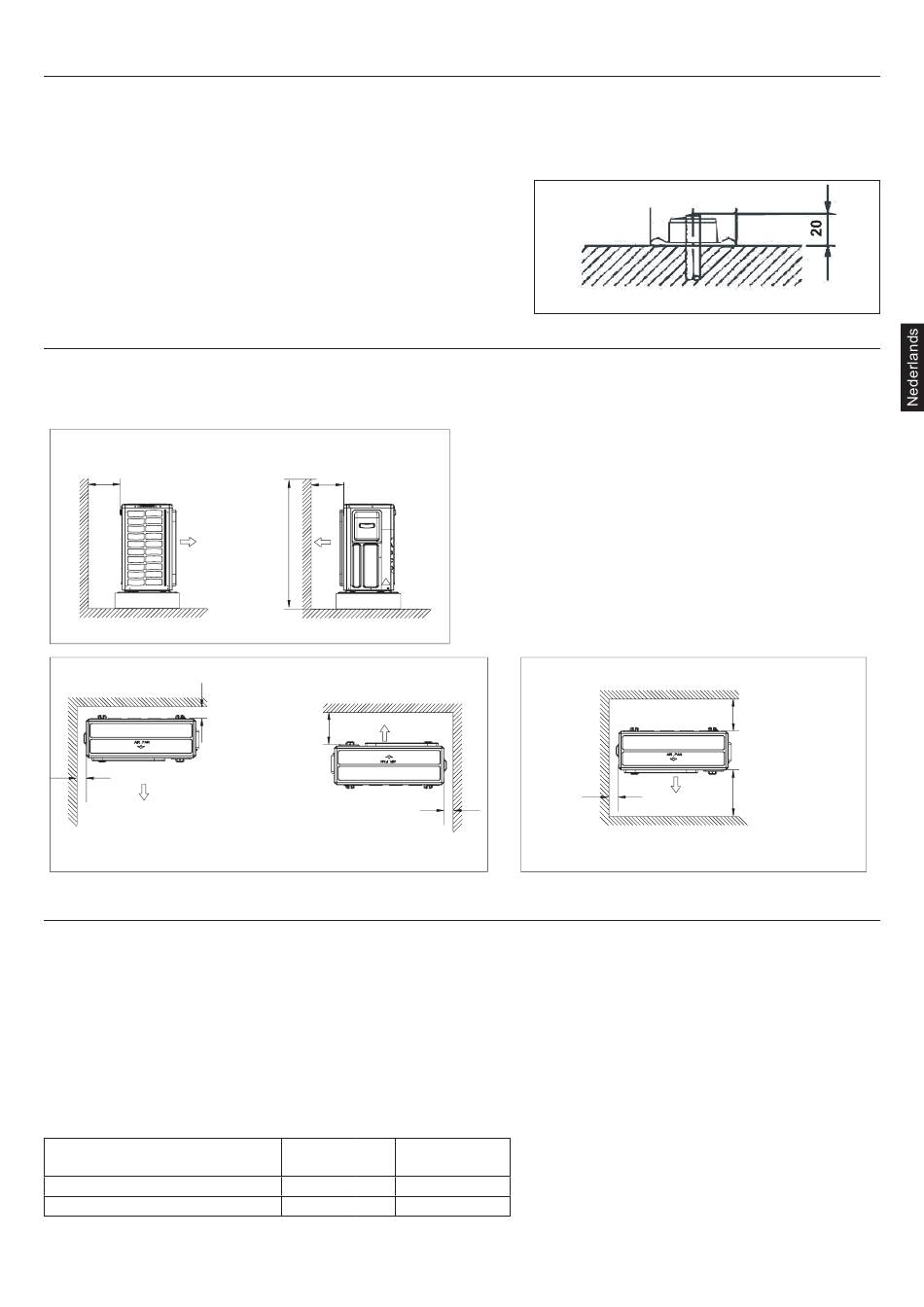

Richtlijn installatie buitenunit
● Volg de onderstaande installatierichtlijnen wanneer een muur of ander obstakel zich in de weg van de inlaat- of
uitlaatluchtstroom van de buitenunit bevindt.
● Voor elk van de onderstaande installatiepatronen moet de wandhoogte aan de uitlaatzijde 1200 mm of minder zijn.
Muur aan één zijde
Eenheid: mm
Meer dan 50
Zijaanzicht
Muur tegenover twee kanten
Eenheid: mm
Meer dan 100
Meer dan
100
Beperkingen op de installatie
1. Voorzorgsmaatregelen bij installatie
● Controleer de sterkte en het niveau van de installatiegrond zodat het apparaat na installatie geen bedrijfstrillingen of
geluiden veroorzaakt.
● Bevestig de unit volgens de funderingstekening met behulp van de funderingsbouten.
● Het is het beste om de funderingsbouten in te schroeven tot hun lengte 20 mm van het funderingsoppervlak is.
2. Een locatie selecteren voor installatie van de binnenunits
● De maximaal toegestane lengte van koelmiddelleidingen en het maximaal toegestane hoogteverschil tussen de buiten-
en binnenunits worden hieronder vermeld. (Hoe korter de koelmiddelleidingen, hoe beter de prestaties. Sluit aan zodat
de leidingen zo kort mogelijk zijn. Kortste toegestane lengte per kamer is 3m)
Capaciteitsklasse buitenunit
Leidingen naar elke binnenunit
Totale leidinglengte tussen alle eenheden
Meer dan 300
1200 of
minder
Meer dan 300
Meer
Zijaanzicht
dan 50
3U55S2WR1FA 4U70S2WR1FA
25m max.
50m max.
Eenheid: mm
Meer
dan 50
25m max.
60m max.
21
Muur tegenover drie zijden
Meer dan 150
Meer dan 300
Zijaanzicht
