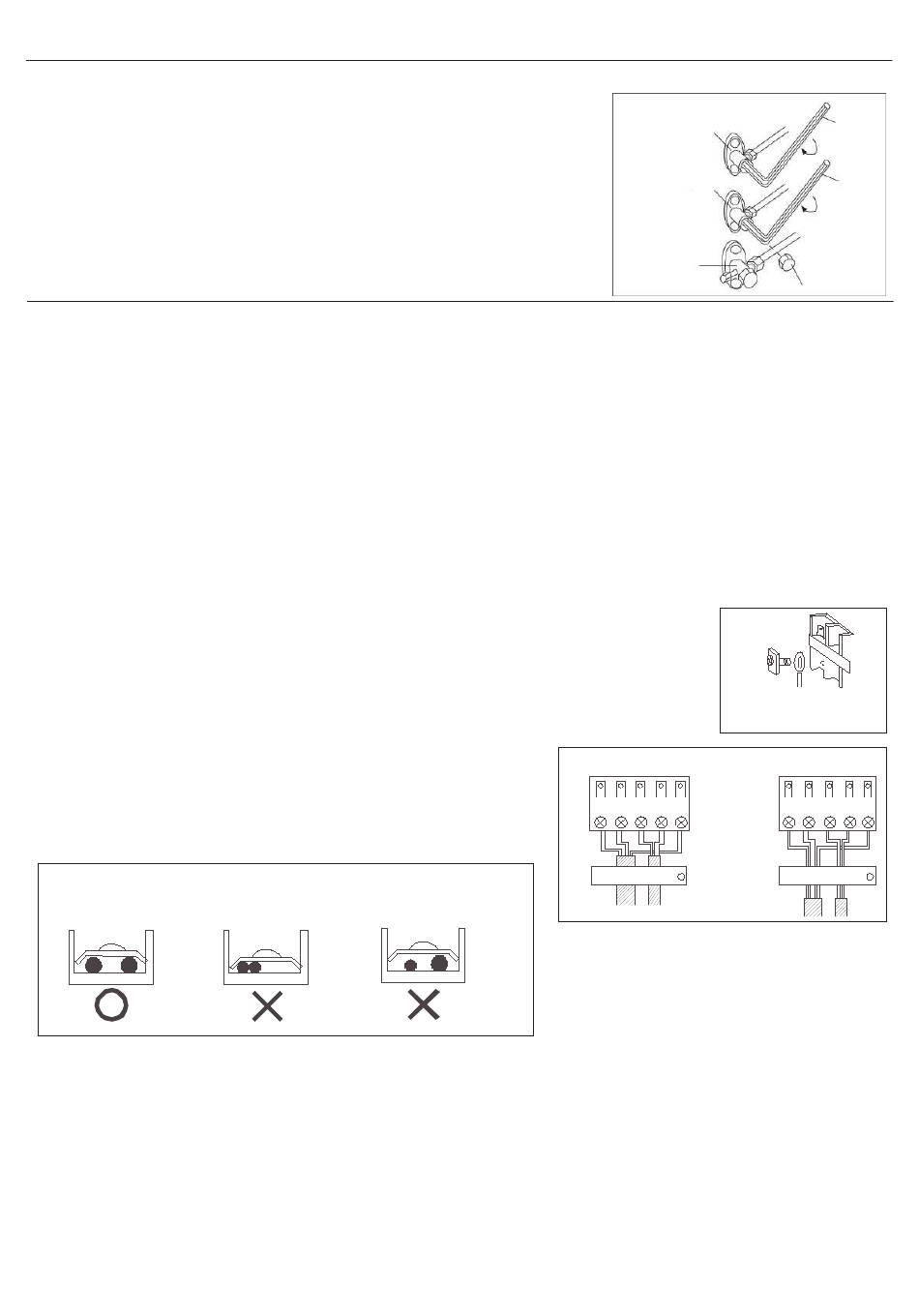

Pomp omlaag
Om het milieu te beschermen, moet u naar beneden pompen wanneer u het apparaat verplaatst of weggooit.
1) Verwijder de ventieldoppen van de ATW-afsluiter, vloeistofafsluiter en gasafsluiter.
2) Voer de geforceerde koeling uit (zie het volgende hoofdstuk "Proefdraaien").
3) Sluit na vijf tot tien minuten de ATW-afsluiter en de vloeistofafsluiter met een
inbussleutel.
4) Na twee tot drie minuten sluit u de gasstop en stopt u de geforceerde koeling.
Opmerkingen:
1. In de warmteterugwinningsmodus wordt het verwarmingseffect van de ATW-unit
(watertank) relatief verzwakt door de lage buitentemperatuur of de lage vraag van
koeling binnenshuis.
Bedradingswerkzaamheden
1. Electrische bedrading
● De airconditioner moet een speciaal circuit en bedrading gebruiken door de gekwalificeerde elektricien volgens de
bedradingsregels die zijn gespecificeerd in de nationale norm.
● De aardingsdraad en de neutrale draad moeten strikt gescheiden zijn. Verbind de neutrale draad met de aardingsdraad
is niet correct.
● De explosieveilige elektrische lekschakelaar moet worden geïnstalleerd.
● Alle elektrische draden moeten van koperdraad zijn. 1PH, 220-240V ~, 50 / 60Hz.
● Als het netsnoer en de communicatiedraad beschadigd zijn, moet het worden vervangen door de fabrikant of zijn
reparatiecentrum of een andere vergelijkbare gekwalificeerde persoon om het risico op elektrische schokken te
voorkomen. De verbindingskabel moet worden afgeschermd.
Lont: T25A 250VAC (voedingsprint).
● Controleer het schakelschema van de vervangen zekering, explosieveilige zekering.
● De specificatie van stroomkabel is H05RN-F3G 4,0 mm
●
De specificatie van kabel tussen binnenunit en buitenunit is H05RN-F4G 2,5 mm
●
De specificatie van de communicatiekabel tussen de ATW-unit en de buitenunit is H05RN-F2G 0,75 mm
●
De communicatiekabel tussen de buitenunit en de ATW tank moet van het afgeschermde twisted-pair type zijn en de
afgeschermde laag van de kabel moet verbonden zijn met de aarde of de behuizing van de unit die verbonden is met
de aarde (binnen- of buitenzijde).
2. Bedrading methode
● Bedradingsmethode van orbiculaire klemmen
Voor de verbindingsdraad met orbiculaire klemmen is de bedradingsmethode
zoals weergegeven in de rechter afbeelding: verwijder de verbindingsschroef,
steek de schroef door de ring aan het uiteinde van de draad, sluit vervolgens
aan op het klemmenblok en draai de schroef vast.
● Bedradingsmethode van rechte klemmen
Voor de verbindingsdraad zonder ringklemmen is de
bedradingsmethode: draai de verbindingsschroef los en steek het
uiteinde van de verbindingsdraad volledig in het aansluitblok en draai
de schroef vast.
Trek de draad iets naar buiten om te bevestigen dat hij stevig vastzit.
● Krimpverbindingsmethode voor draden zonder klemmen
Verbind de draad met
dezelfde diameter met de
twee zijden van de terminal
● Krimpverbindingsmethode voor verbindingsdraad
Na aansluiting moet de draad worden bevestigd met een draadkap. De draadafdekking moet op de beschermlaag van de
verbindingsdraad drukken, zoals weergegeven in de afbeelding rechtsboven.
Opmerking: bevestig bij het aansluiten van de bedrading het terminalnummer van de binnen- en buitenunits zorgvuldig. Onjuiste
bedrading beschadigt de controller van de airconditioner of het apparaat kan niet werken.
3. Bedradingsmethode van buitenunit:
Verwijder het deksel van de klemmenkast en klem.
● Hoogspanningslijn
Sluit respectievelijk de stroomdraad, de neutrale draad, de aarddraad aan op de L / N op het klemmenblok en de aardingsschroef op
de metalen plaat.
● Communicatielijn tussen binnen en buiten
Bijv. Sluit respectievelijk terminal 1/2/3 / GND van Indoor B aan op 1/2/3 op Terminal B en aardingsschroef op metalen plaat van Outdoor.
Max. 5 binnenunits voor 5U buiten en de rest buiten volgen dezelfde logica.
Verbind respectievelijk de aansluitklem C1/C2 van de ATW-unit met de C1/C2 op aansluitklem ATW van de Outdoor.
Installeer de klem en het deksel van de klemmenkast opnieuw volgens de installatiehandleiding, nadat de bovengenoemde verbinding is
voltooid
Notitie: Netsnoer en communicatiedraad worden door de consument zelf geleverd.
Sluit de draad met
Verbind de draad niet
dezelfde diameter niet
met verschillende
aan dezelfde kant aan
diameters
2
(meer dan 30 m, kies H07RN-F4G 4,0 mm
2
Correct drukken
26
ATW-afsluiter
Sluiten
Vloeistofafsluiter
Sluiten
Gasafsluiter
Ventieldop
.
2
Bedradingsmethode voor
ringklemmenblok
Verkeerd drukken
Klemmenblok
Klemmen
drukken
Zeshoekige
moersleutel
Zeshoekige
moersleutel
)
2
