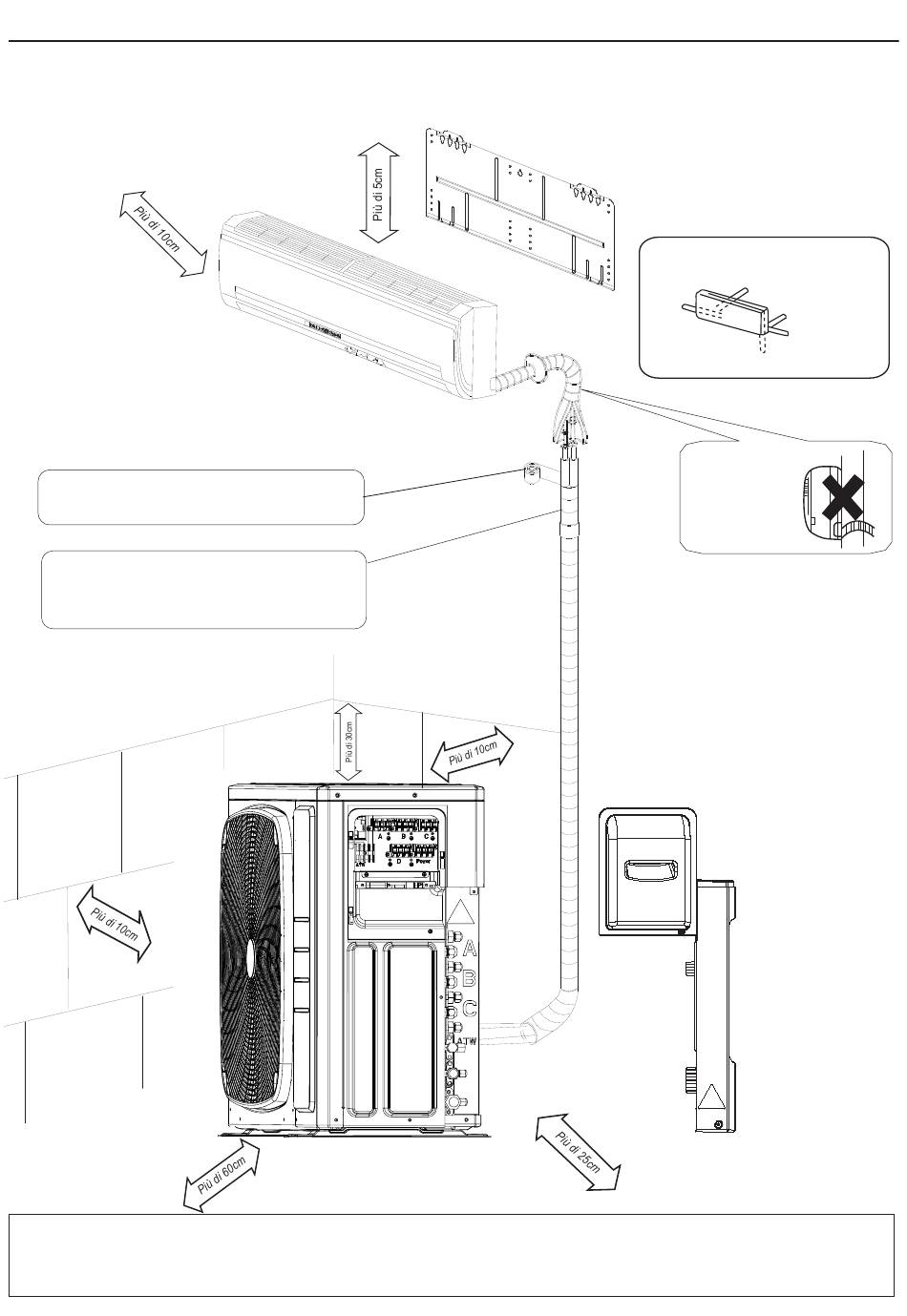

Schema di installazione dell'unità esterna/interna
Quando si esegue la sola posa delle tubazioni senza collegare l'unità interna con l'intento di aggiungere un'altra unità interna in un
momento successivo, evitare di collegare il tubo di diramazione integrato all'unità esterna. Evitare che sporcizia o umidità penetrino dalle
estremità del tubo di diramazione integrato.
Per l'installazione attenersi allo schema seguente:
Avvolgere il tubo isolante con il nastro dal
basso verso l'alto
Tagliare il tubo termoisolante della giusta misura
e avvolgerlo con il nastro. Attenzione: non
lasciare spazi vuoti(punti di fuoriuscita) nella linea
di taglio del tubo isolante.
Se esiste il rischio che l'unità cada o si ribalti, fissarla alle fondazioni con bulloni, cavi o altri dispositivi.
Se la postazione non è ben drenata, collocare l'unità su una base di montaggio piana (o piedistallo in plastica).
Installare l'unità esterna in piano (a livello). Se non lo si fa, possono verificarsi fuoriuscite o accumuli d'acqua.
20
Direzioni dei tubi
Posteriore sinistro
Posteriore destro
Sinistra
Destra
sotto
Attenzione al
sollevamento del
tubo di scarico
