Vorkehrungen bei Installation
● Überprüfen Sie die Kraft und das Niveau des Installationsbodens, so dass die Einheit nach der Installation keinerlei Betriebsvibration
oder- lärm herbeiführt.
● In Übereinstimmung mit dem Fundamentabbild, befestigen Sie die Einheit sicherlich mit Fundamentbolzen. （Bereiten Sie vier M8 oder
M10 Fundamentbolzen, Schraubenmutter und Wäscher vor, die jeweils auf dem Markt zu bekommen sind.）
● Verschrauben Sie am Besten die Fundamentbolzen, bis deren Länge 20 mm von der Fundamentoberfläche ist.

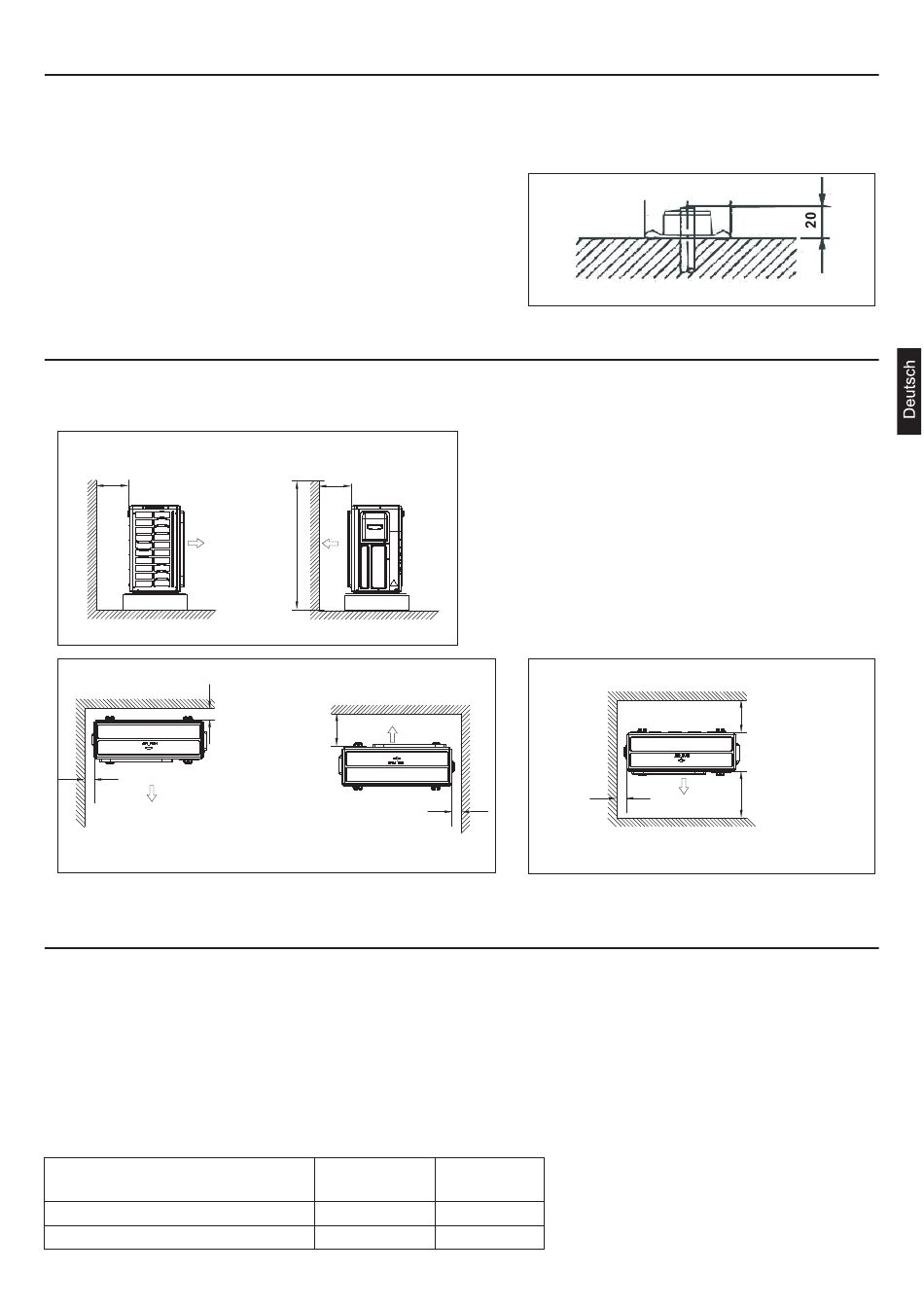

Anweisung zur Installation von Außeneinheit
● Wo es eine Wand oder andere Hindernisse auf dem Weg von Zuluft- oder Abluftstrom der Außeneinheit gibt, folgen Sie die
Anweisungen zur Installation wie folgt.
● Für jede der folgenden Installationsmuster, die Wandhöhe auf der Abluftseite sollte 1200mm oder weniger sein.
Wand gebenüber einer Seite
Einheit: mm
Mehr als 50
Seitensicht
Wand gebenüber zwei Seiten
Einheit: mm
Mehr
als 100
Mehr
als 100
Einschränkungen bei Installation
1. Vorkehrungen bei Installation
● Überprüfen Sie die Kraft und das Niveau des Installationsbodens, so dass die Einheit nach der Installation keinerlei Betriebsvibration
oder- lärm herbeiführt.
● In Übereinstimmung mit dem Fundamentabbild, befestigen Sie die Einheit sicherlich mit Fundamentbolzen.
● Verschrauben Sie am Besten die Fundamentbolzen, bis deren Länge 20 mm von der Fundamentoberfläche ist.
2. Wählen Sie eine Stelle für die Installation der Inneneinheiten.
● Die kürzeste erlaubte Länge von Kältemittelrohr und der maxmal erlaubte Höheunterschied zwischen die Außen- und Inneneinheiten
sind wie folgt aufgelistet. (Je kürzer das Kältemittelrohr, desto besser die Leistung. Verbinden Sie, damit die Leitung so kurz wie möglich
ist. Die kürzeste erlaubte Länge pro Zimmer ist 3m)
Typ von Außeneinheitskapazität
Rohr zu jeder Inneneinheit
Gesamtlänge des Rohrs zwischen allen Einheiten
Mehr als 300
1200 oder
weniger
Mehr
als 300
Seitensicht
3U55S2WR1FA
25m max.
50m max.
Einheit: mm
Mehr
als 50
Mehr
als 50
4U70S2WR1FA
25m max.
60m max.
21
Wand gebenüber drei Seiten
Mehr als 150
Mehr als 300
Seitensicht
