Vincoli per l'installazione

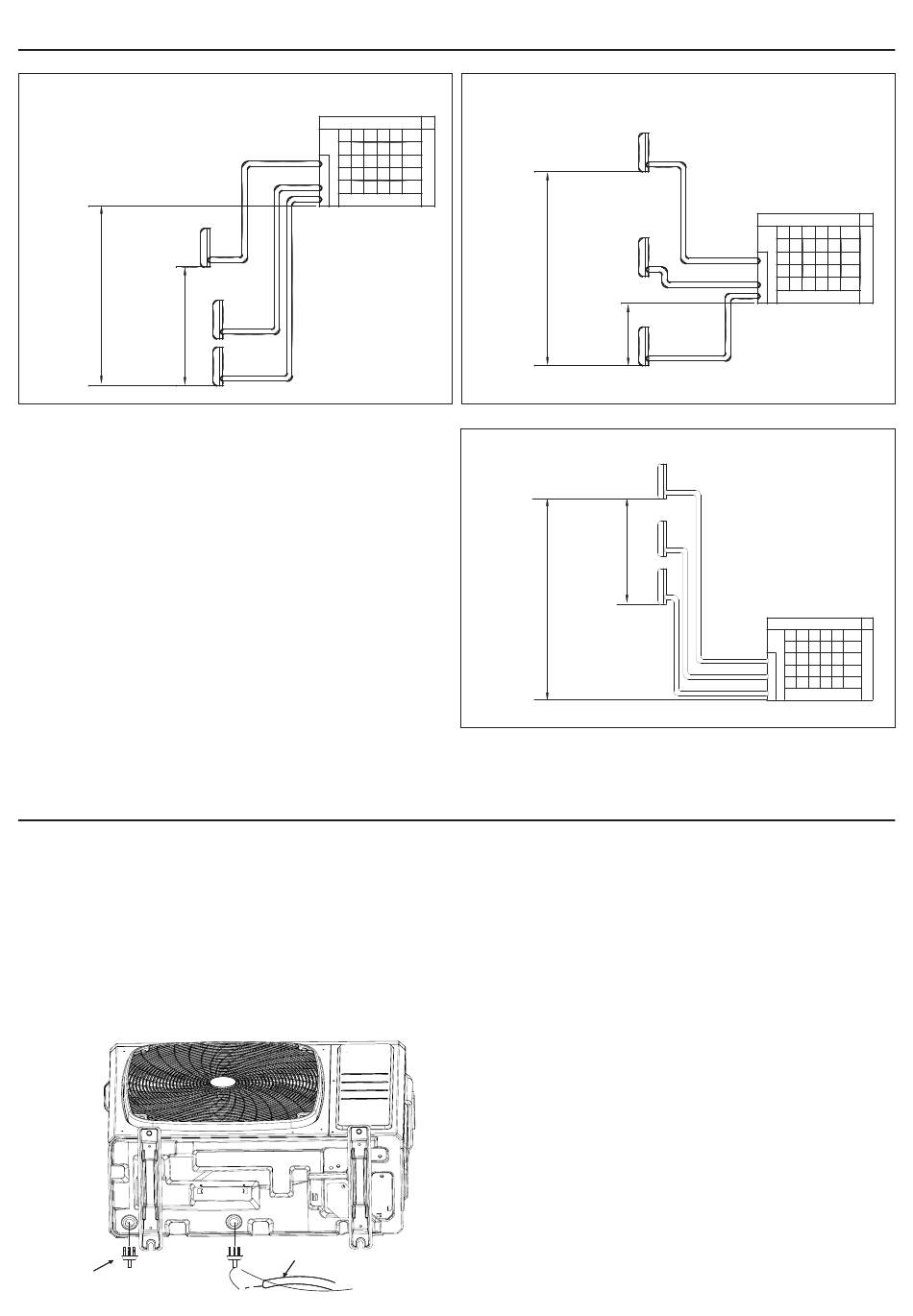

Se l'unità esterna è collocata più in alto di tutte le unità interne
Unità interna
Differenza
di livello:
Differenza
15m max.
di livello:
7,5m max.
Tubature del refrigerante
1. Installazione dell'unità esterna
1) Durante l'installazione dell'unità esterna seguire quanto indicato nella sezione "Precauzioni per scegliere il posto" e "Schemi
installazione dell'unità interna/esterna".
2) Se servono interventi per lo scarico, seguire le procedure riportate di seguito.
2. Scarico
1) Utilizzare il tappo di scarico per il drenaggio.
2) Se l'apertura di scarico è coperta da una base di montaggio o dal pavimento, posizionare supporti aggiuntivi, alti almeno 30 mm sotto
la base d'appoggio dell'unità esterna.
3) Nelle zone fredde non utilizzare un tubo di scarico con l'unità esterna (altrimenti l'acqua di scarico può congelare compromettendo le
funzioni di riscaldamento dell'impianto).
Scarico a gomito
Unità esterna
Tubo flessibile
22
Se l'unità esterna è collocata più in alto rispetto a una o più
unità interne (se più in basso di una o più unità interne)
Differenza
di livello:
15m max.
Differenza
di livello:
7,5m max.
Se tutte le unità interne sono collocate più in alto dell'unità esterna
Differenza
di livello:
Differenza
7,5m max.
di livello:
15m max.
Unità esterna
Unità interna
Unità interna
Unità esterna
