● Necessidades de Segurança Eléctricas
1. As condições em volta de (temperatura ambiental, luz solar directa e água da chuva) devem ser observadas durante
a fiação eléctrica, com medidas de proteção efetivas sendo tomadas.
2. O cabo de cobre de acordo com as normas locais deve ser usado como linha de energia e fio de ligação. Tanto a
unidade interior como a unidade exterior devem ser aterradas de forma fiável.
4. A fiação para a unidade externa deve ser feita primeiro e depois a unidade interna. O ar condicionado só pode ser
ligado depois da fiação e da ligação de tubo.
5. O circuito derivado dedicado deve ser usado e o protetor de vazamento com capacidade suficiente deve ser instalado.
● Necessidades de Qualificação de Instalador
O certificado de qualificação relevante deve ser obtido de acordo com as leis e regulamentos nacionais.
● Instalação de Unidade Interna
1. Fixação de painel de parede e disposição de tubulação
No caso de ligação de tubo de água esquerda / direita para a unidade interna ou caso a interface do evaporador da
unidade interna e a boca da buzina da tubulação de ligação não possam ser estendidas para o lado externo para a
instalação, os tubos de ligação devem ser ligados ao Interface de tubulação de evaporador da unidade interna no
processo de boca de chifre.
2. Disposição de tubulação
Durante a disposição dos tubos de ligação, a mangueira de drenagem e os fios do ligador, a mangueira de drenagem e o
fio de conexão devem ser colocados na parte inferior e superior, respectivamente. A linha de energia não pode ser
enroscada com o fio de ligador. Os tubos de drenagem (especialmente dentro da sala e da máquina) devem ser
enrolados com materiais de isolamento térmico.
3. Carregamento de nitrogênio para manutenção de pressão e detecção de vazamentos
Depois que o evaporador da unidade interna é ligado com o ligador de tubo (após a soldagem), o nitrogênio acima
de 4,0MPa deve ser carregado dentro de evaporador e a tubulação ligada com o evaporador com um cilindro de
nitrogênio (ajustado por uma válvula redutora). Em seguida, a válvula do cilindro de nitrogênio deve ser fechada, para
detecção de vazamentos com água e sabão ou solução de detecção de vazamento. A pressão deve ser mantida por
mais de 5 minutos e, em seguida, se a pressão de sistema é reduzida ou não, deve ser observada. Caso a pressão seja
reduzida, o vazamento pode ser identificado. Após o ponto de vazamento ser tratado, os passos acima devem ser
repetidos.
Depois que o evaporador da unidade interna estiver ligado à tubulação de ligação, o nitrogênio deve ser carregado
para manter a pressão e detectar vazamentos. Em seguida, o evaporador deve ser ligado à válvula de parada de duas
vias e à válvula de parada de três vias da unidade externa. Depois que a tampa de cobre da tubulação de ligação estiver
apertada, o nitrogênio acima de 4,0MPa deverá ser carregado no orifício de acesso da válvula de parada de três vias
com uma mangueira de carga. A válvula do cilindro de nitrogênio deve ser fechada, para detecção de vazamentos com
água e sabão ou solução de detecção de vazamento. A pressão deve ser mantida por mais de 5 minutos e, em seguida,
se a pressão de sistema é reduzida ou não, deve ser observada. Caso a pressão seja reduzida, o vazamento pode ser
identificado. Após o ponto de vazamento ser tratado, os passos acima devem ser repetidos.
O próximo passo (vacumizando com uma bomba de vácuo) só pode ser continuado após as etapas de instalação
(carregamento de nitrogênio para manutenção de pressão e detecção de vazamento normal) estarem concluídas.
● Instalação de Unidade Externa
1. Fixação e Ligação
Nota:

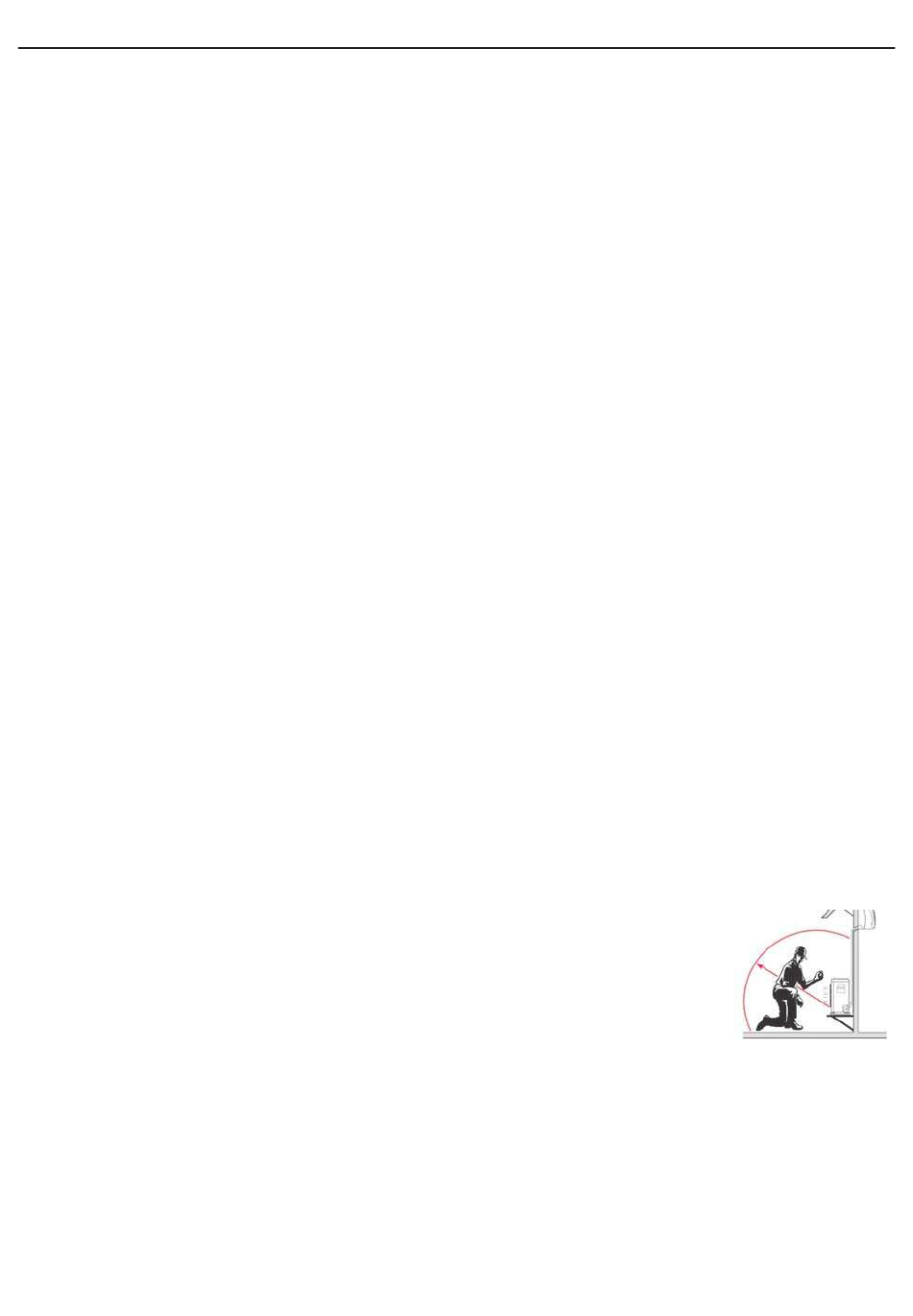

a) O recurso de fogo deve ser evitado dentro de 3m em torno do local de instalação.
b) O equipamento de detecção de fugas de refrigerante deve ser colocado numa posição
baixa no exterior e deve ser aberto.
