Precauzioni per l'installazione
Verificare che il fondo sul quale il condizionatore viene installato sia resistente e in bolla per evitare che, una volta installata, l'unità
provochi vibrazioni o rumore durante il funzionamento.

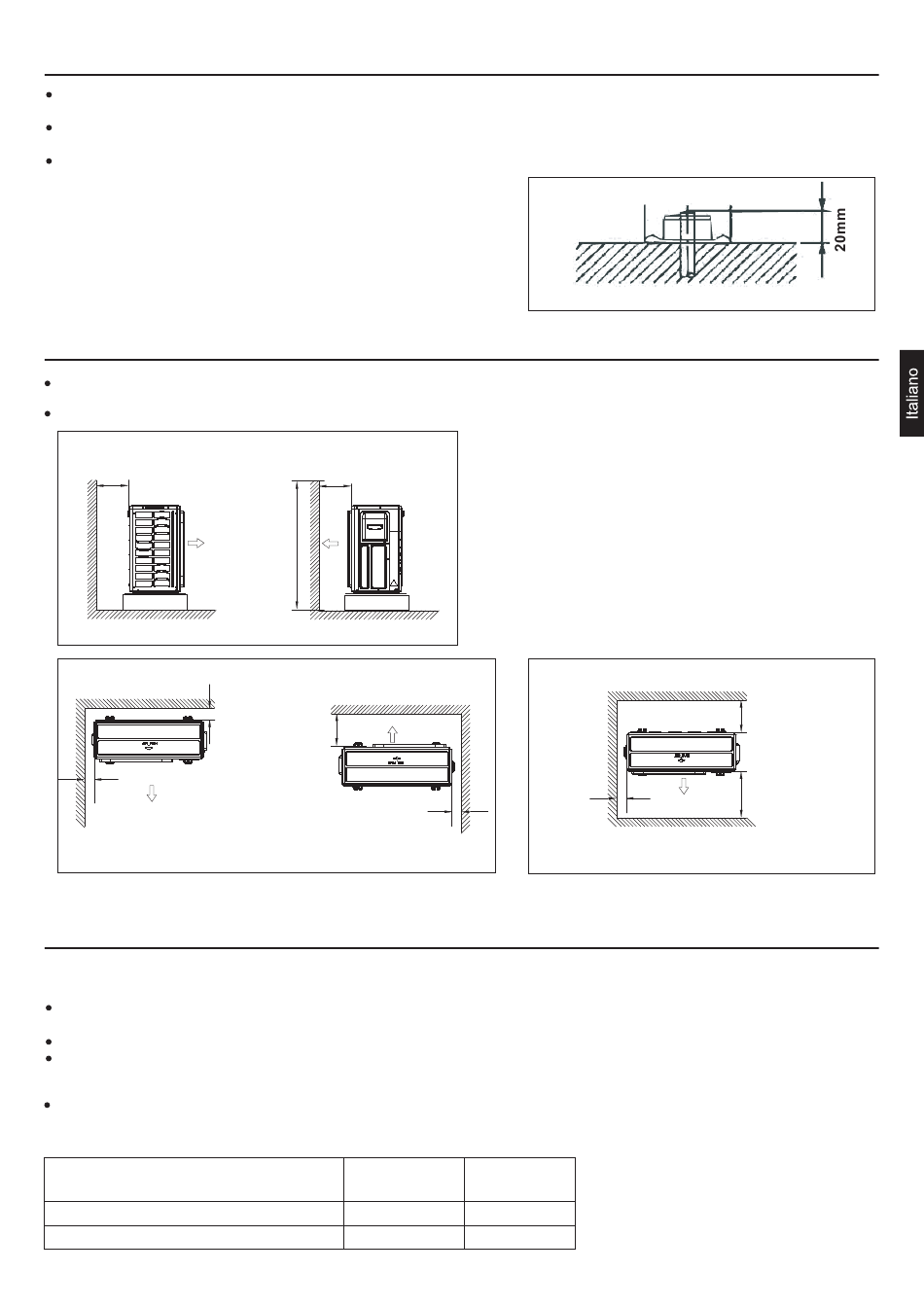

Come illustrato nell'immagine sottostante, fissare saldamente l'unità tramite i bulloni di fondazione (preparare quattro set di bulloni
M8 o M10, dadi e rondelle - disponibili sul mercato.)
Raccomandiamo di avvitare i bulloni di fondazione fino a farli sporgere di 20 mm dalla superficie.
Guida all'installazione dell'unità esterna
In presenza di una parete o di un altro ostacolo che ostruisca la presa d'aria o il flusso di scarico dell'unità esterna, seguire le istruzioni
riportate di seguito.
In ciascuno dei casi sotto illustrati, l'altezza della parete sul lato di scarico dovrebbe essere di 1,2m o inferiore.
Parete rivolta da un lato
Unità: mm
Più di 50
Vista laterale
Unità: mm
Parete rivolta su due lati
Più di 100
Più di 100
Vincoli per l'installazione
1. Precauzioni per l'installazione
Controllare la resistenza e la planarità del fondo sul quali viene installata l'unità affinché non si generino vibrazioni o rumori dovuti al
funzionamento dopo l'installazione.
Secondo il tipo di fondo, fissare l'unità in modo sicuro utilizzando i bulloni di ancoraggio.
Avvitare i bulloni di fondazione fino a farli sporgere di 20 mm dalla superficie.
2. Scegliere il luogo nel quale installare le unità interne
La tabella sottostante riporta la lunghezza massima ammessa delle tubazioni del refrigerante e la massima differenza di altezza
ammessa tra le unità esterne e interne. Minore la lunghezza della tubazione di refrigerante, migliore è la prestazione. Effettuare i
collegamenti in modo che la tubazione sia il più corta possibile. Per ciascun locale il minimo consentito è 3m.
Codice unità esterna
Connessione a ciascuna unità interna
Lunghezza totale delle tubazioni tra tutte le unità
Più di 300
1200 o
inferiore
Più di 300
Più di 50
Vista laterale
3U55S2WR1FA
25m massimo
50m massimo
Unità: mm
Più di 50
4U70S2WR1FA
25m massimo
60m massimo
21
Parete rivolta su tre lati
Più di 150
Più di 300
Vista laterale
