Cablaggio
4. Metodo di cablaggio dell'unità interna
Allentare il coperchio dei cavi e collegare il cavo di alimentazione e il cavo di comunicazione dell'unità interna alla morsettiera.
Nota:
Quando si collega il cavo di alimentazione alla morsettiera, prestare attenzione a quanto segue:
Non collegare un cavo di alimentazione con dimensioni diverse alla stessa estremità del cavo di collegamento.
Un contatto improprio provoca lo sviluppo di calore.
Non collegare un cavo di alimentazione con dimensioni diverse alla stessa estremità del cavo di terra.
Un contatto improprio influisce sulla protezione.
Non collegare un cavo di alimentazione all'estremità di collegamento del cavo di comunicazione.
Un collegamento errato provoca danni all'unità collegata.
Collegare i cavi in modo che la linea di terra sia l'ultima a essere interrotta.

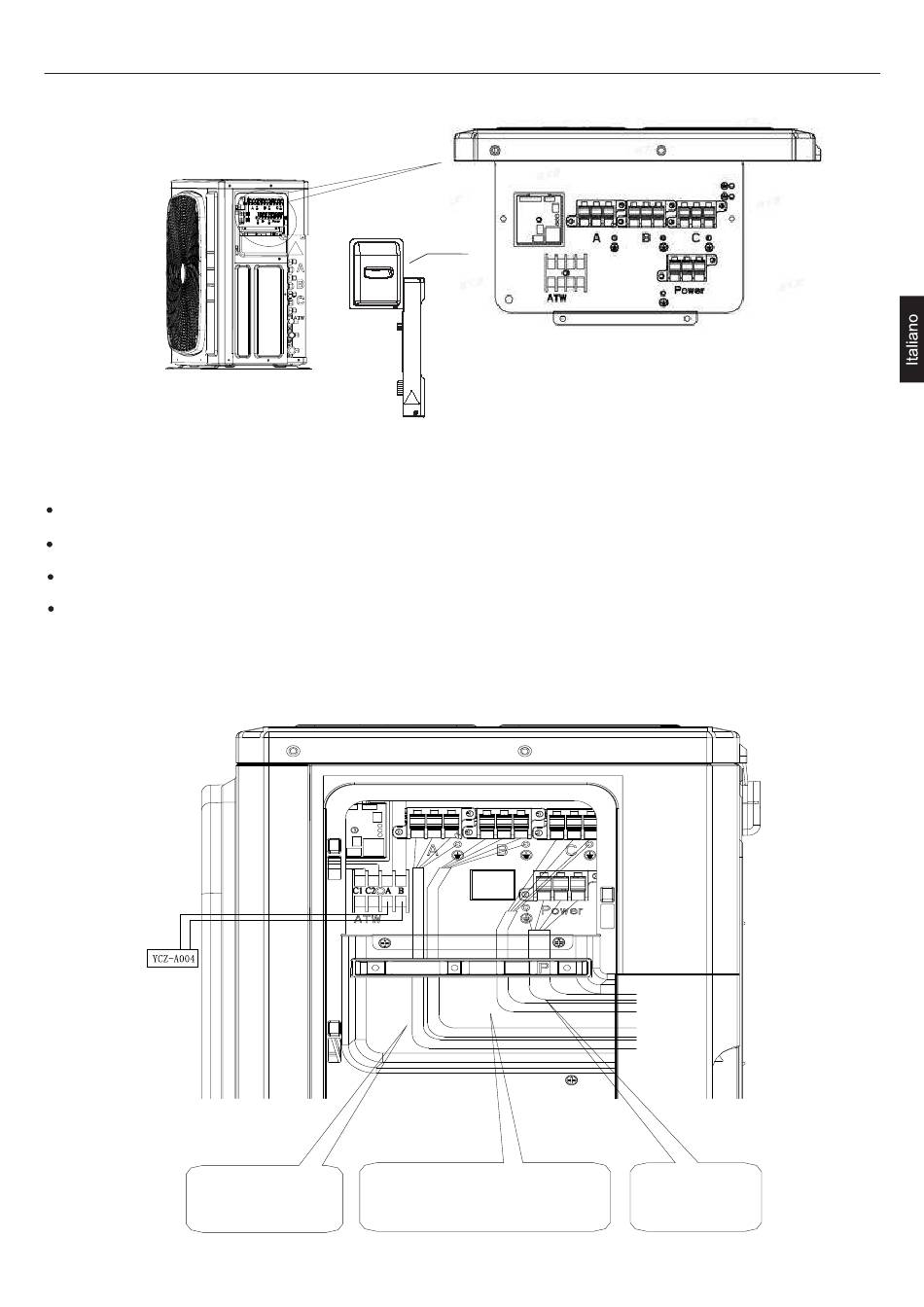

5. Esempio di schema di collegamento
Attenersi a quanto segue:
Sagomare i cavi in modo
che non provochino un
sollevamento dell'apertura
di servizio o di altre parti
strutturali.
Copri valvola
Fissare saldamente i cavi di derivazione
usando le 4 viti fornite come mostrato nella
figura. Fissare saldamente facendo
attenzione che non ci sia pressione sui
morsetti.
27
Utilizzare i cavi
specificati e fissarli
saldamente.
