Funcionamento de teste
Antes de iniciar o teste, confirme se os seguintes trabalhos foram realizados com sucesso.
1) Trabalho correto de tubulação;
2) Corrigir o trabalho de fiação;
3) Correspondência correta da unidade interna e externa;
4) Recarga adequada de refrigerante, se necessário.
Certifique de que todas as válvulas de parada estejam
totalmente abertas.
Verifique a voltagem fornecida para as unidades interior e
exterior, por favor confirme que é 220-240V.
Verificação de erro de fiação
Este produto é capaz de verificar automaticamente o erro de fiação.
Notas: no modo de arrefecimento forçado, antes de iniciar a execução de teste, defina DIP "2" para ligado na
posição do SW1.

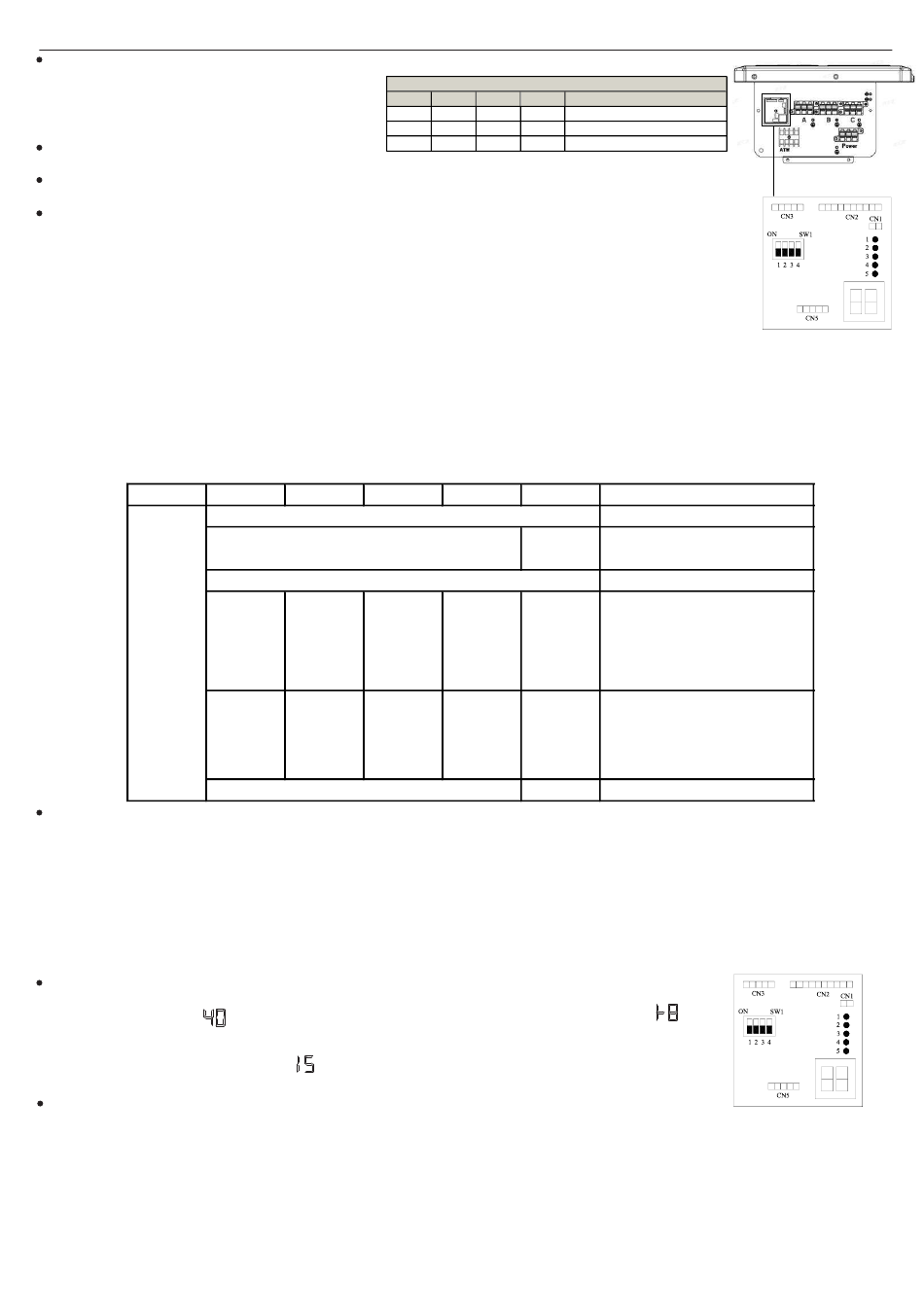

Ligue todos os 4 dip-interruptores na placa-PC de pequeno serviço da unidade externa, conforme mostrado àdireita.
Sempre que alterar os pinos, desligue e volte a ligar a unidade. Em seguida, desligue a unidade e ligue novamente,
o sistema entrará na operação de "Verificação de erros de fiação". Após 3 minutos de espera, a unidade inicia a
verificação automática da fiação.
Aproximadamente 30 ~ 50 minutos (depende de quantas unidades instaladas no sistema) após o início da unidade,
os erros da fiação serão mostrados pelos LEDs (1 a 3).
Durante esta operação, o número digital mostrará alternadamente a frequência de trabalho do compressor (por exemplo, 50 representa a
frequência de operação atual) e a letra "CH" (significa verificação).
Após esta operação, se toda a fiação estiver correcta, o número digital vai mostrar "0", se houver fiação errada, o número digital vai
mostrar "EC" (conexão de erro) e também vai piscar.
Os LEDs do monitor de serviço indicam o erro da fiação, conforme mostrado na tabela abaixo. Para detalhes sobre como ler o
display LED, consulte o manual de serviço..
Se a autoverificação não for possível, verifique a fiação e a tubulação da unidade interna da maneira usual.
LED
Status
Funcionamento de teste.
1) Para testar o resfriamento, defina a temperatura mais baixa em 16°C. Para testar o aquecimento, defina a temperatura mais alta, em 30°C. Se a
temperatura for menos de 16°C, é impossível testar o resfriamento com o controle remoto, e também quando a temperatura é superior de 30°C, é
impossível testar o aquecimento.
2) Por favor, verifique a operação de resfriamento e aquecimento de cada unidade individualmente e, em seguida, verifique também a operação
simultânea de todas as unidades internas.
3) Depois de executar a unidade por cerca de 20 minutos, verifique a temperatura de saída da unidade interna.
4) Depois que a unidade for parada ou o modo de trabalho for alterado, o sistema não será iniciado novamente por cerca de 3 minutos.
5) Durante a operação de resfriamento, pode ocorrer congelamento na unidade interna ou nas tubulações, isso é normal.
6) Opere a unidade de acordo com o manual de operação. Por favor, explique aos nossos clientes como operar através do manual de instruções.
Exibição numérica de sete segmentos
1) Quando a unidade está em funcionamento, este numérico de sete segmentos exibe a frequência do
compressor. Por exemplo,"
significa que a frequência de funcionamento do compressor é 108Hz.
2) Quando ocorre uma falha, o numérico de sete segmentos pisca e exibe alguns números, esse número é um
código de falha. Por exemplo, uma pisca "
externa.
Comunicação LED
3U55S2WR1FA estão com 3 LEDs verdes, o que significam 3 unidades de interior, 4U70S2WR1FA com 4 LEDs verdes significa unidades
interiores. Para a 3U55S2WR1FA e 4U70S2WR1FA, o LED 5 representa a unidade ATW. Se um LED continuar a acender, isso significa
que a unidade interior correspondente tem uma boa comunicação com a unidade exterior. Se um LED não estiver a acender, isso significa
que não há qualquer comunicação entre o interior e o exterior.
Notas:
1) Quando está a usar este produto, você não precisa definir o endereço. Mas os fios L/N entre unidades internas e externas
devem ser correspondidos, ou haverá falha de comunicação.
2) Definição de Operação Silenciosa. Defina o DIP "8" para a posição LIGAR de SW5, o sistema funcionará com menor ruído, mas o máx.
capacidade também irá reduzir ligeiramente.
3) Não altere as configurações de outros interruptores, configurações erradas podem danificar o sistema ou outros problemas de
funcionamento
SW1-1
DESLIGADO
DESLIGADO
LIGADO
1
2
3
DESLIGADO
Todos a piscar
Todos ligados
LIGADO
A PISCAR
A PISCAR
LIGADO
A PISCAR
A PISCAR
Apenas um LED a piscar
" significa que a frequência de funcionamento do compressor é 40 Hz,"
" significa falha nº 15, ou seja, erro de comunicação interna e
Definições dos Interruptores DIP de SW1
SW1-2
SW1-3
SW1-4
Funcionamento Normal (Padrão)
DESLIGADO DESLIGADO DESLIGADO
LIGADO
LIGADO
DESLIGADO
Arrefecimento Forçado Manual
Verificação de Erros de Cablagem da Unidade
LIGADO
LIGADO
LIGADO
Interior e Exterior
4
5(ATW)
Unidade não ligada
Verificação automática impossível, todas
/
as unidades ligadas incorretamente
Todas as unidades ligadas corretamente
LIGADO: unidade ligada corretamente
A PISCAR: unidade ligada
incorretamente, necessita de alterar a
LIGADO
/
cablagem manualmente entre 2,3
DESLIGADO: unidade ATW ligada
incorretamente
LIGADO: unidade ligada corretamente
A PISCAR: unidade ligada
LIGADO
/
incorretamente, necessita de alterar a
cablagem manualmente entre 2,3
/
Anormal
28
Descrição
Mensagem
"
