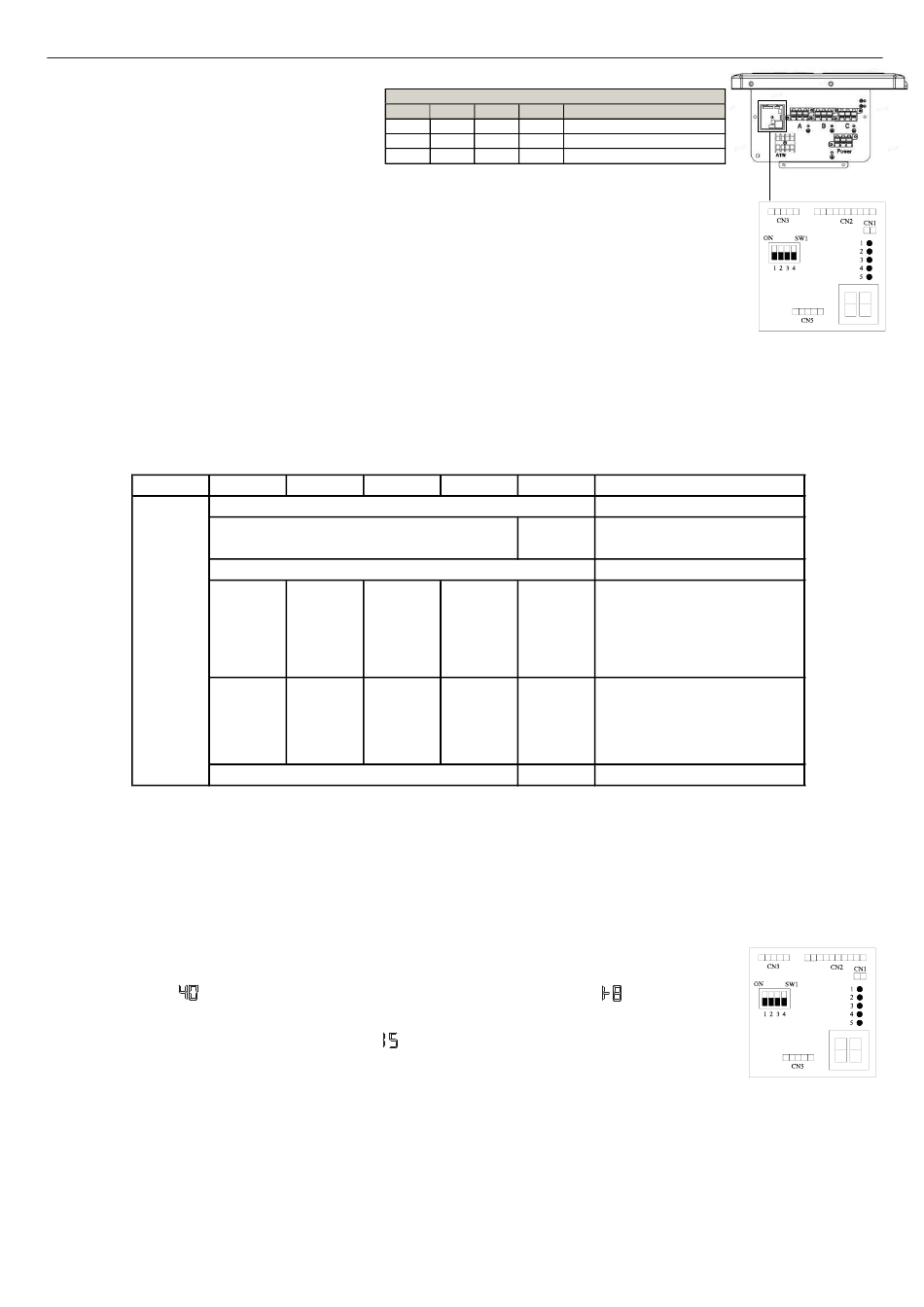

Probelauf
● Bevor Sie mit dem Probelauf anfangen, bitte bestätigen Sie, dass die folgende Arbeit erfolgreich durchgeführt wird.
1) Korrekte Kabelarbeit;
2) Korrekte Verkabelungsarbeit;
3) Korrekte Anpassung von Innen- und Außeneinheiten;
4) Angemessenes Wiederladen von Kältemittel, wenn nötig.
● Stellen Sie sicher, dass all die Absperrventile völlig
geöffnet werden.
● Überprüfen Sie die Spannung, die für die Außen- und Inneneinheiten zugeliefert wird, bitte bestätigen Sie, dass sie
von 220 bis 240V beträgt.
● Überprüfung von Verkabelungsirrtum
Dieses Produkt kann den Verkabelungsirrtum automatisch überprüfen.
Hinweise: Erzwungener Kühlbetrieb: Stellen Sie vor dem Start des Testlaufs den DIP-Schalter „2" von SW1 auf ON (AN).
Schalten Sie auf all die DIP-Schalter auf der Außeneinheit kleine Diensleistung PC-Brett, wie es rechts zeigt. Bei jedem
Pin-Wechsel, Aus- und Einschalten des Geräts. Schalten Sie die Einheit ein und dann schalten Sie sie wieder aus. Das
System wird zum Betrieb „Überprüfung von Verkabelungsirrtum" kommen. Nach drei Minuten von „Vorbereiten" beginnt
die Einheit mit der automatischen Überprüfung von Verkabelung.
Ca. 30 bis 50 Minuten (abhängig davon, wie viele Einheiten im System installiert werden) nach dem Start werden die
Irrtümer der Verkabelung durch die LED-Leinwände gezeigt(1 bis 3).
Während des Betriebs wird die digitale Nummer automatisch die Arbeitsfrequenz des Kompressors (z.B. steht 50 für die jetzige laufende Frequenz)
und die Buchstaben „CH"(bedeuten Überprüfen) zeigen.
Wenn all diese Verkabelung nach dem Betrieb korrekt ist, wird die digitale Nummer auf "0"zeigen. Wenn etwas nicht mit der Verkabelung stimmt,
wird die digitale Nummer auf "EC"( Irrtumverbindung )zeigen. Sie wird auch glimmern.
Der Dienstmonitor der LED-Leinwände deutet den Irrtum der Verkabelung an, wie es in der unteren Tabelle zeigt. Für die Einzelheiten, wie man den
Bildschirm des LEDs liest, beziehen Sie sich auf das Anweisungsmanual.
Wenn die Selbstüberprüfung nicht möglich ist, überprüfen Sie die Inneneinheitsverkabelung und Rohr auf überliche Weise.
LED
Zustand
● Probelauf.
1) Um das Abkühlen zu testen, stellen sie die niedrigste Temperatur auf 16 ℃ ein. Um die Erhitzung zu testen, stellen sie die höchste Temperatur auf
30°C.ein Wenn die Temperatur niedriger als 16°Cist, ist es möglich, das Abkühlen mit Fernbedienung zu testen, wenn die Temperatur höher als 30°
C ist , ist es möglich, die Erhitzung zu testen.
2) Bitte überprüfen Sie individuell das Abkühlen und die Erhitzung von jeder Einheit, überprüfen Sie auch den simultanen Betrieb von allen
Inneneinheiten.
3) Überprüfen Sie die Tempertur der Inneneinheit nach 20-minütigem Betrieb der Einheit.
4) Nachdem die Einheit stopped, oder wenn der Betriebszustand ändert, wird das System für rund 3 Minuten nicht wieder starten.
5) Während des Abkühlungsbetriebes könnte Frost auf der Inneneinheit oder auf dem Rohr auftreten, was normal ist.
6) Setzen Sie die Einheit nach dem Betriebsmanual ein. Erklären Sie bitte freundlich den Kunden, wie man mit diesem Anweisungsmanual bebreibt.
● Sieben-Segment numerische Anzeige
1)Wenn die Einheit läuft, diese sieben-Segment numerische Anzeige wird die Frequenz des Kompressors
zeigen. Zum Beispiel,"
" bedeutet, dass die laufende Frequenz des Kompressors 40 Hz ist,"
dass die laufende Frequenz des Kompressors 108Hz ist.
2) Wenn Irrtum auftritt, die sieben-Segment numerische Anzeige wird glimmern und ein paarn Zahlen zeigen,
diese Zahl ist Feherzeichen. Zum Beispiel, ein Glimmer "
Außenkommunikationsirrtum.
● Kommunikation LED
3U55S2WR1FA mit 3 grünen LED bedeutet 3 Innengeräte, 4U70S2WR1FA mit 4 grünen LED bedeutet 4 Innengeräte. Bei den Modellen
3U55S2WR1FA und 4U70S2WR1FA steht die LED 5 für die ATW-Einheit. Eine aufleuchtende LED bedeutet, dass die entsprechende
Inneneinheit eine gute Kommunikation mit der Außeneinheit hat. Leuchtet eine LED nicht auf, bedeutet dies, dass keine Kommunikation
zwischen Innen- und Außengerät besteht.
Verweise:
1) Wenn Sie das Produkt benutzen, brauchen Sie nicht, die Aderesse einszustellen. Allerding müssen die L/N Kabel zwischen Innen- und
Außeneinheiten übereinstimmt werden, sonst wird es Kommunikationsversagen geben.
2) Einstellung von stummem Betrieb. Stellen Sie die Anzeige "8"auf AUF-Zustand von SW5, so wird das System mit kleinerem Betriebslärm
laufen, Aber die maxmale Kapazität wird auch leicht senken.
3) Ändern Sie nicht die Einstellungenn anderer Schalter, da falsche Einstellungen das System beschädigen oder andere Fehlfunktionen
verursachen könnten .
