Operação de Bombeamento
Per non arrecare danni all'ambiente è necessario svuotare l'impianto quando lo si sposta o lo si rottama.

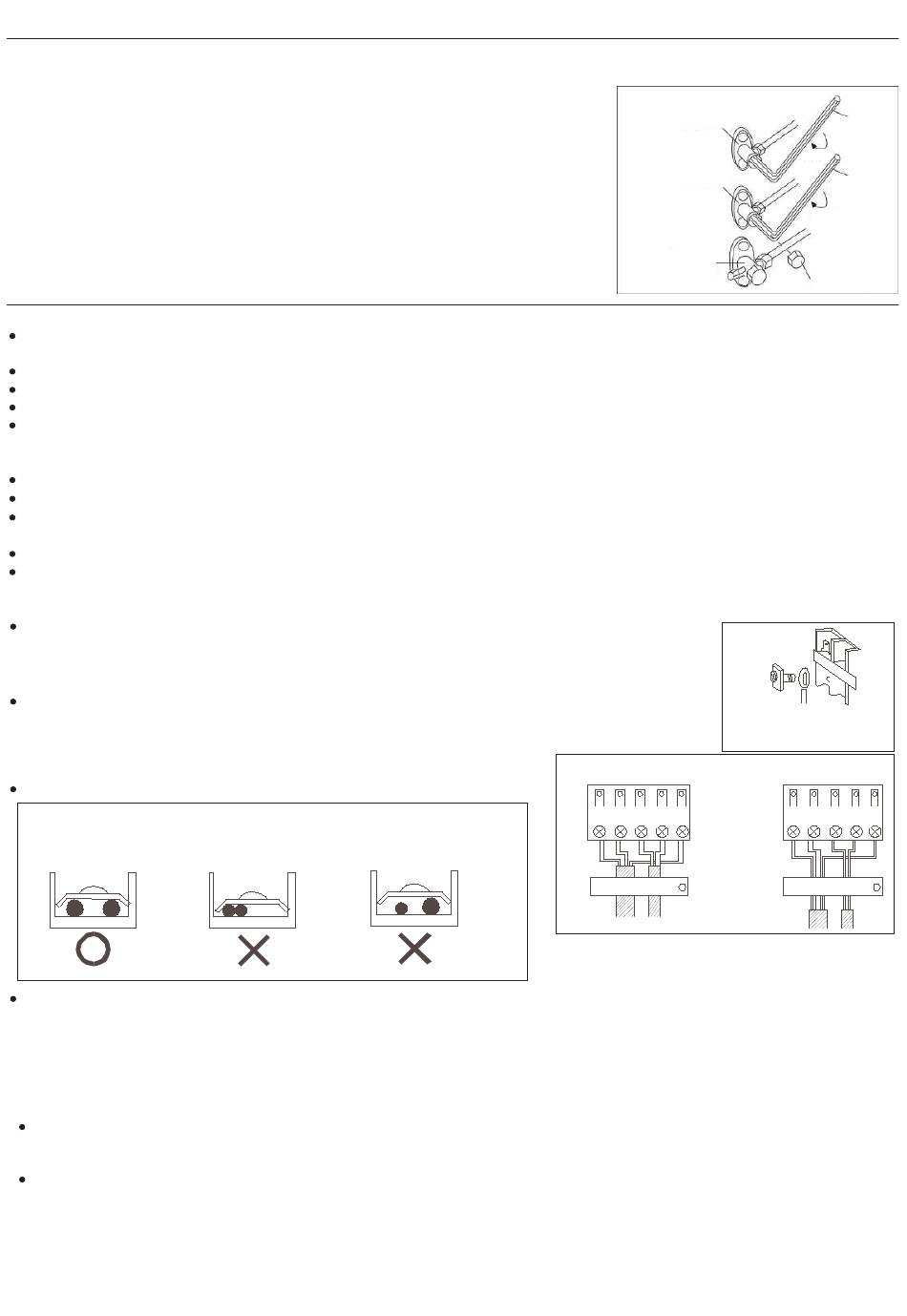

1) Remova as tampas da válvula da válvula de bloqueio ATW, da válvula de bloqueio líquido e da válvula de bloqueio do gás.
2) Execute a operação de arrefecimento forçado. (Consulte o capítulo "Execução de teste")
3) Decorridos cinco a dez minutos, feche a válvula de bloqueio ATW e a válvula de bloqueio líquido
com uma chave sextavada.
4) Depois de dois a três minutos, feche o indicador de parada de gás e pare a operação de
resfriamento forçado.
Notas:
1. No estado de recuperação de calor, se a temperatura ambiente exterior for baixa ou a procura de
arrefecimento interior for baixa, o efeito de aquecimento da unidade ATW (tanque de água) é
relativamente fraco.
Trabalho de fiação
1. Fiação eléctrica
O ar condicionador deve usar circuito especial e fiação pelo eletricista qualificado de acordo com as regras de fiação especificadas
no padrão nacional.
O fio à terra e o fio neutro devem ser estritamente separados. Conecte o fio neutro com o fio de aterramento incorrecto.
O disjuntor de fuga elétrica à prova de explosão deve ser instalado.
Todo o fio eléctrico deve ser de cobre. Fornecimento de potência: 1PH, 220-240V~, 50/60Hz.
Se a linha de energia e Fio de comunicação estiver danificada, a fim de evitar o risco de choque eléctrico, ela deve ser substituída
pelo fabricante ou seu centro de reparos ou outra pessoa qualificada similar. O cabo de conexão deve ser blindado.
Fusível: T25A 250VAC (Tábua de circuito de potência).
Por favor verifique o diagrama de circuito sobre o fusível substituído, fusível à prova de explosão.
A especificação de cabo de alimentação é H05RN-F3G 4,0mm².
A especificação do cabo entre a unidade interior e a unidade exterior é H05RN-F4G 2,5mm² .(Mais de 30m, escolher H07RN-F4G
4,0mm²)
A especificação do cabo de comunicação entre a unidade ATW e a unidade exterior é H05RN-F2G 0,75 mm
O cabo de comunicação da unidade exterior e do tanque ATW deve ser do tipo par trançado blindado, e a camada blindada do
cabo deve ser ligada à terra ou à estrutura da unidade que está ligada à terra (lado interior ou lado exterior).
2. Método de fiação
Método de fiação de terminais orbiculares
Para o fio de ligação com os terminais orbiculares, seu método de fiação é como mostrado na
figura à direita: remova o parafuso de conexão, coloque o parafuso através de anel na
extremidade doe fio, depois conecte ao bloco de terminais e aperte o parafuso.
Método de fiação de terminais retos.
Para o fio de conexão sem terminais orbiculares, seu método de fiação é: solte o
parafuso de conexão e insira a extremidade de fio de conexão completamente no
bloco de terminais, depois aperte o parafuso.
Puxe levemente o arame para fora para confirmar que o qual é firmemente preso.
Método de conexão crimpada para fios sem terminais
Ligue o fio com o
mesmo diâmetro aos
dois lados do terminal
Método de conexão crimpada para fio de ligação
Após a conexão, o fio deve ser fixado por uma cobertura de arame. A cobertura de fio deve pressionar o revestimento de proteção do fio
de ligação, como mostrado na figura superior direita.
Nota: Quando está a ligar a fiação, confirme cuidadosamente o número de terminal de unidades internas e externas.
Fiação incorreta vai danificar o controlador de ar condicionado ou a unidade não pode operar.
3. Método de fiação da unidade externa:
Retirar a tampa da caixa de terminais e abraçadeiras.
Cabo de Alimentação
Conectar-se, respectivamente, os cabos sob tensão, neutro e de terra para L/N no Bloco de Terminais e Parafuso de Aterramento na
chapa metálica.
Linha de Comunicação entre Condensador e Evaporador
P. ex. Conectar-se, respectivamente, os terminais 1/2/3/GND de Evaporador B para o Bloco de Terminais B e Parafuso de Aterramento
na chapa metálica do Condensador.
Ligue o terminal C1/C2 respetivo da unidade ATW ao C1/C2 no ATW terminal do exterior.
Máx. de 5 unidades de interior para um 5U unidade, e os restos seguem a mesma lógica.
Reinstalar a braçadeira e a tampa de caixa de terminais segundo o Manual de Instalação, após a ligação acima referida efectuada.
Nota: O fio de potência e o fio de comunicação são fornecidos pelos próprios consumidores.
Não conecte o fio com
Não conecte o fio
o mesmo diâmetro ao
com diâmetros
mesmo lado
diferentes
Pressão correcta
26
Válvula de bloqueio ATW
Chave sextavada
Fechar
válvula de
parada líquida
Chave sextavada
Fechar
Válvula de
parada de gás
Tampa de válvula
2
Método de fiação para
bloco terminal de anel
Prensa Errada
Grampos de
pressão
Bloco de
Terminal
