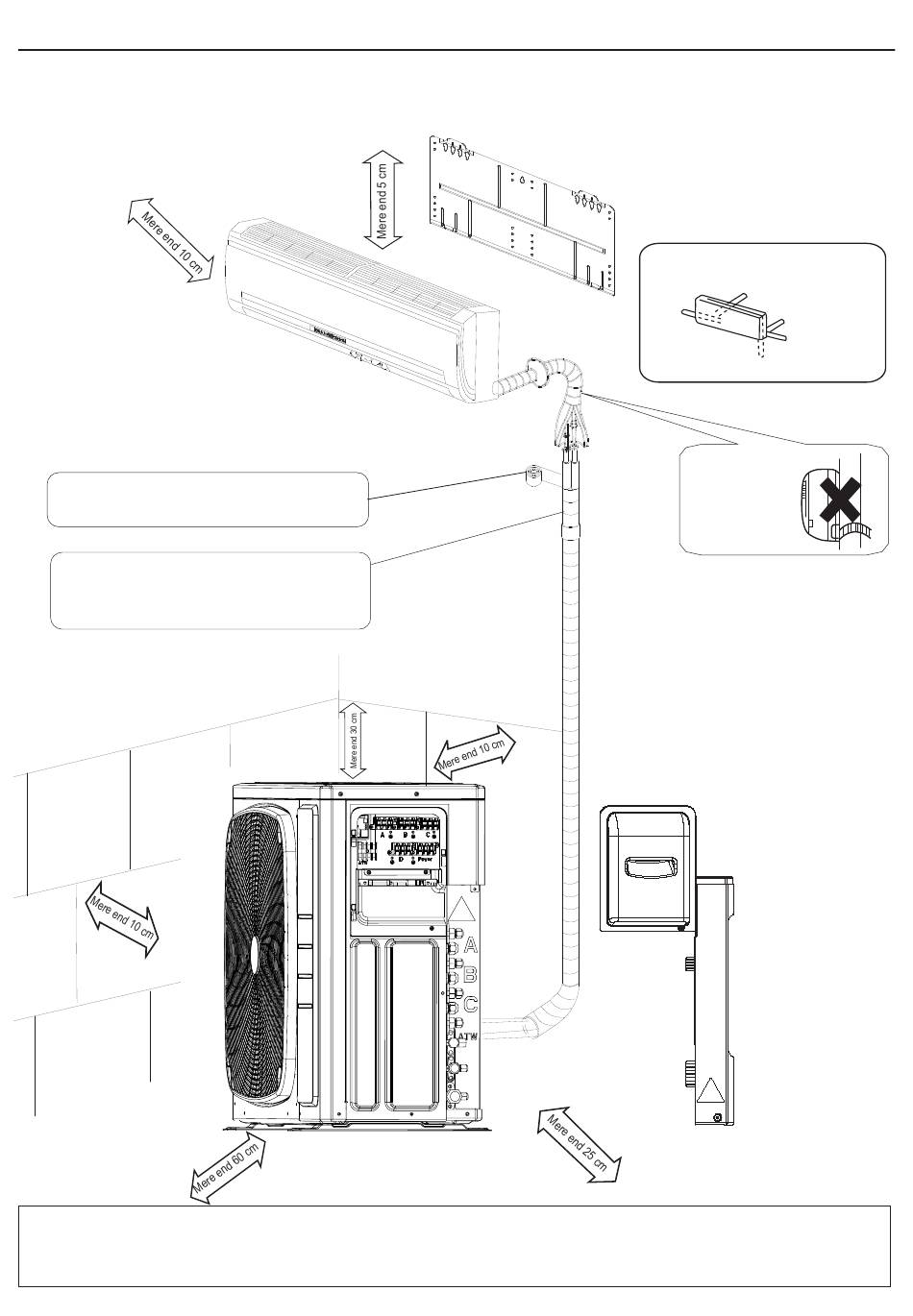

Installationstegninger af indendørs og udendørs enheder
Forbind ikke det indbyggede grenrør og udendørsenheden, når du kun udfører rørarbejde uden at tilslutte indendørsenheden for
senere at tilføje en anden indendørsenhed. Sørg for, at der ikke kommer snavs eller fugt ind i begge sider af det indlejrede grenrør.
Installationsfiguren henviser til følgende.
Vikl isoleringsrøret med efterbehandlingstapen
fra bund til top.
Klip termisk isoleringsrør til i en passende
længde og pak det ind med tape, og sørg for,
at der ikke efterlades et mellemrum i
isoleringsrørets skærelinje.
Hvis der er fare for, at enheden falder eller vælter, skal enheden fastgøres med fundamentbolte eller med wire eller andre
midler. Hvis stedet ikke har god dræning, skal du placere enheden på en plan monteringssokkel (eller en plastiksokkel).
Installer udendørsenheden i en vandret position. Undladelse af at gøre det kan resultere i vandlækage eller ophobning.
20
Arrangering af rørretninger
Bagerst til venstre
Bagerst til højre
Venstre
Højre
Under
Man skal være
opmærksom på,
at afløbsslangen
peger op
