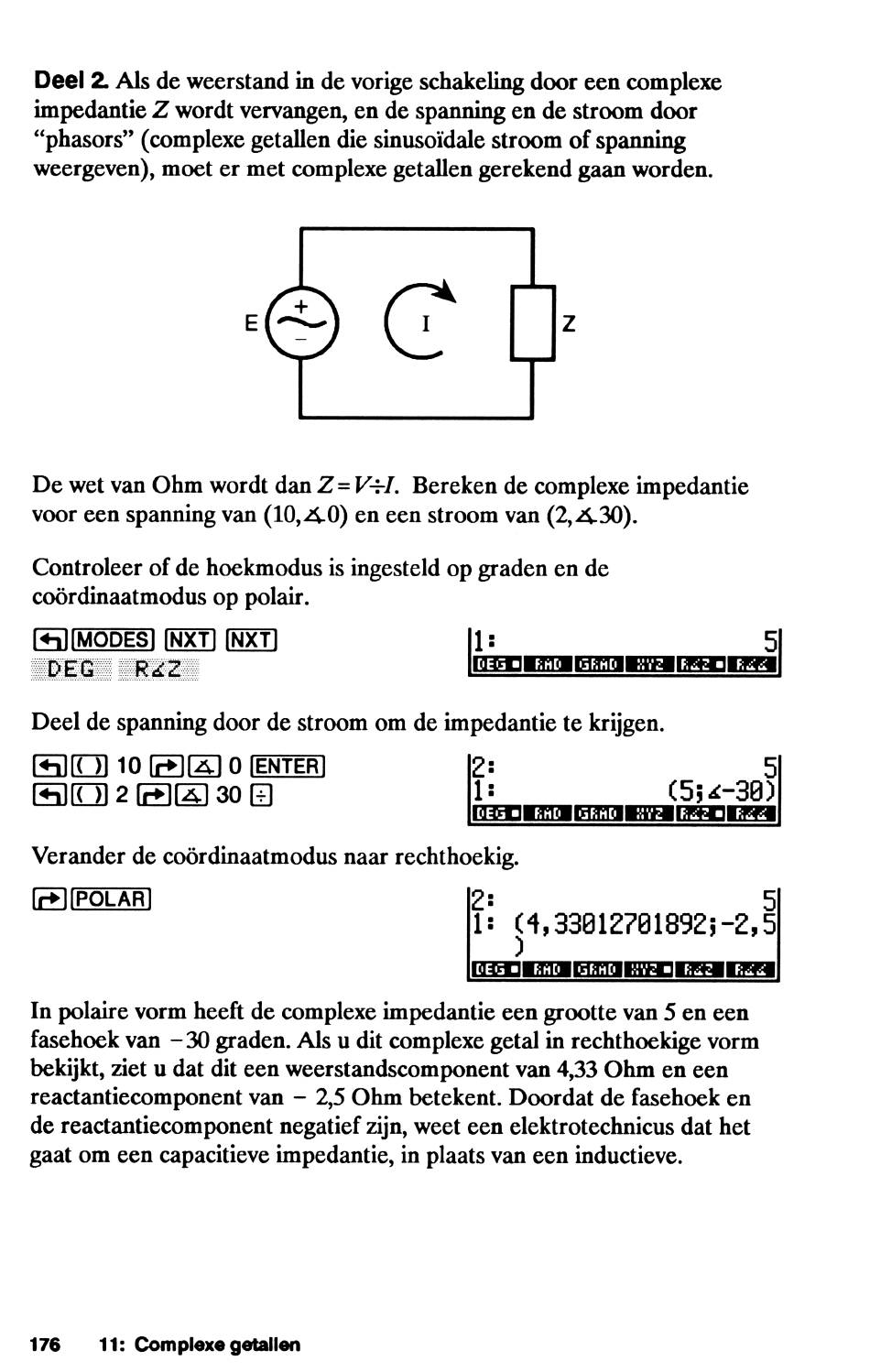

Deel 2. Als de weerstand in de vorige schakeling door een complexe
impedantie Z wordt vervangen, en de spanning en de stroom door
"phasors" (complexe getallen die sinusoidale stroom of spanning
weergeven), moet er met complexe getallen gerekend gaan worden.
E
I
Z
De wet van Ohm wordt dan Z=V=1. Bereken de complexe impedantie
voor een spanning van (10,4.0) en een stroom van (2, 4.30).
Controleer of de hoekmodus is ingesteld op graden en de
codrdinaatmodus op polair.
Deel de spanning door de stroom om de impedantie te krijgen.
(\)(Q)]) 10 [>](s] 0 [ENTER]
J) 2 [)(2) 30 [=]
Verander de codrdinaatmodus naar rechthoekig.
(>) [POLAR]
2s
9
1: (4, 33812/0818925-2,5
In polaire vorm heeft de complexe impedantie een grootte van 5 en een
fasehoek van —30 graden. Als u dit complexe getal in rechthoekige vorm
bekijkt, ziet u dat dit een weerstandscomponent van 4,33 Ohm en een
reactantieccomponent van — 2,5 Ohm betekent. Doordat de fasehoek en
de reactantieccomponent negatief zijn, weet een elektrotechnicus dat het
gaat om een capacitieve impedantie, in plaats van een inductieve.
176
11: Complexe getallen
