Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen
PL

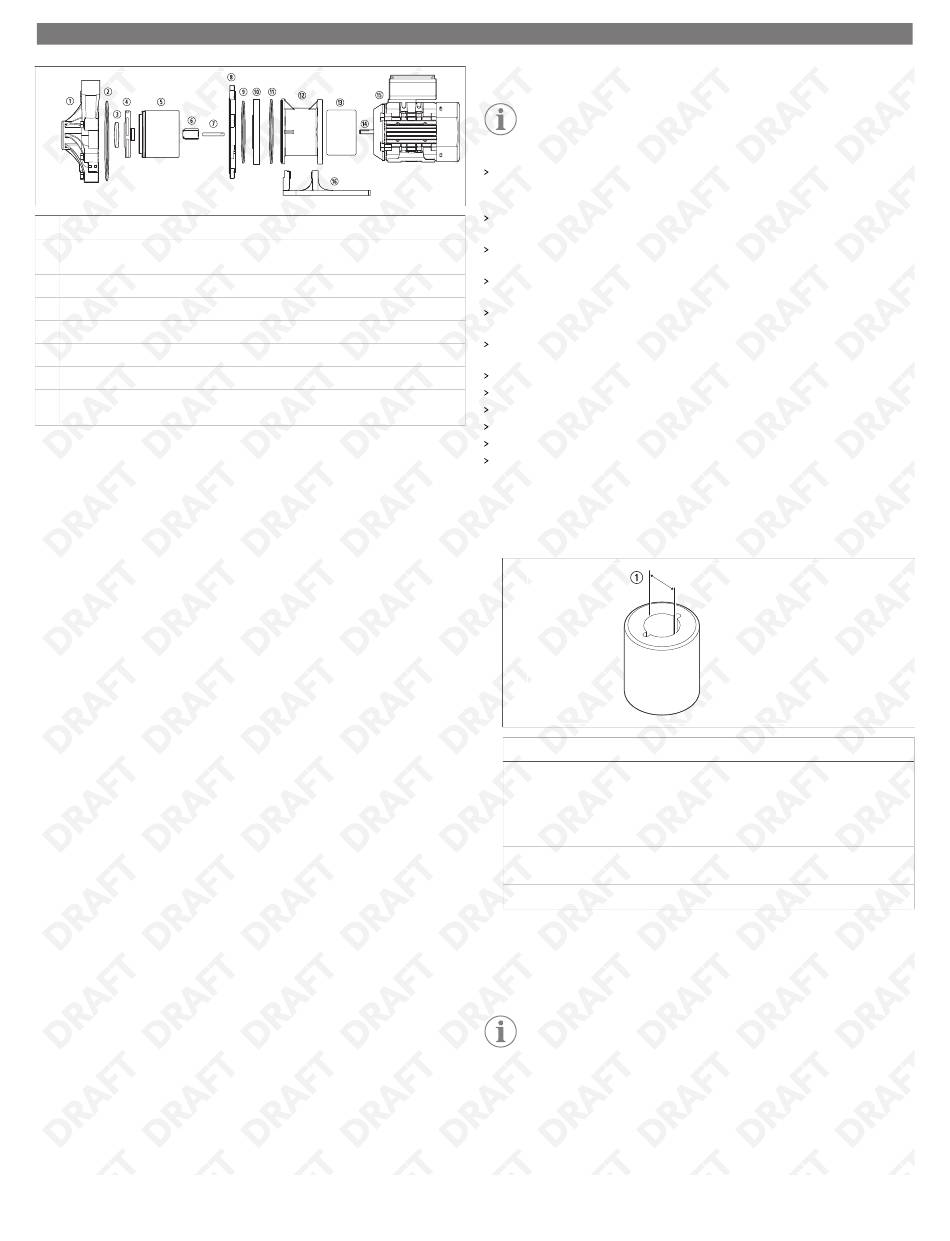

① Obudowa pompy
② Pierścień o-ring obudowy
③ Pierścień oporowy wirnika
④ Zespół wirnika
⑤ Zespół napędu wirnika
⑥ Tuleja wirnika
⑦ Wałek wirnika
⑧ Przegroda silnika
1. Wyłączyć pompę. Odciąć silnik od źródła zasilania.
2. Przepłukać pompę. Następnie spuścić całą ciecz (patrz rozdział
i opróżnianie
pompy).
3. W przypadku małych pomp o mocy 2 hp (1,49 kW) lub mniejszych pompę i silnik
należy ustawić pionowo stroną z wentylatorem do dołu lub mocno przymocować
stopkę silnika do stołu warsztatowego.
4. W przypadku większych pomp o mocy 3 hp (2,24 kW) lub większej pompę należy
umieścić bezpiecznie na podłodze tak, aby głowica była skierowana do góry.
5. Wykręcić śruby i zdjąć podkładki zabezpieczające (jeśli są zamontowane) mocujące
głowicę pompy do adaptera/przegrody silnika. Użyć odpowiednich narzędzi do
zamontowanych elementów mocujących.
Adapter silnika w modelu P030 jest połączony z przegrodą, podczas gdy inne
modele mają oddzielną przegrodę i adapter silnika.
6. Przytrzymać mocno głowicę pompy lub silnik, w zależności od rozmiaru i masy
danego modelu, a następnie pociągnąć do siebie, aby rozłączyć głowicę pompy
i silnik.
7. Jeśli głowica pompy jest wyposażona w opcjonalny pierścień o-ring, dopilnować,
aby pierścień o-ring pozostał na adapterze silnika.
8. Umieścić głowicę pompy na stole warsztatowym, tak aby obudowa była skierowana
do góry.
9. Wykręcić śruby po zewnętrznej stronie obudowy pompy.
Liczba elementów mocujących obudowy zależy od modelu pompy.
10. Przytrzymać mocno obudowę pompy i pociągnąć prosto do góry, aby odłączyć ją
od głowicy pompy.
11. Wymontować pierścień oporowy wirnika, zespół wirnika, zespół napędu wirnika,
a następnie tuleję wirnika.
12. Wymontować wałek wirnika.
Wałek wirnika pompy P030 jest zamocowany do adaptera silnika. W przypadku
wszystkich innych modeli wałek wirnika jest zamocowany do przegrody silnika.
13. Zdjąć przegrodę silnika i pierścień o-ring przegrody (jeśli jest zamontowany)
z adaptera silnika.
14. Wyłącznie modele P045, P062, P075, P100, P137, P150, P200 : W razie potrzeby
delikatnie ostukać tylną część przegrody silnika miękkim drewnianym lub
plastikowym prętem, aby ją wyjąć.
15. Wyłącznie modele P045, P062, P075, P100, P137, P150, P200 : Zdemontować
pierścień zaciskowy i pierścień zaciskowy o-ring z adaptera silnika.
16. Dokręcić nakrętki przed demontażem, aby nie wyciągać ich z głowicy pompy.
100
⑨ Przegroda silnika
⑩ Pierścień zaciskowy (brak w modelu
⑪ Pierścień zaciskowy o-ring
P200)
⑫ Adapter silnika
⑬ Zewnętrzny magnes napędowy
⑭ Wałek silnika
⑮ Silnik
⑯ Stopka (nie wchodzi w skład zestawu
P200)
Płukanie
10.4
Kontrola elementów pompy
WSKAZÓWKA W razie potrzeby skontaktować się z działem obsługi klienta
firmy Dometic w celu uzyskania zestawu części zużywalnych do pompy lub
zestawu części strony mokrej pompy.
Należy regularnie sprawdzać obudowę pompy pod kątem oznak zużycia lub
uszkodzenia. Sprawdzać, czy nie występują ślady tarcia, pęknięcia pierścienia
oporowego lub uszkodzenia przedniego podparcia wałka.
Sprawdzać pod kątem zużycia wirnik, napęd, pierścień oporowy, tuleję
i powierzchnię roboczą między wirnikiem a głowicą pompy.
Wymienić tuleję, jeśli jej wymiary przekraczają maksymalną średnicę ze względu na
zużycie. Dopuszczalne wymiary podano w rozdziale
Sprawdzić wewnętrzną i zewnętrzną stronę przegrody silnika pod kątem zużycia lub
oznak tarcia.
Sprawdzić napęd zewnętrzny pod kątem śladów ocierania, uszkodzenia i korozji oraz
poluzowania magnesów.
Sprawdzić, czy pierścień o-ring nie nosi śladów kontaktu z agresywnymi związkami
chemicznymi, nie jest napuchnięty, łamliwy, nie ma przecięć ani innych uszkodzeń.
Wymienić pierścień o-ring, jeśli jest zużyty lub uszkodzony.
Wymienić pierścień zaciskowy jeśli jest zużyty lub uszkodzony.
Części wielokrotnego użytku należy czyścić łagodnym środkiem czyszczącym.
Usunąć wszelkie materiały ścierne.
Wymienić pompę, jeśli wałek silnika przy uszczelce jest zużyty lub uszkodzony.
Sprawdzić łożyska silnika, obracając silnikiem ręcznie. Jeśli obroty wałka nie są płynne
lub występuje luz osiowy/promieniowy, wymienić pompę.
10.4.1
Tolerancja zużycia tulei wirnika
1. Aby określić stopień zużycia tulei wirnika, należy skorzystać z poniższego schematu
i tabeli.
Model
• P030
• P045
• P062
• P075
• P100
• P137
• P150
P200
2. Jeśli zmierzona średnica wewnętrzna wykracza poza maksymalną tolerancję,
wymienić tuleję.
10.5
Montaż zestawu części zużywalnych pompy
WSKAZÓWKA Ten zestaw jest opcjonalny i sprzedawany oddzielnie.
1. Umieścić zespół wirnika/napędu wewnętrznego w prasie montażowej z wirnikiem
skierowanym do góry. W razie potrzeby podeprzeć dolną część zespołu klockami,
aby umożliwić wysunięcie tulei.
2. Przełożyć plastikowy lub drewniany trzonek o średnicy 1 in (25,4 mm) przez wirnik
i wycisnąć tuleję.
3. Wymontować zespół wirnika z prasy montażowej.
Tolerancja zużycia tulei
wirnika.
Średnica wewnętrzna tulei
0,42 in (10,54 mm)
0,52 in (13,08 mm)
0,78 in (19,81 mm)
