Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen
q

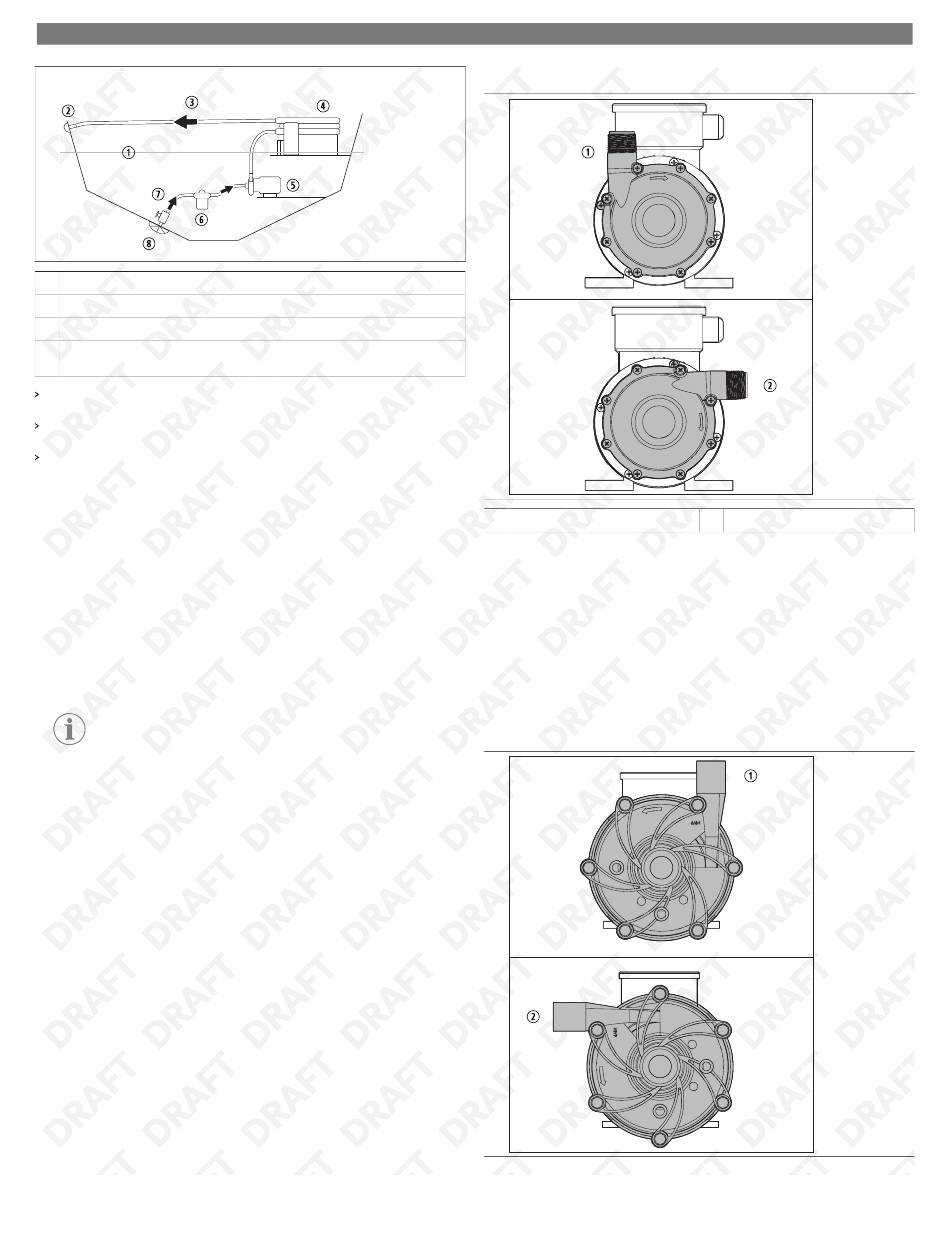

① Vesiraja
② Merivesilähtö
③ Lähtövirtaus
④ Ilmastoinnin jäähdytyskierukka
Aseta pumppu mahdollisimman pitkälle vedenpinnan alapuolelle, jotta saat aikaan
parhaan mahdollisen suorituskyvyn ja matalan imukorkeuden.
Aseta pumppu paikkaan, jossa se on mahdollista kiinnittää tasaiseen, vaakasuoraan
asentoon ja tukevalle alustalle.
Varmista riittävä ilmanvaihto pumpun ympärillä, jotta moottori toimii moitteettomasti
ja jäähtyy kunnolla.
8.3
Pumpun pään kääntäminen (valinnainen)
Pumpun poistosuunnaksi on etukäteen määritetty pystysuunta, sillä se soveltuu useimpiin
asennuksiin.
Joissakin käyttökohteissa pumpun pään kääntäminen voi helpottaa pumpun ja putkiston
asennusta. Pumpun pään kääntäminen on vapaaehtoista, mutta se on tehtävä ennen
pumpun asentamista.
1. Varmista, että O-rengas on kunnolla paikallaan urassa käännön jälkeen.
O-rengas on jo voideltu eikä sen pitäisi tarvita lisävoitelua.
2. Kun pumpun poistoaukko on vaakasuorassa, moottorin asentoa on säädettävä
asennuslevyillä, jotta pumpun etuosa saadaan ylemmäs häiriöiden välttämiseksi.
OHJE Käytä muovisia kuljetuslevyjä (pakkausmateriaali) lisätukena
moottorin jalan alla.
⑤ Pumppu
⑥ Sihtisuodatin
⑦ Tulovirtaus
⑧ Pohjaventtiili (kuulaventtiili) ja Scoop-
tyyppinen läpivienti
8.3.1
Pumpun pään kääntäminen (P030)
① Pystysuuntainen poisto
1. Aseta moottori pystyasentoon moottorin tuuletinpäätä vasten.
2. Irrota kahdeksan ruuvia pumpun kotelosta.
3. Vedä kotelo pois moottorin sovittimesta/suojuksesta.
4. Käännä koteloa 90 ° , jotta kotelon ruuvinreiät asettuvat kohdakkain moottorin
sovittimen/suojuksen reikien kanssa.
5. Paina koteloa alaspäin niin, että se asettuu moottorin sovittimeen/suojukseen.
6. Kierrä ruuvit takaisin paikalleen.
8.3.2
Pumpun pään kääntäminen (muut mallit)
Käytä seuraavia ohjeita kääntäessäsi pumpun päätä malleissa P045, P062, P075, P100,
P137, P150 ja P200.
② Vaakasuuntainen poisto
