① Descarga vertical
1. Retire os quatro parafusos do anel de fixação, as anilhas de pressão e as anilhas
planas.
2. Rode o anel de fixação 90 ° , alinhando os orifícios no anel de fixação e no
adaptador/barreira do motor.
3. Volte a instalar os quatro parafusos do anel de fixação, as anilhas de pressão e as
anilhas planas.
8.4
Montagem da bomba

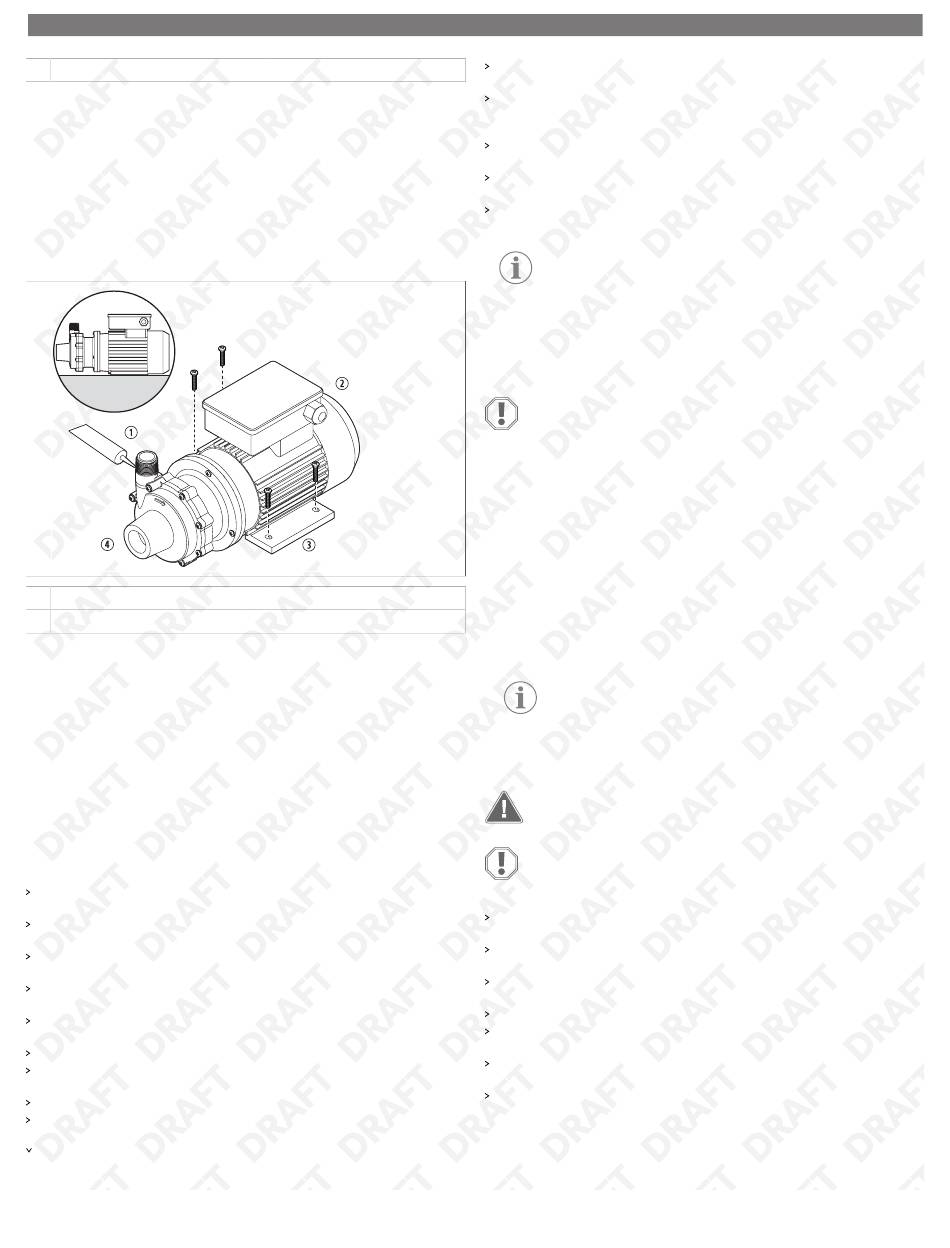

Monte a bomba de forma segura no local pretendido (P030 apresentada):
① Massa de vedação
② Motor
1. Coloque o motor da bomba no local pretendido e marque a posição dos orifícios
de montagem.
2. Perfure os orifícios para os parafusos de montagem.
3. Se a bomba tiver sido embalada com calços de transporte de plástico, coloque os
calços sob os pés do motor.
4. Aperte os parafusos para fixar a bomba na devida posição.
5. Utilize massa de vedação para tubos ou fita adequada nas roscas e outras ligações
de tubagens.
6. Aperte todas as ligações utilizando as ferramentas adequadas para os materiais de
tubagem selecionados.
8.5
Ligar a tubagem
Para evitar tensão na caixa da bomba, proporcione suporte independente à tubagem
junto da bomba.
Para evitar a entrada de detritos na bomba juntamente com o líquido, utilize um filtro
no tubo de entrada.
Para minimizar a fricção do tubo, coloque a tubagem no lado de sucção da bomba
numa configuração reta e curta.
Mantenha as curvas e as válvulas a, pelo menos, dez diâmetros de tubo da sucção e
descarga.
Instale a tubagem de sucção nivelada ou inclinada ligeiramente para cima, em
direção à bomba.
Para evitar bolsas de ar, certifique-se de que a linha de sucção não tem pontos altos.
Certifique-se de que a linha de sucção é, pelo menos, tão grande como a porta de
entrada de sucção ou um tamanho de tubo acima, para que não afete o NPSHa.
Não reduza o tamanho da linha de sucção.
Certifique-se de que instala uma válvula de retenção e uma válvula de controlo (se
utilizada) no tubo de descarga.
A válvula de retenção ajuda a evitar que a bomba danifique o martelo de água, e a
válvula de controlo regula o fluxo.
② Descarga horizontal
③ Pé
④ Cabeça da bomba
Para tornar a bomba acessível para manutenção, utilize válvulas de isolamento nas
linhas de sucção e descarga.
Se preferir uma mangueira flexível, utilize uma mangueira reforçada com uma
classificação de temperatura, pressão e resistência química adequadas para o fluido a
ser bombeado.
Utilize massa de vedação para tubos ou fita adequada nas roscas e outras ligações de
tubagens.
Para evitar restringir o fluxo de sucção, certifique-se de que a válvula de sucção está
completamente aberta.
Instale um sistema de lavagem na tubagem para que a bomba possa ser lavada antes
de ser removida para manutenção.
OBSERVAÇÃO Os modelos de bomba P062, P075, P100, P137,
P150 e P200 são fornecidos com uma provisão para um dreno 0,25 in
(6,35 mm) instalado pelo cliente no alojamento do impulsor. Para obter
o melhor desempenho, certifique-se de que a tubagem da bomba está
devidamente dimensionada para a taxa de fluxo.
8.6
Ligar um bujão de drenagem ou uma válvula (opcional)
NOTA! Risco de danos
Não aperte demasiado o bujão de drenagem ou a válvula durante a
instalação.
Apenas P062, P075, P137, P150, P200: Está instalado um bujão de drenagem ou uma
válvula no alojamento do impulsor para remover fluidos antes de realizar a manutenção
na bomba.
Para ligar um bujão de drenagem ou válvula opcional:
1. Prenda o alojamento do impulsor a uma mesa com prensa de perfuração.
2. Utilize uma broca 0,44 in (11,10 mm) e a saliência moldada como guia.
3. Perfure completamente através da saliência moldada no interior do alojamento do
impulsor.
4. Utilize um roscador NPT 0,25 in (6,35 mm).
5. Crie uma rosca no orifício da saliência moldada até obter uma profundidade
adequada.
OBSERVAÇÃO Não crie uma rosca demasiado funda.
8.7
Criar as ligações elétricas
AVISO! Risco de eletrocussão
A instalação apenas pode ser realizada por um eletricista qualificado.
NOTA! Risco de danos
Consulte o diagrama da cablagem na bomba para obter informações sobre
as ligações elétricas corretas.
Antes de ligar à linha de alimentação, verifique a tensão da placa de dados, a ligação
de rotação, e certifique-se de que existe uma ligação à terra adequada.
Certifique-se de que a tensão, frequência e fase da bomba correspondem à fonte de
alimentação de instalação.
Não utilize nem instale a bomba se a tensão, frequência, fase e amperagem na
etiqueta forem diferentes do circuito de alimentação.
Utilize um fusível ou um disjuntor para proteger o motor.
Utilize um dispositivo de proteção contra falhas de fase para proteger motores
trifásicos.
No caso de bombas de tensão dupla, ligue a bomba à tensão específica para
aplicação.
Certifique-se de que os monitores de alimentação ou as unidades de frequência
variável estão devidamente instalados de acordo com as instruções do fabricante.
