10.7

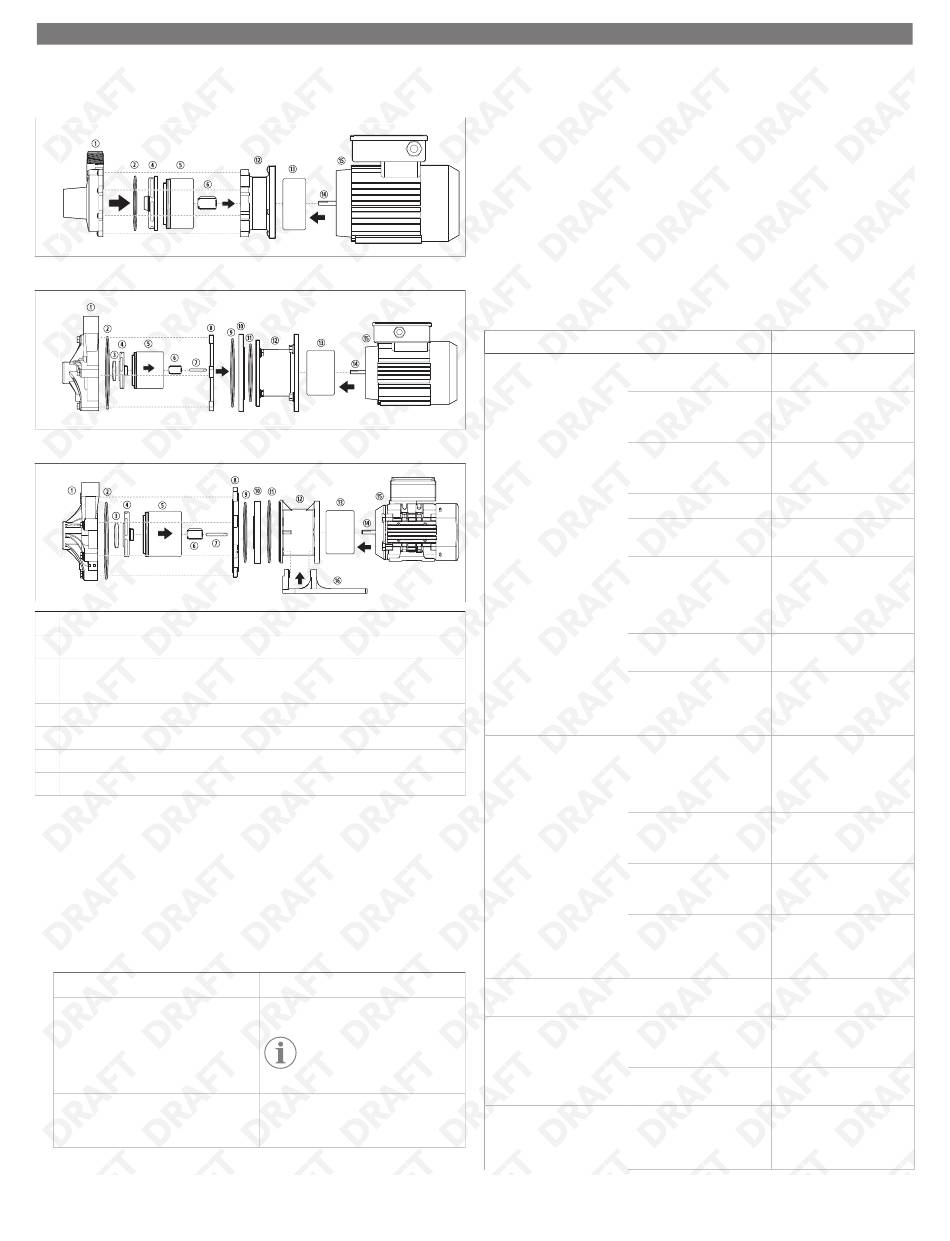

Pumpun kokoaminen uudelleen
Mallin P030 uudelleenkokoaminen
Mallien P045, P062, P075 ja P100 uudelleenkokoaminen
Mallien P137, P150 ja P200 uudelleenkokoaminen
① Pumpun kotelo
② Kotelon O-rengas
③ Siipipyörän vastarengas
④ Siipipyöräkokoonpano
⑤ Siipipyörän käyttökokoonpano
⑥ Siipipyörän holkki
⑦ Siipipyörän akseli
⑧ Moottorin suojus
1. Vain P045, P062, P075, P100, P137, P150, P200:
a) Aseta kiristimen O-rengas kiristysrenkaalle ja asenna se moottorin sovittimeen.
Paina lujasti, jotta tiiviste on varmasti tiiviisti paikallaan.
b) Aseta suojuksen O-rengas moottorin suojukseen ja asenna se moottorin
sovittimeen.
c) Asenna siipipyörän akseli ja kohdista akselin tasaiset pinnat moottorin
suojuksessa oleviin tasaisiin pintoihin. Varmista, että siipipyörän akseli on täysin
paikallaan moottorin suojuksessa.
2. Kokoa siipipyörän vastarengas, siipipyöräkokoonpano, siipipyörän käyttökoneisto ja
siipipyörän holkki.
Valinta
P030
P045, P062, P075, P100, P137, P150,
P200
⑨ Moottorin suojus
⑩ Kiristysrengas (ei mallissa P200)
⑪ Kiristimen O-rengas
⑫ Moottorin sovitin
⑬ Ulompi käyttömagneetti
⑭ Moottorin akseli
⑮ Moottori
⑯ Jalka (ei sisälly malliin P200)
Kuvaus
Kokoa siipipyörän holkki.
OHJE Mallin P030 siipipyörä-
kokoonpanoon sisältyy vasta-
rengas ja käyttökoneisto.
Kokoa siipipyörän vastarengas, siipipyöräko-
koonpano, siipipyörän käyttökoneisto ja sii-
pipyörän holkki.
3. Aseta kotelon O-rengas pumpun kotelossa olevaan uraan ja voitele öljyttömällä
voiteluaineella.
4. Asenna pumpun kotelo pumppuun ja varmista, että poisto on asennuksen kannalta
oikeaan suuntaan.
5. Pitele pumpun koteloa toisella kädellä, kun asennat kaksi pulttia tai ruuvia ja
mahdolliset aluslevyt. Kiristä ne sormin.
6. Asenna jäljellä olevat pumpun kotelon kiinnittimet ja kiristä ne sormin.
7. Kiristä kaikki pultit tähtimäisessä järjestyksessä käyttämällä hylsyavainta tai
ruuvimeisseliä (kiinnittimien mukaan).
11 Vianetsintä
Noudata seuraavia ohjeita ratkaistessasi tilanteita, jotka eivät johdu valmistus- tai
materiaalivirheistä.
Häiriö
Mahdollinen syy
Virtaus on riittämätön tai sitä
Imuputkissa on ilmavuoto.
ei ole.
Pumpun käynnistystäyttöä ei
ole tehty.
Järjestelmän pää on odotet-
tua korkeammalla.
Venttiili on suljettu.
Viskositeetti tai ominaispai-
no on liian korkea.
Imukorkeus on liian suuri tai
NPSH ei ole riittävä.
Imuputki tai siipipyörän sii-
veke on tukossa.
Moottori pyörii väärin.
Paine on matala.
Pumpun läpi kulkevassa nes-
teessä on ilmaa tai kaasua.
Siipipyörän halkaisija on lii-
an pieni.
Järjestelmän pää on odotet-
tua alempana.
Moottori pyörii väärin.
Pumppu ei ole enää täytetty-
Imuputkissa on vuoto.
nä käynnistystä varten.
Pumppu kuluttaa liikaa vir-
Jännite on liian pieni.
taa.
Ominaispaino tai viskosi-
teetti on liian suuri.
Pumppu tärisee tai pitää ko-
Pumpussa on vääränlaisesta
vaa ääntä.
imusta tai syötöstä johtuva
kavitaatio.
FI
Ratkaisuehdotus
Tarkista putkiliitokset ja kiris-
tä tiivisteet.
Varmista ennen käynnis-
tystä, että pumpun pää on
täynnä nestettä.
Tarkista käyttökohteen vaati-
mukset; suurempi pumppu
voi olla tarpeen.
Avaa imu- ja poistoventtiilit.
Tarkista nesteseoksen pitoi-
suudet.
Varmista oikea sisääntulo-
paine. Pumpun on oltava jo-
ko vedenpinnan alapuolella
tai täysin paineistetussa sil-
mukassa.
Tarkista tulosihti ja pumpun
putket ja poista niistä roskat.
Tarkista johdot ja varmista,
että asennettu kokoonpano
on pumpun johdotuskaa-
vion mukainen.
Tyhjennä ilma järjestelmästä
automaattisella ilmanpoisti-
mella tai avaa ilmanpoisto-
putki käsin sen korkeimmas-
ta kohdasta.
Tarkista käyttökohteen vaati-
mukset; suurempi pumppu
voi olla tarpeen.
Tarkista käyttökohteen vaati-
mukset; pienempi pumppu
voi olla tarpeen.
Tarkista johdot ja varmista,
että asennettu kokoonpano
on pumpun johdotuskaa-
vion mukainen.
Tarkista putkiliitokset ja kiris-
tä tiivisteet.
Tarkista generaattorin teho
ja varmista, että se säilyttää
oikean jännitteen.
Tarkista nesteseoksen pitoi-
suudet.
Varmista, että oikea sisään-
tulopaine säilyy. Tarkista tu-
losihti ja pumpun putket ja
poista niistä roskat.
