IT
Modello
• P030
• P045
• P062
• P075
• P100
• P137
• P150
P200
2. Se il diametro interno misurato supera la tolleranza massima, sostituire la boccola.
10.5
Installazione del kit antiusura della pompa
NOTA Questo kit è opzionale e viene venduto separatamente.
1. Posizionare il gruppo della girante o di azionamento interno in una pressa Arbor, con
la girante rivolta verso l'alto. Se necessario, utilizzare alcuni blocchi per sostenere la
parte inferiore del gruppo, in modo da consentire la fuoriuscita della boccola.
2. Inserire nella girante un albero passante di plastica o legno, con diametro di 1 in
(25,4 mm), e spingere la boccola verso l'esterno.
3. Rimuovere il gruppo della girante dalla pressa Arbor.
4. Posizionare il gruppo della girante su una superficie piana, con l'anello reggispinta
rivolto verso il basso.
5. Allineare la parte piatta nella boccola alla parte piatta del magnete di azionamento
interno, con la parte aperta della boccola di ricambio rivolta verso la parte posteriore
della trasmissione interna.
6. Spingere delicatamente la boccola nella trasmissione interna, finché raggiunge il
fondo.
7. Rimontare la pompa (vedere
Rimontaggio della pompa
10.6
Installazione di un kit di sostituzione della parte umida
della pompa
NOTA Questo kit è opzionale e viene venduto separatamente. Il kit include la
testa della pompa da fissare al motore.
Per sostituire la parte umida prima di rimontare la pompa, procedere come segue:
1. Le piccole pompe da 2 hp (1,49 kW) o meno devono essere posizionate in verticale
all'estremità della ventola o con la base saldamente fissata a un banco di lavoro.
2. La pompe più grandi, a partire da 3 hp (2,24 kW), devono essere saldamente fissate
al pavimento insieme al motore, con la testa rivolta verso l'alto.
3. Rimuovere le viti o i bulloni e le rondelle di sicurezza (se presenti) che fissano la testa
della pompa ai dispositivi di fissaggio installati sul motore.
4. Tenere saldamente la testa della pompa (o il lato non fissato) e tirare in linea retta per
staccarla dal motore.
5. Allineare i fori sul gruppo della parte umida di ricambio con quelli sull'adattatore del
motore.
6. Inserire le viti o i bulloni e le rondelle di sicurezza (se presenti).
7. Fare riferimento alle figure nella sezione
modello della pompa.
10.7
Rimontaggio della pompa

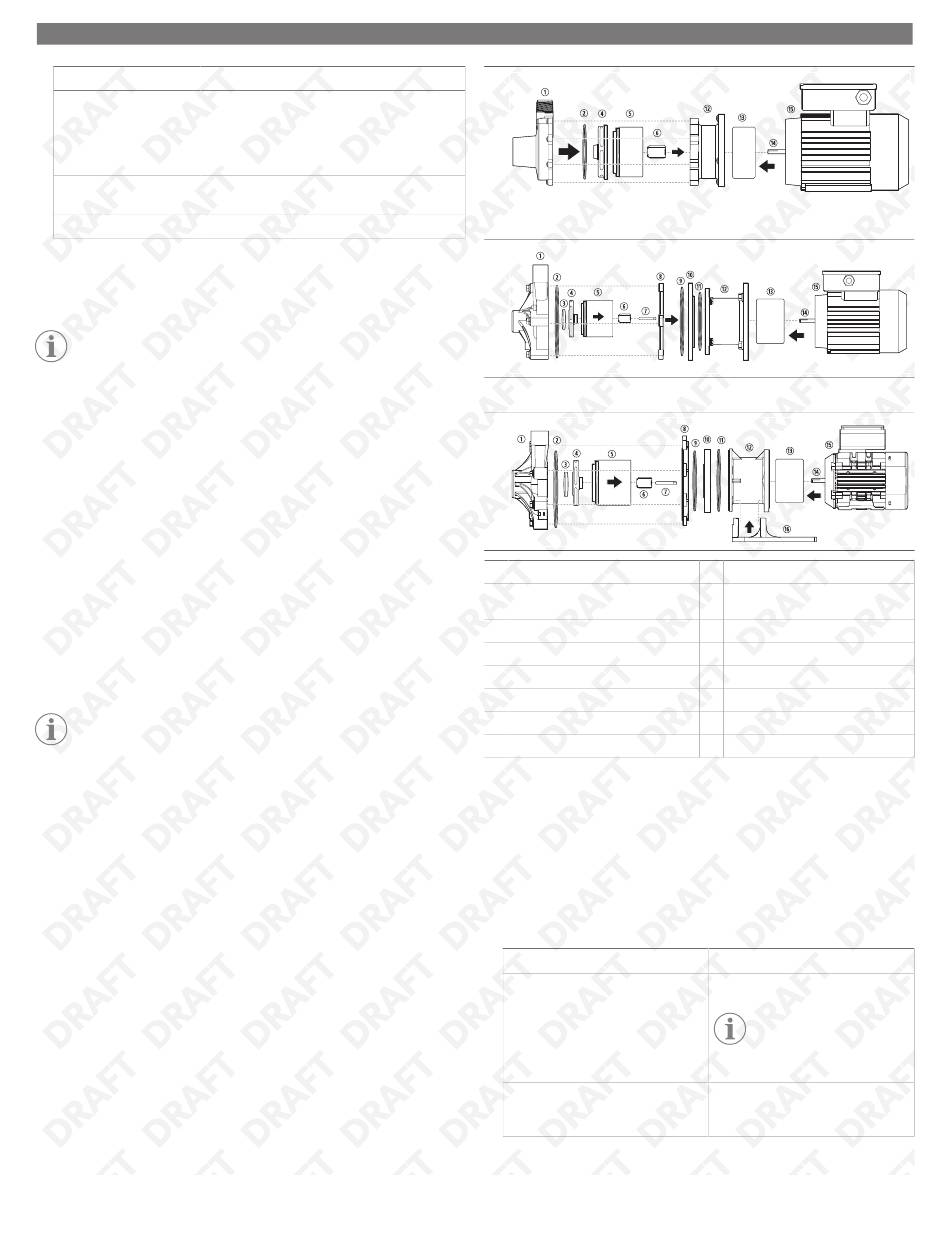

Rimontaggio del modello P030
52
Diametro interno della boccola
0,42 in (10,54 mm)
0,52 in (13,08 mm)
0,78 in (19,81 mm)
alla pagina 52).
Rimontaggio della
pompa, in base al
Rimontaggio del modello P045, P062, P075 o P100
Rimontaggio del modello P137, P150 o P200
① Alloggiamento della pompa
② O-ring dell'alloggiamento
③ Anello reggispinta della girante
④ Gruppo della girante
⑤ Gruppo di azionamento della girante
⑥ Boccola della girante
⑦ Albero della girante
⑧ Protezione del motore
1. Solo P045, P062, P075, P100, P137, P150, P200:
a) Posizionare l'O-ring della fascetta sull'anello di serraggio e installarlo
sull'adattatore del motore. Premere con decisione per garantire una tenuta
ermetica.
b) Posizionare l'O-ring della protezione sulla protezione del motore e montare la
protezione sull'adattatore del motore.
c) Montare l'albero della girante, allineando le parti piatte sull'albero con quelle
presenti nella protezione del motore. Verificare che l'albero della girante sia
completamente inserito nella protezione del motore.
2. Montare l'anello reggispinta della girante, il gruppo di azionamento della girante e la
boccola della girante.
Opzione
P030
P045, P062, P075, P100, P137, P150,
P200
3. Posizionare l'O-ring dell'alloggiamento nella scanalatura sull'alloggiamento della
pompa e applicare un lubrificante privo di olio.
⑨ Protezione del motore
⑩ Anello di serraggio (non incluso con
⑪ O-ring di serraggio
P200)
⑫ Adattatore del motore
⑬ Magnete di azionamento esterno
⑭ Albero del motore
⑮ Motore
⑯ Base (non inclusa con P200)
Descrizione
Montare la boccola della girante.
NOTA Nel modello P030, l'a-
nello reggispinta e il gruppo di
azionamento sono integrati nel
gruppo della girante.
Montare l'anello reggispinta della girante,
il gruppo di azionamento della girante e la
boccola della girante.
