Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen
② Korpuso sandarinimo žiedas
③ Sparnuotės atraminis žiedas
④ Sparnuotės blokas
⑤ Sparnuotės pavaros blokas
⑥ Sparnuotės įvorė
⑦ Sparnuotės velenas
⑧ Variklio barjeras
1. Išjunkite siurblį. Atjunkite variklį nuo maitinimo šaltinio.
2. Praplaukite siurblį. Tada išleiskite visą skystį (žr. skyrių
išleidimas).
3. Jei turite mažą iki 2 hp (1,49 kW) siurblį, padėkite siurblį ir variklį į vertikalią padėtį ant
variklio ventiliatoriaus galo arba gerai prispauskite kojelę prie darbastalio.
4. Jei turite didesnį nuo 3 hp (2,24 kW) siurblį, saugiai pastatykite siurblį ant grindų
atsukę siurblio galvutę aukštyn.
5. Išsukite varžtus, kuriais siurblio galvutė pritvirtinta prie variklio adapterio / barjero, ir
nuimkite fiksavimo poveržles (jei yra). Naudokite esamiems tvirtinimo elementams
tinkamus įrankius.
P030 siurblyje barjeras yra variklio adapteryje, o kituose modeliuose naudojamas
atskiras variklio barjeras ir variklio adapteris.
6. Tvirtai laikykite siurblio galvutę arba variklį (priklausomai nuo modelio dydžio ir
svorio) bei tiesiai ištraukdami atjunkite siurblio galvutę ir variklį.
7. Jei siurblio galvutėje naudojamas pasirenkamas sandarinimo žiedas, jis turi likti ant
variklio adapterio.
8. Dėkite siurblio galvutę ant adapterio atsukę korpusą į viršų.
9. Išsukite varžtus siurblio korpuso išorėje.
Korpuso tvirtinimo elementų skaičius priklauso nuo siurblio modelio.
10. Tvirtai laikykite siurblio korpusą ir traukdami tiesiai aukštyn nuimkite jį nuo siurblio
galvutės.
11. Išimkite sparnuotės atraminį žiedą, sparnuotės bloką, sparnuotės pavaros bloką ir
sparnuotės įvorę.
12. Išimkite sparnuotės veleną.
P030 siurblyje sparnuotės velenas pritvirtintas prie variklio adapterio. Visuose kituose
modeliuose sparnuotės velenas pritvirtintas prie variklio barjero.
13. Nuimkite variklio barjerą ir barjero sandarinimo žiedą (jei yra) nuo variklio adapterio.
14. Tik P045, P062, P075, P100, P137, P150, P200: Jei reikia, atsargiai patrankykite
galinę variklio barjero pusę nekietu mediniu ar plastikiniu strypu, kad atsilaisvintų.
15. Tik P045, P062, P075, P100, P137, P150, P200: Nuimkite prispaudimo žiedą ir
prispaudimo sandarinimo žiedą nuo variklio adapterio.
16. Prieš nuimdami priveržkite veržles, kad neįkristų į siurblio galvutę.
10.4
Siurblio komponentų tikrinimas
PASTABA Prireikus kreipkitės į „Dometic" klientų aptarnavimo tarnybą, kad
pateiktų siurblio nusidėvėjimo rinkinį arba siurblio šlapiosios dalies pakeitimo
rinkinį.
Patikrinkite, ar ant siurblio korpuso nėra nusidėvėjimo ar sugadinimo požymių.
Ieškokite trynimosi požymių, atraminio žiedo įtrūkimų arba žalos priekinei veleno
atramai.
Patikrinkite, ar nenusidėvėjo sparnuotė, pavara, atraminis žiedas, įvorė ir darbinis
paviršius tarp sparnuotės ir siurblio galvutės.
Pakeiskite įvorę, jei dėl nusidėvėjimo jos matmenys viršija didžiausią skersmens ribą.
Priimtinus matmenis žr. skyriuje
Sparnuotės įvorės nusidėvėjimo
Patikrinkite, ar variklio barjero viduje ir išorėje nėra nusidėvėjimo arba trynimosi
požymių.
Patikrinkite išorinę pavarą: ar nesitrina, nesugadinta, nepažeista korozijos ir ar
neatsilaisvino magnetai.
Patikrinkite sandarinimo žiedą: ar nėra cheminio poveikio, išsipūtimo, trapumo, įpjovų
ar kitų pažeidimų.
Jei sandarinimo žiedas nusidėvėjęs arba sugadintas, pakeiskite jį.
⑩ Prispaudimo žiedas (nepateikiamas su
⑪ Prispaudimo sandarinimo žiedas
P200)
⑫ Variklio adapteris
⑬ Išorinės pavaros magnetas
⑭ Variklio velenas
⑮ Variklis
⑯ Kojelė (nėra P200 modelyje)
Siurblio praplovimas ir
tolerancija.
Pakeiskite nusidėvėjusį arba pažeistą prispaudimo žiedą.
Valykite daugkartinio naudojimo dalis nestipriu valikliu.
Pašalinkite visą abrazyvinę medžiagą.
Jei nusidėvėjo arba buvo sugadintas variklio velenas, pakeiskite siurblį.
Patikrinkite variklio guolius sukdami variklį rankomis. Jei velenas sukasi nesklandžiai
arba galuose yra radialinio / ašinio laisvumo, pakeiskite siurblį.
10.4.1

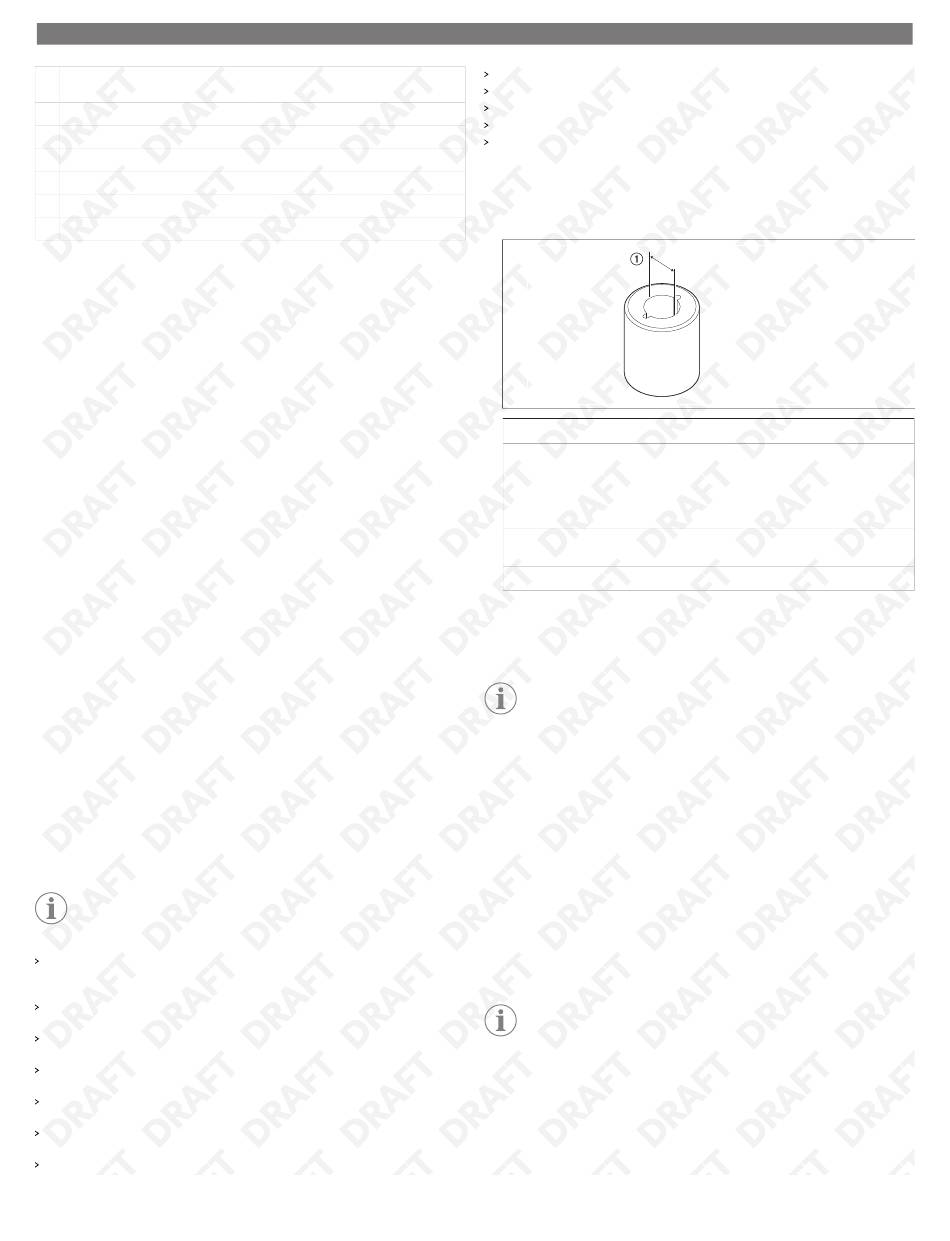

Sparnuotės įvorės nusidėvėjimo tolerancija
1. Įvertinkite sparnuotės įvorės nusidėvėjimą naudodamiesi toliau pateikta schema ir
lentele.
Modelis
• P030
• P045
• P062
• P075
• P100
• P137
• P150
P200
2. Jei išmatuotas vidinis skersmuo viršija didžiausią leistiną toleranciją, pakeiskite įvorę.
10.5
Siurblio nusidėvėjimo rinkinio montavimas
PASTABA Šis rinkinys yra pasirenkamas ir parduodamas atskirai.
1. Dėkite sparnuotės / vidinės pavaros bloką su aukštyn atsukta sparnuote į spaustuvus.
Jei reikia, paremkite bloko apačią kaladėlėmis, kad galėtų iškristi įvorės.
2. Įstatykite 1 in (25,4 mm) skersmens plastikinį arba medinį veleną pro sparnuotę ir
išspauskite įvorę.
3. Išimkite sparnuotės bloką iš spaustuvų.
4. Dėkite sparnuotės bloką ant lygaus paviršiaus atsukę sparnuotės atraminį žiedą
žemyn.
5. Atsukę įpjautą pakaitinės įvorės paviršių į vidinės pavaros galą, sulygiuokite
plokštumą įvorėje su plokštuma vidinės pavaros magnete.
6. Atsargiai stumkite įvorę į vidinę pavarą, kol įvorė pasirodys apačioje.
7. Vėl surinkite siurblį (žr.
Pakartotinis siurblio surinkimas
10.6
Siurblio šlapiosios dalies pakeitimo rinkinio montavimas
PASTABA Šis rinkinys yra pasirenkamas ir parduodamas atskirai. Rinkinyje yra
prie variklio tvirtinama siurblio galvutė.
Prieš vėl surinkdami siurblį montuokite siurblio pakaitinę šlapiąją dalį vadovaudamiesi
toliau pateiktomis instrukcijomis:
1. Jei turite mažą (iki 2 hp (1,49 kW)) siurblį, padėkite jį į vertikalią padėtį ant variklio
ventiliatoriaus galo arba gerai prispauskite siurblio kojeles prie darbastalio.
2. Jei turite didesnį (nuo 3 hp (2,24 kW)) siurblį, saugiai pastatykite siurblį ir variklį ant
grindų atsukę siurblio galvutę aukštyn.
LT
Įvorės vidinis skersmuo
0,42 in (10,54 mm)
0,52 in (13,08 mm)
0,78 in (19,81 mm)
puslapyje 192).
