Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen
8.2
Montageplaats
LET OP! Gevaar voor schade
De motor kan niet worden ondergedompeld en moet op een droge plek
worden geplaatst.
De pompuitgang moet zich boven de pompingang bevinden.
Installeer de pomp niet verticaal of zodanig dat de motor zich boven de
pomp bevindt.

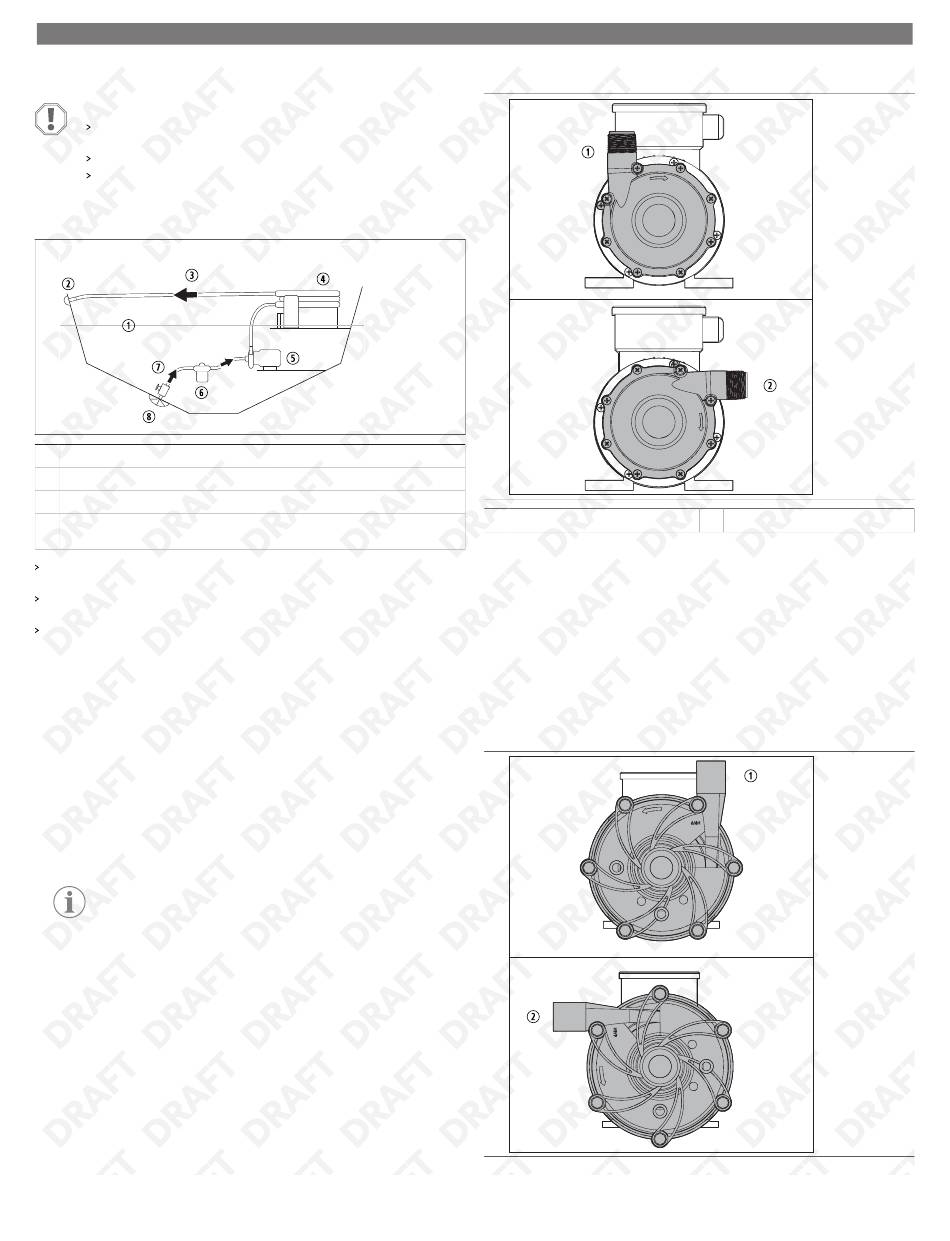

Raadpleeg het volgende diagram wanneer u een montageplaats gaat bepalen.
q
① Waterspiegel
② Zeewater-uitlaat
③ Uitlaatstroom
④ Wisselstroomcondensatorpoel
Plaats de pomp zo ver onder de waterlijn als mogelijk, voor de beste prestaties en om
aanzuighoogte te minimaliseren.
Plaats de pomp zodanig dat montage in een horizontale, vlakke positie mogelijk is,
op een stevige fundering.
Zorg dat er voldoende ruimte is rond de pomp ten behoeve van ventilatie voor
optimale werking en koeling van de motor.
8.3
De pompkop draaien (optioneel)
De pomp is vooraf geconfigureerd met een verticaal gerichte afvoer, wat geldt voor de
meeste installaties.
In sommige gevallen kan het draaien van de pompkop de installatie van de pomp en
het leidingwerk vereenvoudigen. Het draaien van de pompkop is optioneel en moet
gebeuren voordat de pomp wordt gemonteerd.
1. Controleer of de O-ring nog goed in de groef zit na het draaien.
De O-ring is gesmeerd en er zou geen aanvullende smering nodig moeten zijn.
2. Als de pompafvoer horizontaal gericht is, moet de motor worden voorzien van
shims om de voorzijde van de pomp te verhogen, om interferentie te voorkomen.
INSTRUCTIE Plaats de (in de verpakking) meegeleverde shims onder de
voetjes van de motor voor extra ondersteuning.
⑤ Pomp
⑥ Zeef
⑦ Inlaatstroom
⑧ Zeewaterkraan (kogelklep) en zeewater-
inlaatschep, inlaat door de romp
8.3.1
De pompkop draaien (P030)
① Verticaal gerichte afvoer
1. Plaats de motor in rechtop staande positie, op het ventilatoruiteinde van de motor.
2. Verwijder de acht schroeven uit het pomphuis.
3. Trek het huis weg van de motoradapter/-afbakening.
4. Draai het huis 90 ° en lijn daarbij de schroefopeningen van het huis en de
motoradapter/-afbakening uit.
5. Duw het huis naar beneden om het te koppelen aan de motoradapter/-afbakening.
6. Breng alle schroeven weer aan.
8.3.2
De pompkop draaien (overige modellen)
Werk aan de hand van de volgende instructies bij het draaien van de pompkop van de
modellen P045, P062, P075, P100, P137, P150, P200.
NL
② Horizontaal gerichte afvoer
