① Vertikálne vypúšťanie
1. Odstráňte štyri skrutky upínacieho krúžku, poistné podložky a ploché podložky.
2. Otočte upínací krúžok o 90 ° a zarovnajte otvory na upínacom krúžku a adaptéri
motora/bariére.
3. Znovu namontujte skrutky upínacieho krúžku, poistné podložky a ploché podložky.
8.4
Montáž čerpadla

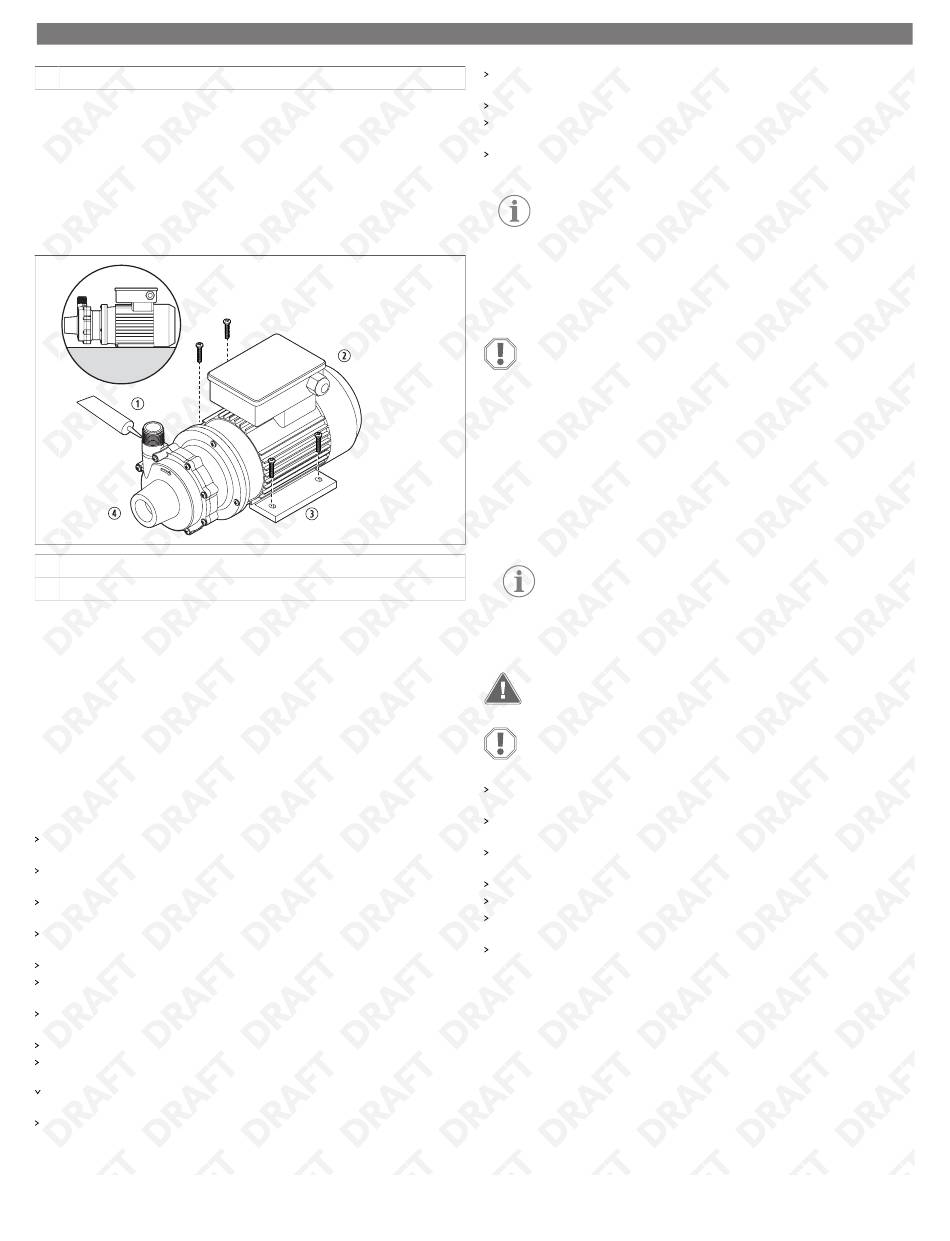

Čerpadlo bezpečne namontujte na požadované miesto (P030 na obrázku):
① Tesnivo
② Motor
1. Umiestnite motor čerpadla na požadované miesto a označte polohu montážnych
otvorov.
2. Vyvŕtajte otvory pre montážne skrutky.
3. Ak bolo čerpadlo zabalené s plastovými prepravnými podložkami, umiestnite
podložky pod nožičky motora.
4. Utiahnutím skrutiek zaistite čerpadlo na mieste.
5. Na závity a ostatné potrubné spoje použite vhodný potrubný tmel alebo pásku.
6. Utiahnite všetky spoje pomocou vhodných nástrojov pre vybrané potrubné
materiály.
8.5
Pripojenie potrubia
Aby ste zabránili namáhaniu telesa čerpadla, poskytnite potrubiu v blízkosti čerpadla
nezávislú oporu.
Aby ste zabránili vniknutiu nečistôt do čerpadla spolu s kvapalinou, použite na
vstupnom potrubí sitko.
Aby ste minimalizovali trenie potrubia, umiestnite potrubie na strane nasávania
čerpadla v rovnej a krátkej konfigurácii.
Ohyby a ventily udržiavajte vo vzdialenosti najmenej desať priemerov potrubia od
nasávania a vypúšťania.
Sacie potrubie namontujte vyrovnané alebo mierne sklonené smerom k čerpadlu.
Aby ste zabránili vzniku vzduchových vreciek, uistite sa, že sa na sacom potrubí
nenachádzajú žiadne vysoké miesta.
Uistite sa, že sacie potrubie je aspoň také veľké ako vstupný otvor sania alebo o jeden
rozmer potrubia väčšie, aby neovplyvňovalo NPSHa.
Nezmenšujte veľkosť sacieho potrubia.
Uistite sa, že je na vypúšťacom potrubí nainštalovaný spätný ventil a regulačný ventil
(ak sa používa).
Spätný ventil pomáha zabrániť poškodeniu čerpadla vodným rázom, zatiaľ čo
regulačný ventil reguluje prietok.
Aby bolo čerpadlo prístupné na údržbu, použite na sacom a vypúšťacom potrubí
oddeľovacie ventily.
② Horizontálne vypúšťanie
③ Nožička
④ Hlava čerpadla
Ak uprednostňujete flexibilnú hadicu, použite zosilnenú hadicu dimenzovanú na
správnu teplotu, tlak a chemickú odolnosť pre čerpanú kvapalinu.
Na závity a ostatné potrubné spoje použite vhodný potrubný tmel alebo pásku.
Aby ste predišli obmedzeniu sacieho prietoku, uistite sa, že je sací ventil úplne
otvorený.
Do potrubia namontujte preplachovací systém, aby bolo možné čerpadlo pred
demontážou prepláchnuť.
POZNÁMKA Modely čerpadiel P062, P075, P100, P137, P150 a P200
sú vybavené 0,25 in (6,35 mm) výpustom, ktorý si zákazník namontuje
do telesa obežného kolesa. Na dosiahnutie čo najlepšieho výkonu
zabezpečte, aby bolo potrubie čerpadla dimenzované primerane
prietoku.
8.6
Pripojenie vypúšťacej zátky alebo ventilu (voliteľné)
POZOR! Nebezpečenstvo poškodenia
Počas montáže nadmerne neuťahujte vypúšťaciu zátku ani ventil.
Iba modely P062, P075, P137, P150, P200: V kryte obežného kolesa je nainštalovaná
vypúšťacia zátka alebo ventil na odstránenie kvapalín pred vykonaním údržby čerpadla.
Pripojenie voliteľnej vypúšťacej zátky alebo ventilu:
1. Upevnite teleso obežného kolesa na stôl vŕtacieho lisu.
2. Ako vodidlo použite 0,44 in (11,10 mm) vrták a tvarovanú hlavicu.
3. Vŕtajte úplne cez tvarovanú hlavicu do vnútra telesa obežného kolesa.
4. Použite 0,25 in (6,35 mm) NPT kohútik.
5. Otvor v tvarovanej hlavici vyvŕtajte do vhodnej hĺbky.
POZNÁMKA Nevŕtajte príliš hlboko.
8.7
Realizácia elektrických prípojok
VÝSTRAHA! Nebezpečenstvo zásahu elektrickým prúdom
Montáž smie vykonávať len kvalifikovaný elektrikár.
POZOR! Nebezpečenstvo poškodenia
Správne elektrické pripojenie nájdete na schéme zapojenia na čerpadle.
Pred pripojením k elektrickému vedeniu skontrolujte napätie na štítku s údajmi,
pripojenie otáčania a zabezpečte správne uzemnenie.
Uistite sa, že napätie, frekvencia a fáza čerpadla zodpovedajú zdroju napájania
montáže.
Čerpadlo nepoužívajte ani neinštalujte, ak sa napätie, frekvencia, fáza a ampér na
štítku líšia od napájacieho obvodu.
Na ochranu motora použite istič.
Na ochranu trojfázových motorov použite zariadenie na ochranu proti výpadku fázy.
V prípade dvojnapäťových čerpadiel zapojte čerpadlo na špecifické napätie pre dané
použitie.
Zabezpečte, aby boli monitory napájania alebo frekvenčné meniče správne
nainštalované podľa pokynov výrobcu.
