Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen
HR

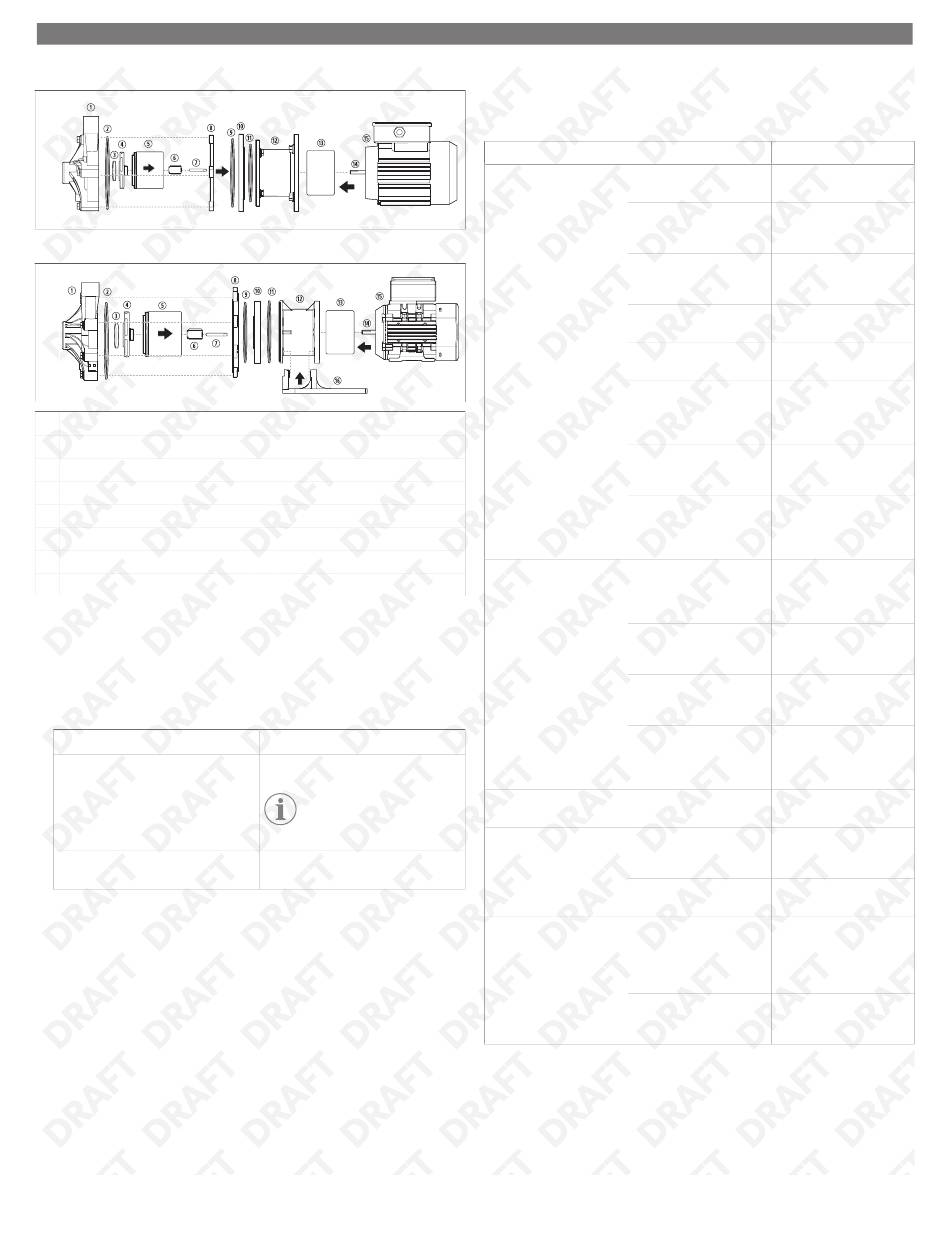

Ponovno sastavljanje modela P045, P062, P075, P100
Ponovno sastavljanje modela P137, P150, P200
① Kućište pumpe
② O-prsten kućišta
③ Potisni prsten rotora
④ Sklop rotora
⑤ Pogonski sklop rotora
⑥ Čahura rotora
⑦ Vratilo rotora
⑧ Barijera motora
1. Samo P045, P062, P075, P100, P137, P150, P200:
a) O-prsten stezaljke stavite na prsten stezaljke te ga postavite na adapter motora.
Čvrsto pritisnite kako biste osigurali čvrsto prianjanje.
b) O-prsten barijere stavite na barijeru motora i postavite ga na adapter motora.
c) Ugradite vratilo rotora tako da ravne dijelove vratila poravnate s onima u barijeri
motora. Pripazite da vratilo rotora do kraja sjedne u barijeru motora.
2. Sastavite potisni prsten rotora, pogonski sklop rotora i čahuru rotora.
Opcija
P030
P045, P062, P075, P100, P137, P150,
P200
3. O-prsten kućišta stavite u utor na kućištu pumpe i nanesite bezuljno mazivo.
4. Kućište pumpe montirajte na pumpu i pritom pazite da ispust bude pravilno
orijentiran za instalaciju.
5. Kućište pumpe držite jednom rukom pa umetnite i prstima zategnite dva vijka i
podloške (ako ih ima) na suprotnim stranama.
6. Umetnite preostale vijke u kućište pumpe i zategnite ih prstima.
7. Nasadnim ključem ili odvijačem (ovisno o vrsti vijaka) ravnomjerno zategnite sve vijke
prema zvjezdastom redoslijedu.
134
⑨ Barijera motora
⑩ Prsten stezaljke (P200 ga nema)
⑪ O-prsten stezaljke
⑫ Adapter motora
⑬ Vanjski pogonski magnet
⑭ Vratilo motora
⑮ Motor
⑯ Podnožje (P200 ga nema)
Opis
Sastavite čahuru rotora.
UPUTA U sklop rotora modela
P030 ugrađen je potisni prsten
i pogonski sklop.
Sastavite potisni prsten rotora, pogonski
sklop rotora i čahuru rotora.
11 Uklanjanje smetnji
Prema uputama u nastavku uklonite pojave koje nisu rezultat pogreške u izradi ni
materijalima.
Smetnja
Mogući uzrok
Protok nije dostatan ili ne
U usisnim cijevima dolazi do
postoji.
propuštanja zraka.
Pumpa nije pripremljena za
rad.
Glava sustava viša je od oče-
kivanog.
Neki je ventil zatvoren.
Previsoka je viskoznost ili
relativna gustoća.
Usisni je uspon prevelik ili
neto pozitivna usisna visina
(NPSH) nije dostatna.
Začepljen je usisni vod ili
lamela rotora.
Motor se okreće nepravilno.
Tlak je nizak.
U tekućini koja protječe kroz
pumpu ima zraka ili plina.
Premali je promjer rotora.
Glava sustava niža je od
očekivanog.
Motor se okreće nepravilno.
U pumpi više nema tekući-
Usisne cijevi propuštaju.
ne.
Pumpa upotrebljava preko-
napon je prenizak.
mjernu količinu energije.
Previsoka je relativna gusto-
ća ili viskoznost.
Pumpa vibrira ili je jako buč-
U pumpi dolazi do kavitacije
na.
zbog nepravilnog usisa ili
dotoka.
Pumpa nije pravilno monti-
rana.
12 Jamstvo
Pročitajte donje odlomke za informacije o jamstvu i jamstvenoj podršci u SAD-u, Kanadi
i svim drugim regijama.
Rješenje
Provjerite spojeve cijevi i za-
tegnite brtve.
Prije pokretanja glava pum-
pe mora biti ispunjena teku-
ćinom.
Provjerite zahtjeve za pri-
mjenu; možda je potrebna
veća pumpa.
Otvorite usisne i ispusne
ventile.
Provjerite koncentracije
mješavine fluida.
Osigurajte odgovarajući
ulazni tlak. Pumpa mora biti
ispod razine vode ili u pot-
puno hermetičnoj petlji.
Pregledajte ulazni filtar i vo-
dove pumpe te uklonite
naslage.
Provjerite ožičenje kako bis-
te utvrdili odgovara li instali-
rana konfiguracija dijagramu
ožičenja na pumpi.
Ispustite zrak iz sustava pu-
tem automatskog oduška ili
ručno otvorite vod za ispust
zraka na najvišoj točki.
Provjerite zahtjeve za pri-
mjenu; možda je potrebna
veća pumpa.
Provjerite zahtjeve za pri-
mjenu; možda je potrebna
manja pumpa.
Provjerite ožičenje kako bis-
te utvrdili odgovara li instali-
rana konfiguracija dijagramu
ožičenja na pumpi.
Provjerite spojeve cijevi i za-
tegnite brtve.
Na izlazu napajanja iz gene-
ratora provjerite održava li
odgovarajući napon.
Provjerite koncentracije
mješavine fluida.
Osigurajte održavanje od-
govarajućeg ulaznog tla-
ka. Pregledajte ulazni filtar i
vodove pumpe te uklonite
naslage.
Između držača pumpe i po-
vršine za montažu stavite iz-
olatore vibracija.
