8 Εγκατάσταση
Οι αντλίες έχουν σχεδιαστεί για να καλύπτουν ένα ευρύ φάσμα εφαρμογών
και διαμορφώσεων. Ο εγκαταστάτης καθορίζει διάφορους παράγοντες
εγκατάστασης ανάλογα με την εφαρμογή, όπως:
• Προσανατολισμός κεφαλής αντλίας (οριζόντιος ή κατακόρυφος).
• Θέση τοποθέτησης (απευθείας σε πλάκες δαπέδου, ράγες με απομονωτές
κραδασμών για μείωση θορύβου, πλατφόρμες κ.λπ.).
• Κατάλληλος υλικός εξοπλισμός τοποθέτησης για την επιθυμητή
εγκατάσταση ή χρήση.
• Κατάλληλες σωληνώσεις για την επιθυμητή εγκατάσταση ή χρήση (για
παράδειγμα: Πρόγραμμα 80 PVC, CPVC, χαλκοσωλήνες, ανοξείδωτος
χάλυβας, εύκαμπτος σωλήνας, κ.λπ.).
• Μονοφασική ή τριφασική ηλεκτρική καλωδίωση.
Συνιστώμενα εργαλεία και υλικά
8.1
Συνιστώμενα εργαλεία και υλικά
Απογυμνωτές καλωδίων και εργαλείο πτύ-
χωσης
Συρμάτινα παξιμάδια ανθεκτικά στις και-
ρικές συνθήκες
Άλλος υλικός εξοπλισμός
Πρόσθετα εργαλεία και υλικά για προαιρετικά βήματα
Πρέσα τρυπανιού
Στέλεχος τρυπανιού 0,44 in (11,10 mm)
Σπειροτόμος ΝΡΤ 0,25 in (6,35 mm)
Πρέσα Arbor
Θέση τοποθέτησης
8.2
ΠΡOΣOXH! Κίνδυνος πρόκλησης ζημιάς
Ο κινητήρας δεν είναι υποβρύχιος και πρέπει να βρίσκεται σε ξηρό
περιβάλλον.
Η έξοδος αντλίας πρέπει να βρίσκεται πάντα πάνω από την είσοδο.
Μην τοποθετείτε την αντλία κατακόρυφα ή με τον κινητήρα κάτω
από την αντλία.

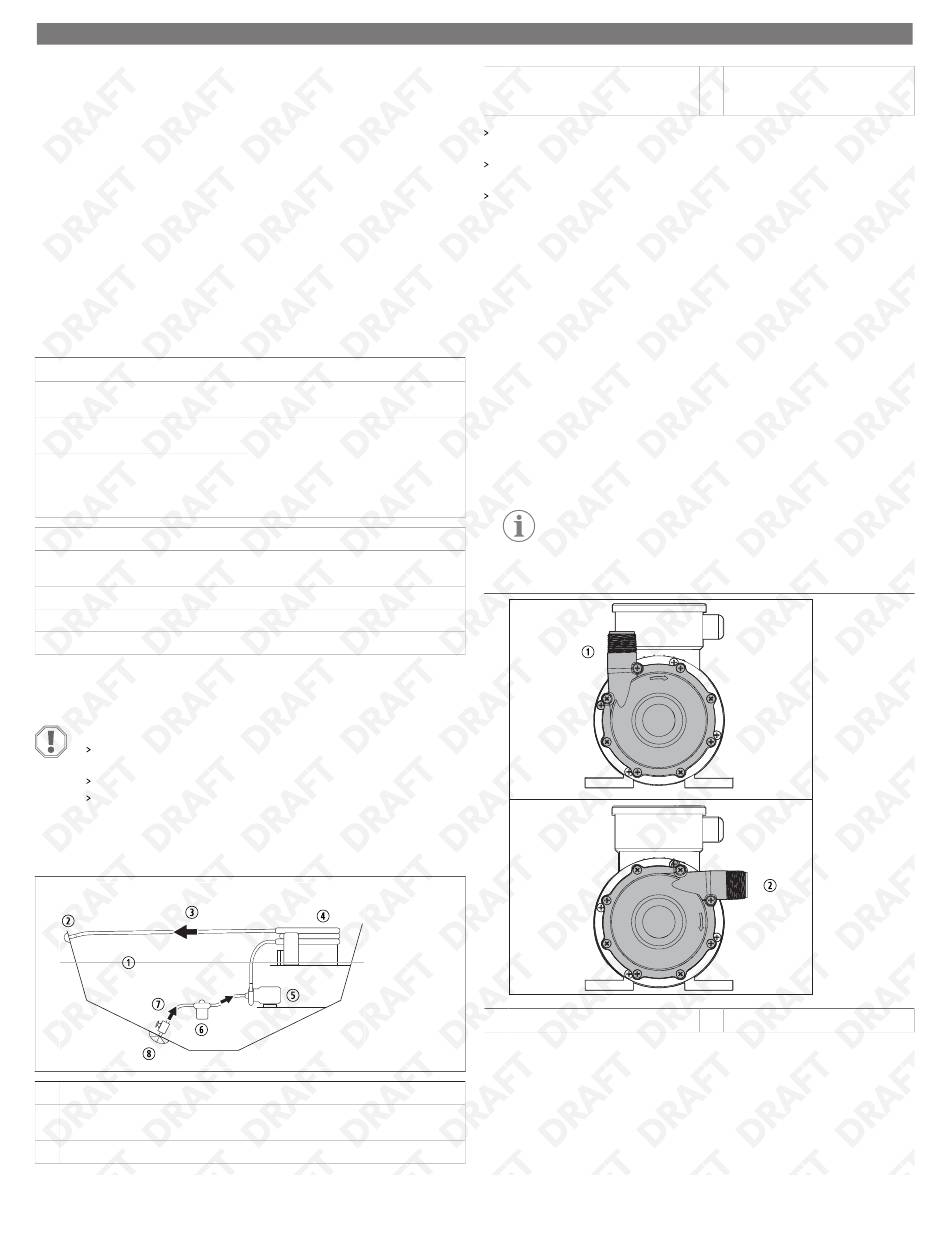

Ανατρέξτε στο παρακάτω διάγραμμα κατά την επιλογή της θέσης
εγκατάστασης.
q
① Ίσαλος γραμμή
② Άνοιγμα εξαγωγής θαλασσινού νε-
ρού
③ Ροή εξαγωγής
Κατσαβίδι με μύτη Phillips
Σωληνωτά κλειδιά
• 0,31 in (7,92 mm)
• 0,38 in (9,52 mm)
• 0,5 in (12,7 mm)
• 0,62 in (15,88 mm)
• 0,75 in (19,05 mm)
Αδιάβροχη στεγανωτική ουσία σωλήνων ή
ταινία
Τάπα αποστράγγισης ή βαλβίδα
Αδιάβροχη μονωτική ταινία
Πλαστικός ή ξύλινος άξονας
⑤ Αντλία
⑥ Φίλτρο
⑦ Ροή εισαγωγής
④ Πηνίο συμπυκνωτή A/C (κλιματι-
σμού)
Τοποθετήστε την αντλία όσο το δυνατόν πιο κάτω από την ίσαλο γραμμή, για
βέλτιστη απόδοση και ελαχιστοποίηση της ανύψωσης αναρρόφησης.
Τοποθετήστε την αντλία σε μια θέση που θα επιτρέψει την τοποθέτηση σε
επίπεδη, οριζόντια θέση, σε ασφαλή βάση.
Εξασφαλίστε επαρκή εξαερισμό γύρω από την αντλία για τη σωστή
λειτουργία και ψύξη του κινητήρα.
Περιστροφή της κεφαλής αντλίας (προαιρετικά)
8.3
Η αντλία είναι προδιαμορφωμένη με κατακόρυφο προσανατολισμό εκκένωσης,
ο οποίος ισχύει για τις περισσότερες εγκαταστάσεις.
Σε ορισμένες εφαρμογές, η περιστροφή της κεφαλής αντλίας μπορεί να
διευκολύνει την εγκατάσταση της αντλίας και των σωληνώσεων. Η περιστροφή
της κεφαλής αντλίας είναι προαιρετική και πρέπει να γίνει πριν από την
τοποθέτηση της αντλίας.
1. Βεβαιωθείτε ότι ο στεγανοποιητικός δακτύλιος έχει τοποθετηθεί σωστά
στην αυλάκωση μετά την περιστροφή.
Ο στεγανοποιητικός δακτύλιος λιπαίνεται και δεν θα πρέπει να χρειάζεται
περισσότερη λίπανση.
2. Όταν το στόμιο εκκένωσης της αντλίας είναι σε οριζόντια διαμόρφωση,
πρέπει να τοποθετηθεί αποστάτης στον κινητήρα, για να ανυψωθεί το
μπροστινό μέρος της αντλίας για να αποφευχθούν παρεμβολές.
YΠOΔEIΞH Χρησιμοποιήστε τους πλαστικούς αποστάτες
αποστολής (υλικό συσκευασίας), για να παράσχετε επιπλέον
υποστήριξη κάτω από τα πέλματα του κινητήρα.
Περιστροφή της κεφαλής αντλίας (P030)
8.3.1
① Κατακόρυφο στόμιο εκκένωσης
1. Τοποθετήστε τον κινητήρα σε όρθια θέση, ακουμπώντας στο άκρο του
ανεμιστήρα του κινητήρα.
2. Αφαιρέστε τις οκτώ βίδες από το περίβλημα αντλίας.
3. Τραβήξτε το περίβλημα μακριά από τον προσαρμογέα/φράγμα του
κινητήρα.
4. Περιστρέψτε το περίβλημα 90 ° , ευθυγραμμίζοντας τις οπές των βιδών στο
περίβλημα και τον προσαρμογέα/φράγμα του κινητήρα.
⑧ Κρουνός έρματος (ένσφαιρη βαλβί-
δα) και άνοιγμα εισαγωγής τύπου γά-
στρας
② Οριζόντιο στόμιο εκκένωσης
