HR
9.2
Pokretanje pumpe
1. Provjerite jesu li svi ventili otvoreni i priključci pumpe pravilno spojeni.
UPUTA Kako bi se izbjegla kavitacija, na glavi pumpe potreban je
pozitivan usis.
2. Zatvorite ispusni ventil.
3. Uključite pumpu.
4. Polako otvorite ispusni ventil kako biste prilagodili brzinu i tlak protoka. Ne
pokušavajte podesiti protok usisnim ventilom.
9.3
Provjera okretanja motora
Ako se pumpa okreće unatrag, radit će uz veliko smanjenje protoka i tlaka.
1. Pokrenite motor na 1 s ... 2 s i promatrajte okretanje ventilatora motora.
2. Kako biste pronašli pravilan smjer okretanja motora, pogledajte:
• strelicu s oznakom smjera utisnutu u kućište pumpe
• naljepnicu s prikazom okretanja na stražnjoj strani motora pumpe
3. Ako smjer okretanja motora ne odgovara smjeru koji strelice pokazuju, proučite
dijagram ožičenja na pumpi i otklonite sve probleme s ožičenjem.
9.4
Isključivanje pumpe
1. Isključite motor.
2. Polako zatvorite ispusni ventil.
3. Zatvorite usisni ventil.
10 Čišćenje i održavanje
POZOR! Sigurnosni rizik
Nepravilno održavanje pumpe moglo bi prouzročiti nesigurnost u radu.
Prije održavanje isperite pumpu i iscijedite sve tekućine.
10.1
Preporučeni raspored održavanja
Održavanje ovisi o vrsti tekućine koja se pumpa i specifičnoj primjeni. Specifični
raspored održavanja mora se utvrditi na temelju pregleda unutarnjih dijelova i mjerenja
istrošenih komponenti.
UPUTA Prije pregleda pumpu uvijek isključite iz upotrebe.
Tablica 16: Preporučeni raspored održavanja
Vrsta tekućine
Čista voda, čista morska voda ili rashladni sus-
tavi u zatvorenoj petlji
Voda zagađena krutinama
Ulazna voda izvan uobičajenih radnih tempe-
ratura. Pogledajte odjeljak
Tehnički podaci
stranici 135
10.2
Ispiranje i pražnjenje pumpe
1. Kako biste uklonili unutarnji tlak, prije održavanja ispustite tekućinu iz pumpe.
2. Pravilno isključite pumpu (pogledajte odjeljak
3. Na ulazni ventil priključite izvor tekućine za ispiranje.
4. Na ispusni ventil priključite ispust tekućine za ispiranje.
5. Otvorite ulazni i ispusni ventil za ispiranje.
6. Tekućinu za ispiranje usmjerite u sustav sve dok ne očistite pumpu.
132
Razdoblje
Rotor i brtve pumpe pregledajte svakih 6 mje-
seci ili nakon 2000 h rada
Pregledajte rotor i brtve pumpe ako se radni
učinak smanji.
na
Isključivanje pumpe
na stranici 132).
7. Zaustavite tekućinu za ispiranje kako bi se iz pumpe iscijedile sve tekućine.
10.3
Demontaža pumpe

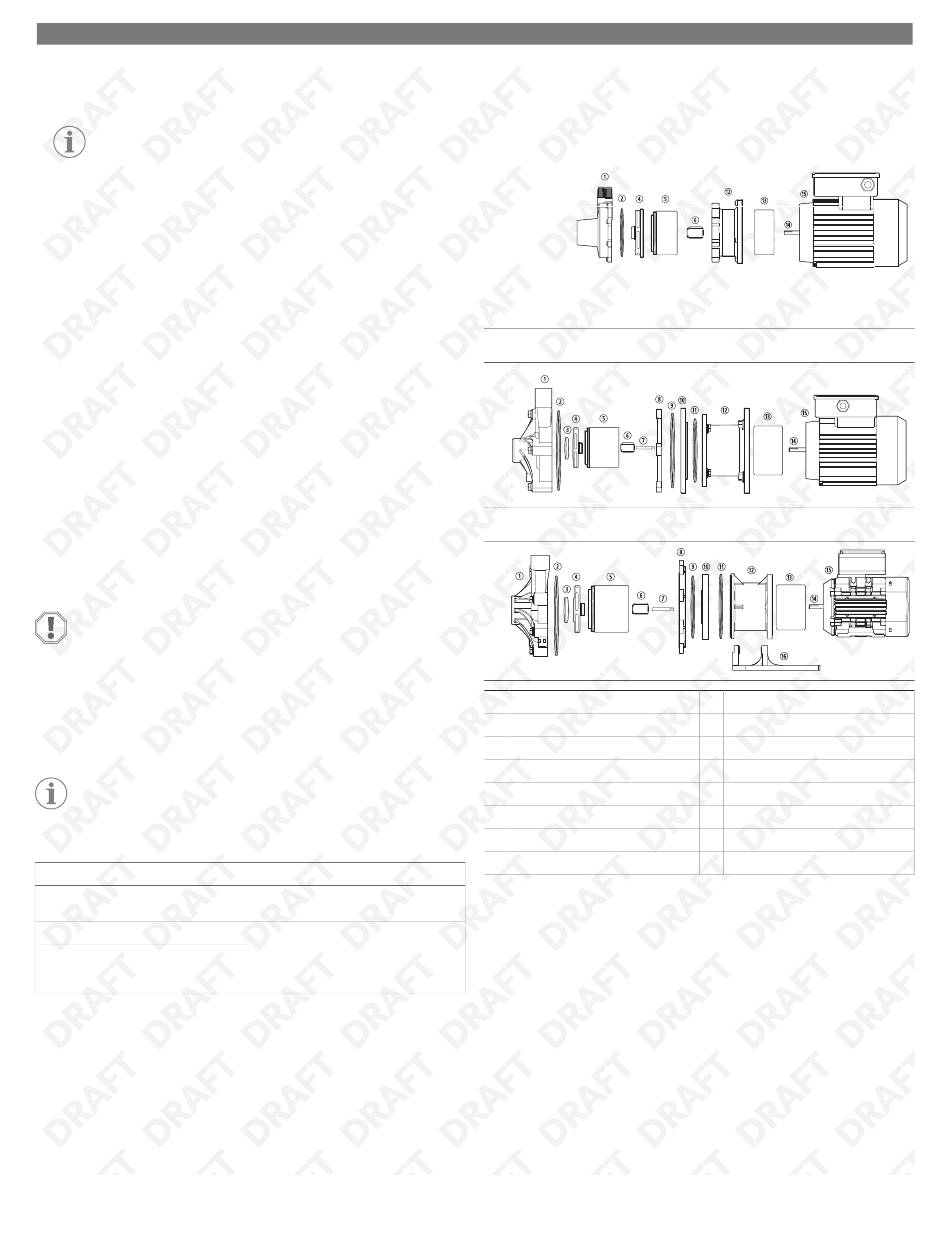

Prikaz sastavnih dijelova – P030
Prikaz sastavnih dijelova – P045, P062, P075, P100
Prikaz sastavnih dijelova – P137, P150, P200
① Kućište pumpe
② O-prsten kućišta
③ Potisni prsten rotora
④ Sklop rotora
⑤ Pogonski sklop rotora
⑥ Čahura rotora
⑦ Vratilo rotora
⑧ Barijera motora
1. Isključite pumpu. Iskopčajte motor iz napajanja.
2. Isperite pumpu. Potom iscijedite svu tekućinu (pogledajte odjeljak
pražnjenje
pumpe).
3. Ako imate malu pumpu od 2 hp (1,49 kW) ili manje, pumpu i motor postavite u
uspravan položaj na stranu motora s ventilatorom ili podnožje stezaljkom pričvrstite
za radni stol.
4. Ako imate veću pumpu od 3 hp (2,24 kW) ili više, pumpu pravilno postavite na pod
tako da glavu pumpe okrenete prema gore.
5. Uklonite vijke i zupčaste podloške (ako ih ima) koji glavu pumpe drže pričvršćenu za
adapter/barijeru motora. Za uglavljene vijčane spojeve koristite odgovarajuće alate.
Adapter motora pumpe P030 sadrži barijeru, dok drugi modeli imaju odvojenu
barijeru motora i adapter motora.
6. Čvrsto držite glavu pumpe ili motor (ovisno o veličini i težini modela) pa povucite
ravno prema van kako biste glavu pumpe odvojili od motora.
7. Ako glava pumpe ima opcionalnu brtvu s O-prstenom, pazite da O-prsten ostane na
adapteru motora.
⑨ Barijera motora
⑩ Prsten stezaljke (P200 ga nema)
⑪ O-prsten stezaljke
⑫ Adapter motora
⑬ Vanjski pogonski magnet
⑭ Vratilo motora
⑮ Motor
⑯ Podnožje (P200 ga nema)
Ispiranje i
