Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen

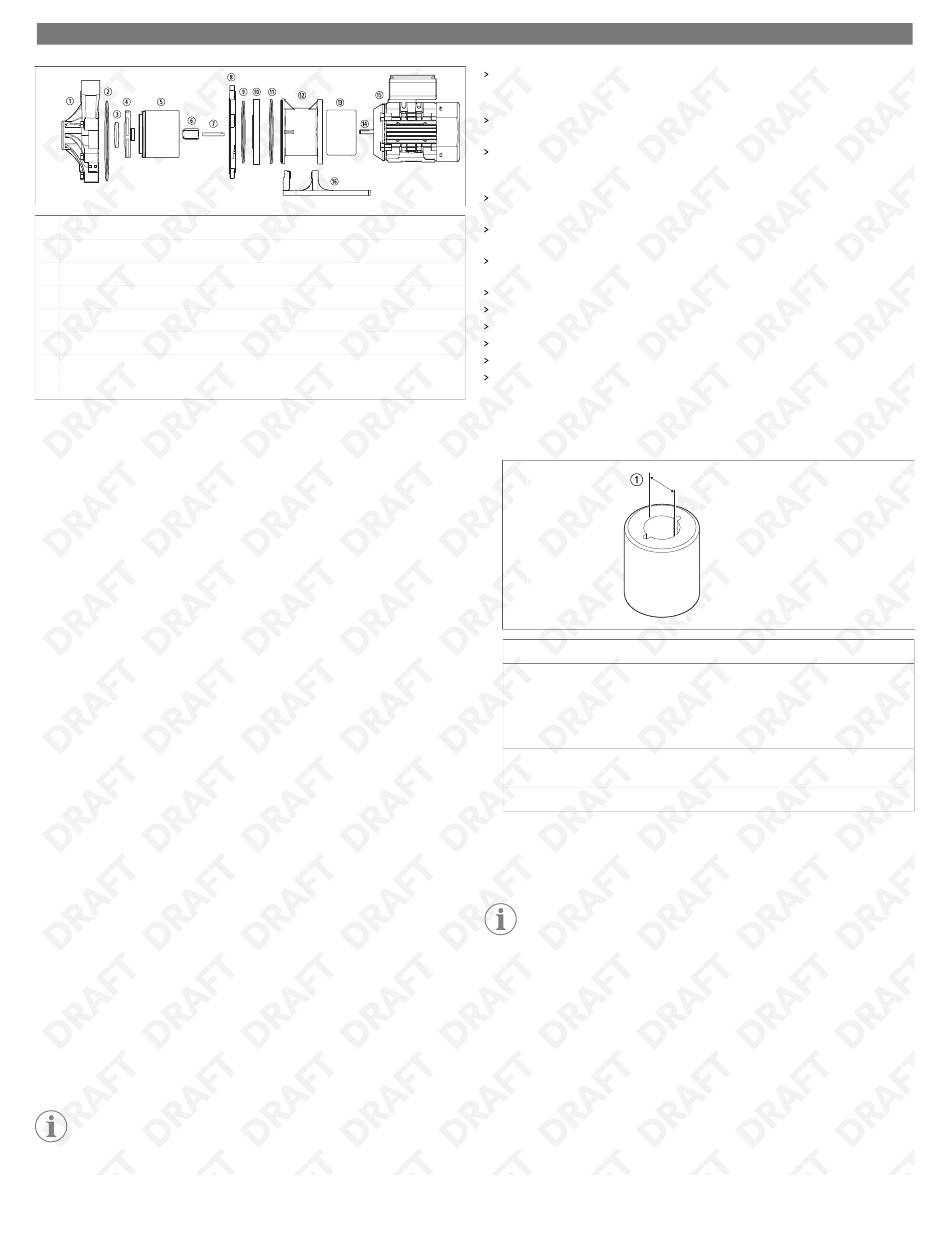

① Carcasă pompă
② Garnitură inelară carcasă
③ Inel de împingere al rotorului
④ Ansamblu rotor
⑤ Ansamblu de antrenare rotor
⑥ Bucşă rotor
⑦ Ax rotor
⑧ Barieră motor
1. Opriţi pompa. Izolaţi motorul de sursa de alimentare.
2. Purjaţi pompa. Apoi scurgeţi tot lichidul (consultaţi capitolul
pompei).
3. Pentru pompe mici cu 2 hp (1,49 kW) sau mai puţin, aşezaţi pompa şi motorul într-
o poziţie verticală pe capătul cu ventilator al motorului sau fixaţi bine piciorul pe un
banc de lucru.
4. Pentru pompe mai mari cu 3 hp (2,24 kW) sau mai mult, aşezaţi pompa în siguranţă
pe podea, cu capul pompei orientat în sus.
5. Scoateţi şuruburile sau bolţurile şi şaibele de blocare (dacă există) care fixează capul
pompei de adaptorul/bariera motorului. Utilizaţi unelte adecvate pentru elementele
de fixare instalate.
Adaptorul motorului pompei P030 include bariera, în timp ce alte modele au o
barieră de motor şi un adaptor de motor separate.
6. Ţineţi ferm capul pompei sau motorul, în funcţie de dimensiunea şi greutatea
modelului, şi trageţi drept pentru a decupla capul pompei şi motorul.
7. În cazul în care capul pompei dispune de garnitura inelară opţională, asiguraţi-vă că
aceasta rămâne pe adaptorul de motor.
8. Aşezaţi capul pompei pe un banc de lucru cu carcasa în sus.
9. Scoateţi şuruburile sau bolţurile de la exteriorul carcasei pompei.
Numărul de elemente de fixare a carcasei depinde de modelul pompei.
10. Ţineţi ferm carcasa pompei şi trageţi drept în sus pentru a o scoate de pe capul
pompei.
11. Scoateţi inelul de împingere al rotorului, ansamblul rotorului, ansamblul de antrenare
al rotorului şi apoi bucşa rotorului.
12. Scoateţi axul rotorului.
La pompa P030, axul rotorului este ataşat la adaptorul de motor. Pentru toate
celelalte modele, axul rotorului este ataşat la bariera motorului.
13. Scoateţi bariera motorului şi garnitura inelară (dacă există) de pe adaptorul
motorului.
14. Numai P045, P062, P075, P100, P137, P150, P200: Dacă este necesar, loviţi uşor
partea din spate a barierei motorului cu o tijă moale din lemn sau plastic pentru a o
disloca.
15. Numai P045, P062, P075, P100, P137, P150, P200: Scoateţi inelul de prindere şi
garnitura inelară a clemei de pe adaptorul motorului.
16. Strângeţi piuliţele înainte de demontare pentru a vă asigura că nu iese din capul
pompei.
10.4
Inspectarea componentelor pompei
INDICAŢIE Contactaţi serviciul de asistenţă pentru clienţi Dometic pentru un
kit de uzură a pompei sau un kit de înlocuire a capului umed al pompei, dacă
este necesar.
⑨ Barieră motor
⑩ Inel de prindere (nu este inclus la P200)
⑪ Garnitură inelară clemă
⑫ Adaptor motor
⑬ Magnet de antrenare exterior
⑭ Ax motor
⑮ Motor
⑯ Picior (nu este inclus la P200)
Purjarea şi golirea
Verificaţi dacă prezintă semne de uzură sau deteriorare carcasa pompei. Căutaţi
semne de frecare, crăpare pe inelul de împingere sau deteriorarea suportului axului
frontal.
Verificaţi dacă rotorul, antrenarea, inelul de împingere, bucşa şi suprafaţa de rulare
dintre rotor şi capul pompei prezintă uzură.
Înlocuiţi bucşa dacă dimensiunile acesteia depăşesc limita de diametru maxim
din cauza uzurii. Consultaţi capitolul
dimensiunile acceptabile.
Verificaţi dacă interiorul şi exteriorul barierei motorului prezintă uzură sau semne de
frecare.
Verificaţi dacă unitatea exterioară prezintă frecare, deteriorare, coroziune sau magneţi
slăbiţi.
Verificaţi dacă garnitura inelară prezintă atac chimic, umflare, fragilitate, tăieturi sau
alte daune.
Înlocuiţi garnitura inelară dacă este uzată sau deteriorată.
Înlocuiţi inelul de prindere uzat sau deteriorat.
Curăţaţi piesele reutilizabile folosind un agent de curăţare delicat.
Îndepărtaţi orice material abraziv.
Înlocuiţi pompa dacă axul motorului este uzat sau deteriorat la nivelul garniturii.
Verificaţi rulmenţii motorului prin rotirea manuală a motorului. Dacă rotaţia axului nu
este lină sau are joc radial/axial, înlocuiţi pompa.
10.4.1
Toleranţa la uzură a bucşei rotorului
1. Utilizaţi următoarea diagramă şi tabelul pentru a decide uzura bucşei rotorului.
Model
• P030
• P045
• P062
• P075
• P100
• P137
• P150
P200
2. Dacă diametrul interior măsurat depăşeşte toleranţa maximă, înlocuiţi bucşa.
10.5
Instalarea setului de uzură a pompei
INDICAŢIE Acest kit este opţional şi se vinde separat.
1. Aşezaţi rotorul/ansamblul de antrenare interior cu rotorul orientat în sus într-o presă
de montare/demontare. Dacă este necesar, sprijiniţi partea inferioară a ansamblului
cu blocuri pentru a permite căderea bucşei.
2. Introduceţi o tijă din plastic sau lemn cu diametrul de 1 in (25,4 mm) prin rotor şi
împingeţi bucşa afară.
3. Scoateţi ansamblul rotorului din presa de montare/demontare.
4. Aşezaţi ansamblul rotorului pe o suprafaţă plană, cu inelul de împingere al rotorului
cu faţa în jos.
5. Cu faţa crestă a bucşei de schimb îndreptată spre spatele unităţii interioare, aliniaţi
porţiunea plană a bucşei cu porţiunea plană a magnetul de antrenare interior.
6. Împingeţi uşor bucşa în unitatea interioară până când bucşa ajunge la fund.
7. Reasamblaţi pompa (consultaţi
Reasamblarea pompei
Toleranţa la uzură a bucşei rotorului
pentru
Diametrul interior al bucşei
0,42 in (10,54 mm)
0,52 in (13,08 mm)
0,78 in (19,81 mm)
pagină 158).
