① Verticaal gerichte afvoer
1. Verwijder de vier klemringbouten, borgringen en platte ringen.
2. Draai de klemring 90 ° en lijn daarbij de boutopeningen op de klemring en
motoradapter/-afbakening uit.
3. Plaats de klemringbouten, borgringen en platte ringen weer terug.
8.4
De pomp monteren

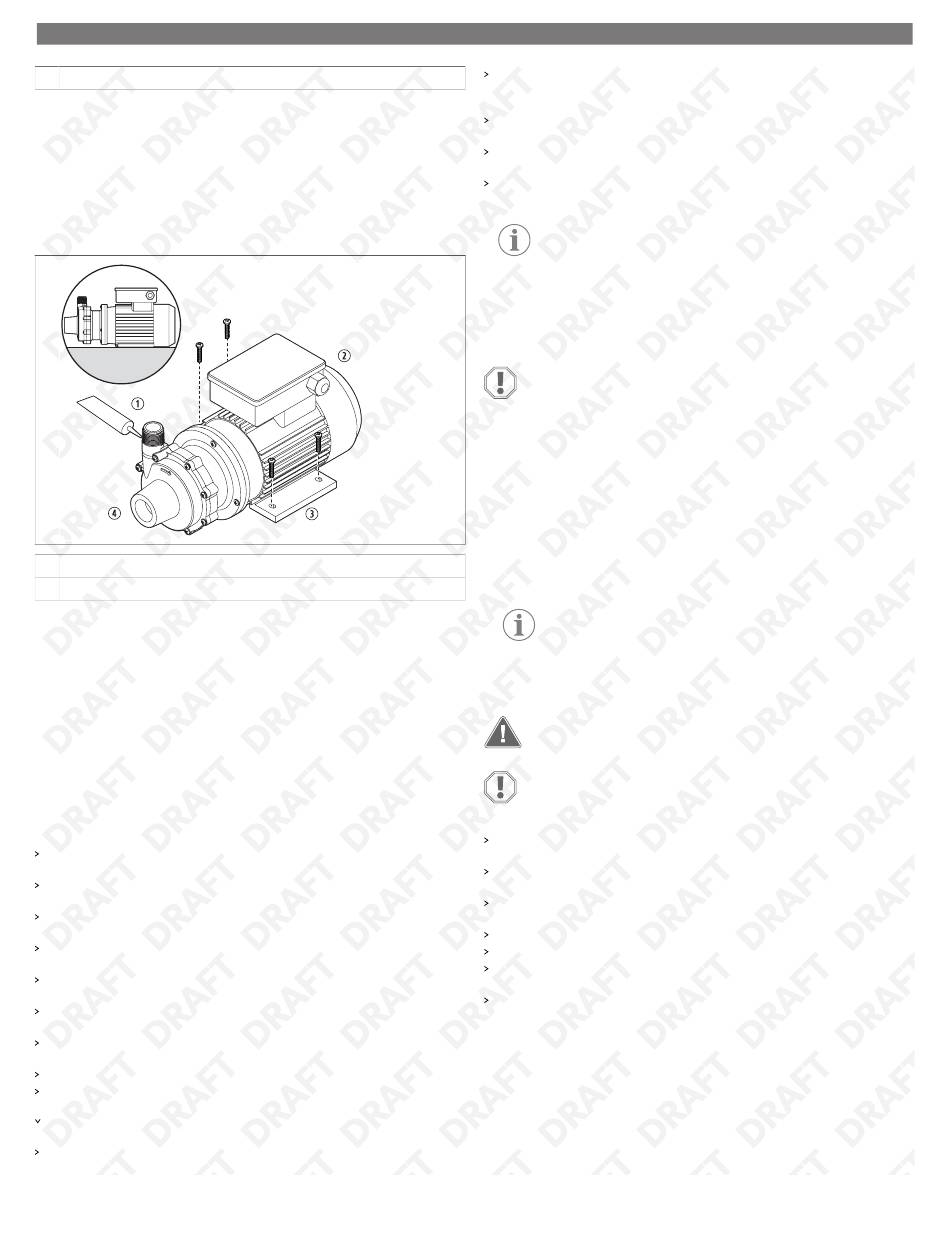

Monteer de pomp op de gewenste plek en zet hem stevig vast (P030 wordt getoond):
① Afdichtmiddel
② Motor
1. Plaats de pompmotor op de gewenste locatie en markeer de positie van de
montagegaten.
2. Boor gaten voor de montageschroeven.
3. Als de pomp is geleverd met plastic vulringen, plaats deze dan onder de
motorvoeten.
4. Draai de schroeven vast om de pomp stevig op zijn plek te monteren.
5. Gebruik een geschikte leidingafdichting of -tape voor de schroefdraden en andere
leidingverbindingen.
6. Zet alle verbindingen vast en gebruik geschikt gereedschap voor de specifieke
leidingmaterialen.
8.5
Leidingen aansluiten
Om belasting van het pomphuis te voorkomen, moeten de leidingen in de buurt van
de pomp afzonderlijk worden ondersteund.
Plaats een zeef op de inlaatleiding om te voorkomen dat verontreiniging in de pomp
terechtkomt.
Om de wrijving in de leidingen te minimaliseren, moeten de leidingen aan de
aanzuigzijde van de pomp recht en kort zijn.
Zorg dat bochten en kleppen op minstens tien pijpdiameters afstand van de aanzuig-
en afvoeropening worden geplaatst.
Monteer de aanzuigleidingen op hetzelfde niveau of licht omhoog lopend naar de
pomp.
Zorg dat de aanzuigleiding geen verhogingen hee, om luchtopeenhoping te
voorkomen.
De aanzuigleiding moet ten minste hetzelfde formaat hebben als de inlaatpoort van
de aanzuiging of zelfs een slag groter, zodat de NPSHa niet wordt beïnvloed.
Gebruik niet een kleiner formaat aanzuigleiding.
Zorg ervoor dat er een terugslagklep en regelklep (indien gebruikt) zijn geïnstalleerd
op de afvoerleiding.
De terugslagklep helpt voorkomen dat de pomp schade oploopt als gevolg van
water slag. De regelklep regelt het debiet.
Installeer isolatiekleppen op de aanzuig- en afvoerleidingen om de pomp
toegankelijk te maken voor onderhoud.
58
② Horizontaal gerichte afvoer
③ Poot
④ Pompkop
Als een flexibele slag nodig is, gebruik dan een versterkte slang met de juiste
certificering voor de temperatuur, druk en bestendigheid tegen chemicaliën voor de
te verpompen vloeistof.
Gebruik een geschikte leidingafdichting of -tape voor de schroefdraden en andere
leidingverbindingen.
Om blokkade van het aanzuigdebiet te voorkomen, dient u te zorgen dat de
aanzuigklep volledig geopend is.
Installeer een spoelsysteem in de leidingen zodat de pomp kan worden gespoeld
voordat deze wordt verwijderd voor onderhoud.
INSTRUCTIE De pompmodellen P062, P075, P100, P137, P150 en P200
worden geleverd met mogelijkheden voor aansluiting van een door te
klant te installeren 0,25 in (6,35 mm)-afvoer in het waaierhuis. Zorg dat het
pomp een toepasselijk formaat hee voor het vereiste debiet, om optimale
prestaties te waarborgen.
8.6
Een aftapplug of -klep aansluiten (optioneel)
LET OP! Gevaar voor schade
Draai de aapplug of -klep niet overmatig vast tijdens de installatie.
Alleen P062, P075, P137, P150, P200: In het waaierhuis is een aapplug of -klep
geïnstalleerd om vloeistoffen te verwijderen voordat onderhoud aan de pomp wordt
uitgevoerd.
U kunt als volgt een optionele aapplug of -klep aansluiten:
1. Klem het waaierhuis vast op een kolomboormachinetafel.
2. Gebruik een boor van 0,44 in (11,10 mm) en de gegoten nok als richtlijn.
3. Boor volledig door de gegoten nok tot in het binnenste van het waaierhuis.
4. Gebruik een tap van 0,25 in (6,35 mm) NPT.
5. Tap de opening in de gegoten nok tot de geschikte diepte.
INSTRUCTIE Tap niet te diep.
8.7
De elektrische verbindingen maken
WAARSCHUWING! Gevaar voor elektrische schokken
De installatie mag alleen worden uitgevoerd door een bevoegde elektricien.
LET OP! Gevaar voor schade
Raadpleeg het schakelschema voor de pomp om de juiste elektrische
verbindingen te maken.
Controleer de spanning op het gegevensplaatje, de rotatieverbinding en zorg voor
een goede aarding voordat u het apparaat aansluit op het elektriciteitsnet.
Zorg ervoor dat de spanning, frequentie en fase van de pomp overeenkomen met de
stroomvoorziening van de installatie.
Gebruik of installeer de pomp niet als de spanning, frequentie, fase en ampère op het
gegevensplaatje afwijken van het stroomvoorzieningscircuit.
Gebruik een stroomonderbreker ter bescherming van de motor.
Gebruik een fase-uitvalbeveiliging om driefasenmotoren te beschermen.
Bij pompen met dubbel voltage moet de pomp worden aangesloten op het
specifieke voltage voor de toepassing.
Zorg ervoor dat de vermogensmonitoren of frequentieregelaars correct zijn
geïnstalleerd in overeenstemming met de instructies van de fabrikant.
