PT
8.2
Local de montagem
NOTA! Risco de danos
O motor não é submersível e tem de ser colocado num ambiente seco.
A saída da bomba tem de estar acima da entrada.
Não instale a bomba na vertical ou com o motor abaixo da bomba.

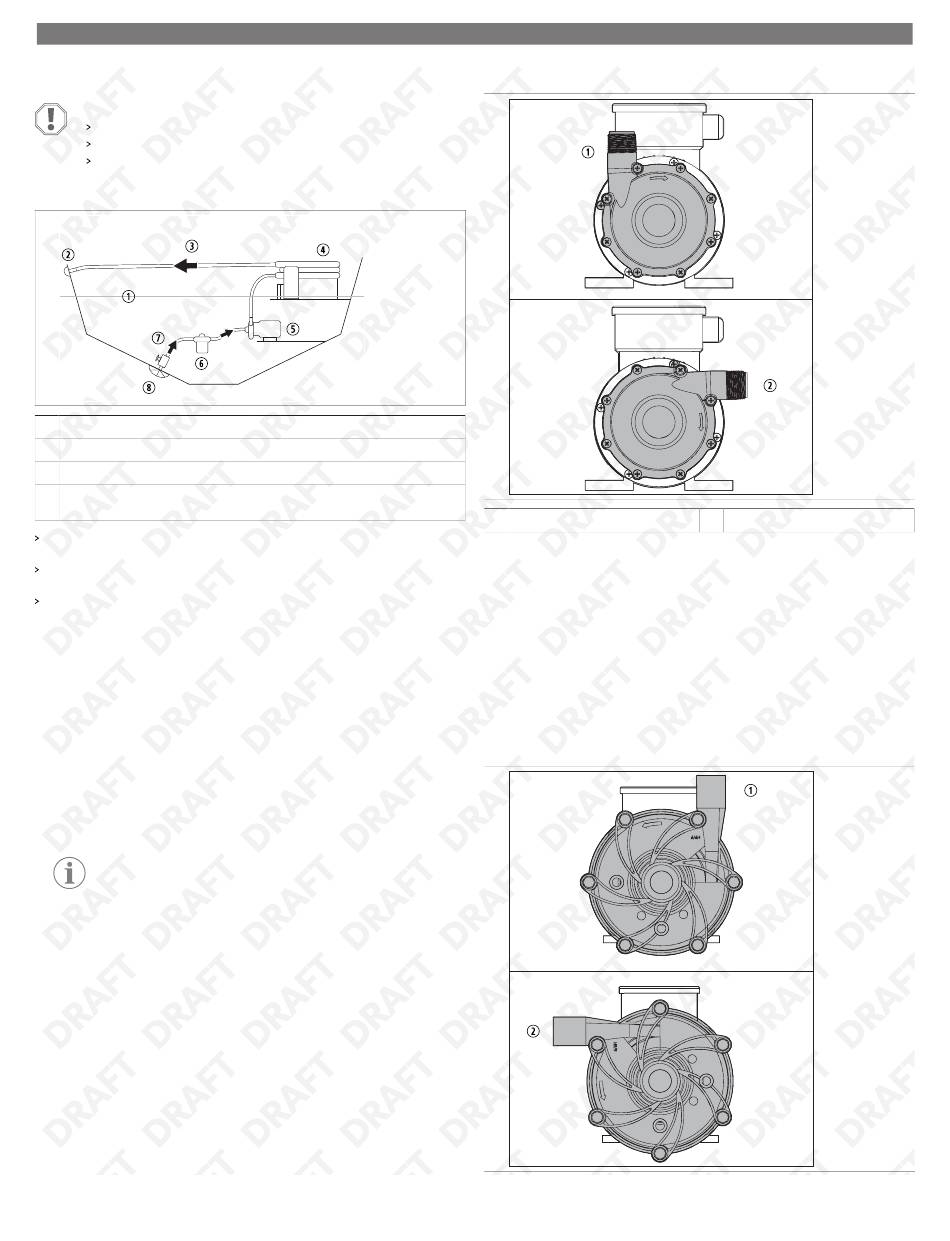

Consulte o diagrama seguinte ao selecionar o local de instalação.
q
① nível da água
② Saída da água do mar
③ Fluxo de saída
④ Bobina do condensador de ar condicio-
nado
Coloque a bomba o mais abaixo possível da linha de água, para obter o melhor
desempenho e minimizar a elevação por sucção.
Coloque a bomba num local que permita a montagem numa posição horizontal
nivelada, numa base segura.
Certifique-se de que existe uma ventilação adequada à volta da bomba para o
funcionamento e arrefecimento adequados do motor.
8.3
Rodar a cabeça da bomba (opcional)
A bomba está pré-configurada com uma orientação de descarga vertical, que é
aplicável à maioria das instalações.
Em algumas aplicações, rodar a cabeça da bomba pode facilitar a instalação da bomba
e da tubagem. Rodar a cabeça da bomba é opcional e deve ser feito antes de montar a
bomba.
1. Certifique-se de que o o-ring está devidamente assente na ranhura após rodar.
O o-ring está lubrificado e não deve necessitar de mais lubrificação.
2. Quando a descarga da bomba está numa configuração horizontal, é necessário
calçar o motor para levantar a parte dianteira da bomba para evitar interferências.
OBSERVAÇÃO Utilize os calços de transporte de plástico (material de
embalagem) para proporcionar um suporte adicional por baixo dos pés
do motor.
40
⑤ Bomba
⑥ Filtro de rede
⑦ Fluxo de entrada
⑧ Válvula de entrada (válvula de esfera) e
entrada do passa-cascos do tipo recolha
8.3.1
Rodar a cabeça da bomba (P030)
① Descarga vertical
1. Coloque o motor numa posição vertical, apoiado na extremidade da ventoinha do
motor.
2. Retire os oito parafusos do alojamento da bomba.
3. Afaste o alojamento do adaptador/barreira do motor.
4. Rode o alojamento 90 ° , alinhando os orifícios dos parafusos no alojamento e no
adaptador/barreira do motor.
5. Empurre o alojamento para baixo para o assentar no adaptador/barreira do motor.
6. Instale novamente os parafusos.
8.3.2
Rodar a cabeça da bomba (outros modelos)
Utilize as seguintes instruções para rodar a cabeça da bomba dos modelos P045, P062,
P075, P100, P137, P150, P200.
② Descarga horizontal
