HR
q

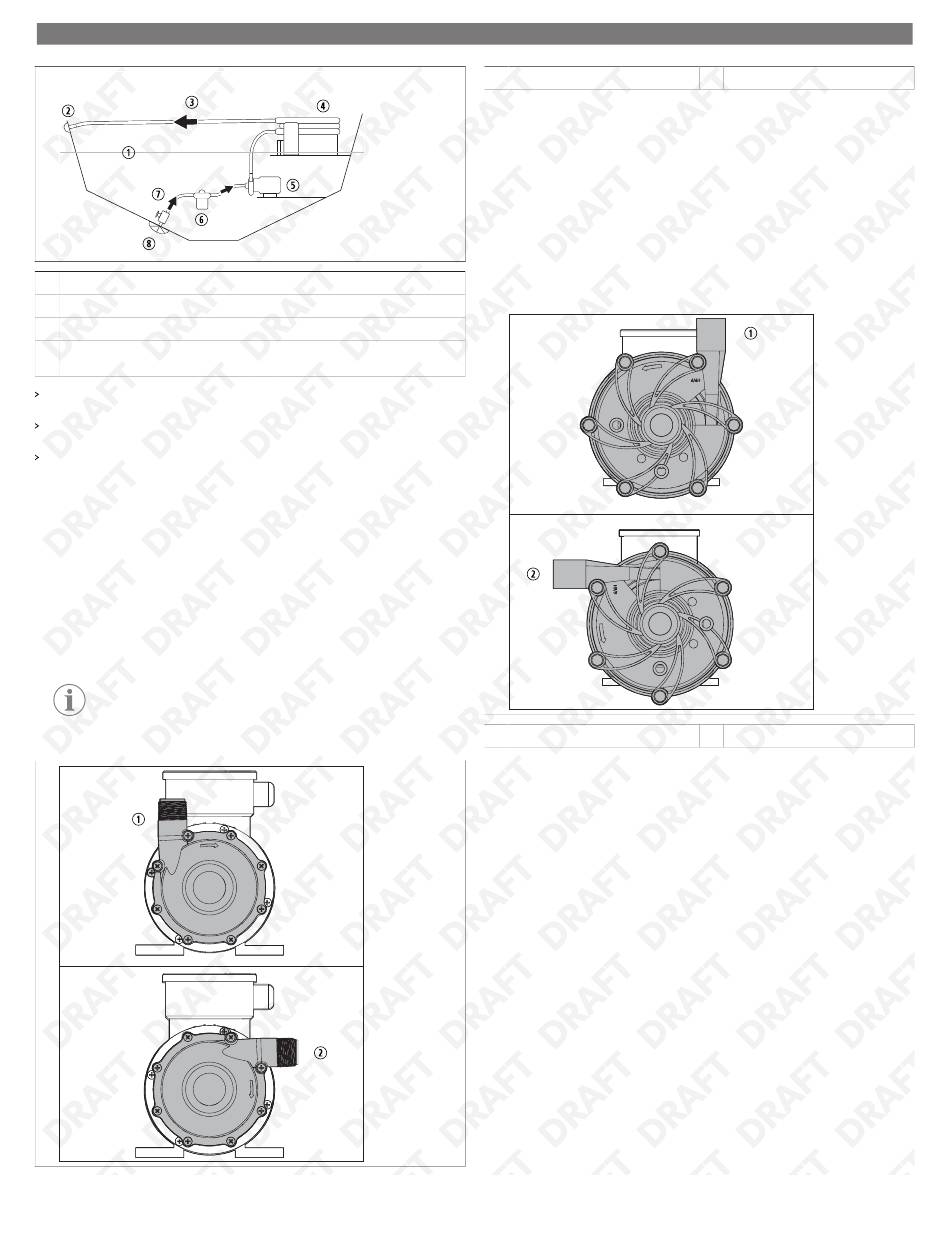

① Razina vode
② Izlaz morske vode
③ Izlazni protok
④ Zavojnica kondenzatora klima-uređaja
(A/C)
Radi najbolje učinkovitosti i minimiziranja usisnog uspona pumpu postavite što je
moguće dublje ispod razine vode.
Pumpu postavite na mjesto koje će omogućiti montažu u ravnom, horizontalnom
položaju, na čvrstoj podlozi.
Za pravilan rad i hlađenje motora osigurajte dostatnu ventilaciju oko pumpe.
8.3
Zakretanje glave pumpe (opcionalno)
Pumpa je unaprijed konfigurirana s okomitom orijentacijom ispusta, koja je primjenjiva
na većinu instalacija.
U nekim primjenama zakretanje glave pumpe može olakšati instalaciju pumpe i cijevi.
Zakretanje glave pumpe izvodi se po potrebi i mora se izvršiti prije montaže pumpe.
1. Pazite da nakon zakretanja O-prsten bude pravilno smješten u utoru.
O-prsten je podmazan pa dodatno podmazivanje ne bi smjelo biti potrebno.
2. Kada je ispust iz pumpe u vodoravnoj konfiguraciji, motor je potrebno podložiti tako
da se prednja strana pumpe podigne kako bi se izbjegle smetnje.
UPUTA Kao dodatnu potporu ispod podnožja motora upotrijebite
plastične podloške (priložene u ambalaži).
8.3.1
Zakretanje glave pumpe (P030)
130
⑤ Pumpa
⑥ Filtar
⑦ Ulazni protok
⑧ Oplatni (kuglasti) ventil i ulaz s hvatačem
vode kroz oplatu
① Okomiti ispust
1. Postavite motor uspravno, tako da dolje bude strana s ventilatorom.
2. Uklonite osam vijaka s kućišta pumpe.
3. Povlačenjem odvojite kućište od adaptera/barijere motora.
4. Zakrenite kućište za 90 ° , tako da poravnate otvore za vijke na kućištu i adapteru/
barijeri motora.
5. Pritisnite kućište prema dolje tako da sjedne na adapter/barijeru motora.
6. Vratite vijke na mjesta.
8.3.2
Zakretanje glave pumpe (drugi modeli)
Zakretanje glave pumpe na modelima P045, P062, P075, P100, P137, P150 i P200
provedite prema sljedećim uputama.
① Okomiti ispust
1. S prstenova stezaljki uklonite četiri vijka, zupčaste podloške i ravne podloške.
2. Prsten stezaljke zakrenite za 90 ° , tako da poravnate otvore na prstenu stezaljke i
adapteru/barijeri motora.
3. Vijke, zupčaste podloške i ravne podloške prstenova stezaljki vratite na mjesto.
8.4
Montaža pumpe
Pumpu pravilno montirajte na željeno mjesto (prikazan je model P030):
② Vodoravni ispust
② Vodoravni ispust
