9.1
Pumba eeltäitmine
Pump ei eeltäitu ise.
1. Pumbapea eeltäitmiseks paigaldage pumbapea veepiirist madalamale.
2. Ühendage väline vedelikuallikas pumbaga.
3. Avage sisselaske- (imi-) ja tühjendusklapid täielikult, et võimaldada pumbal
vedelikuga täituda.
9.2
Pumba käivitamine
1. Veenduge, et kõik klapid oleksid avatud ja pumba ühendused kindlad.
MÄRKUS Pump vajab kavitatsiooni vältimiseks pumbapeas positiivset
imemist.
2. Sulgege tühjendusklapp.
3. Lülitage pump sisse.
4. Avage aeglaselt tühjendusklapp, et reguleerida voolukiirust ja rõhku. Ärge proovige
voolu imiklapiga reguleerida.
9.3
Mootori pööramise kontrollimine
Tagurpidi töötav pump pumpab, kuid oluliselt vähenenud voolu ja rõhuga.
1. Käitage mootorit 1 s ... 2 s ja järgige mootori ventilaatori pöörlemist.
2. Õige mootori pöörlemissuuna leidmiseks vaadake järgnevat:
• pumba korpusesse vormitud suunanool,
• pumba mootori tagaküljel olev pööramise kleebis.
3. Kui mootori pöörlemissuund ei ühti suunanoole suunaga, kontrollige pumba
juhtmestiku skeemi ja lahendage kõik juhtmestikuga seotud probleemid.
9.4
Pumba väljalülitamine
1. Seisake mootor.
2. Sulgege aeglaselt tühjendusklapp.
3. Sulgege imiklapp.
10 Puhastamine ja hooldamine
TÄHELEPANU! Ohutusrisk
Pumba vale hooldamine võib põhjustada ebaturvalist tööd.
Enne hooldust loputage ja eemaldage pumbast kõik vedelikud.
10.1
Soovitatav hooldusgraafik
Hooldus oleneb pumbatava vedeliku olemusest ja konkreetsest rakendusest.
Konkreetne hooldusgraafik tuleb määrata kindlaks sisemiste komponentide kontrollimise
ja kuluüksuste mõõtmise põhjal.
MÄRKUS Enne ülevaatust eemaldage pump alati kastusest.
Tabel 21: Soovitatav hooldusgraafik
Vedeliku tüüp
Puhas vesi, puhas merevesi või suletud ahela-
ga jahutussüsteemid
Tahke ainega saastunud vesi
Sisselaske vesi on tavapärastest töötempera-
tuuridest väljaspool. Vt peatükki
Tehnilised
andmed
leheküljel 176
Ajavahemik
Kontrollige pumba laba ja tihendeid iga kuue
kuu järel või pärast 2000 h hooldust
Kontrollige pumba laba ja tihendeid, kui pum-
ba tõhusus on vähenenud.
10.2
Pumba loputamine ja tühjendamine
1. Sisemise rõhu eemaldamiseks tühjendage pump enne hooldust vedelikust.
2. Lülitage pump korralikult välja (vt peatükki
3. Ühendage loputusvedeliku etteanne sisselaskeklapiga.
4. Ühendage loputusvedeliku äravool väljalaskeklapiga.
5. Avage loputuse sisse- ja väljalaskeklapid.
6. Suunake süsteemi loputusvedelikku, kuni pump on puhas.
7. Lõpetage vedelikuga loputamine, et kogu vedelik saaks pumbast välja voolata.
10.3
Pumba lahtivõtmine

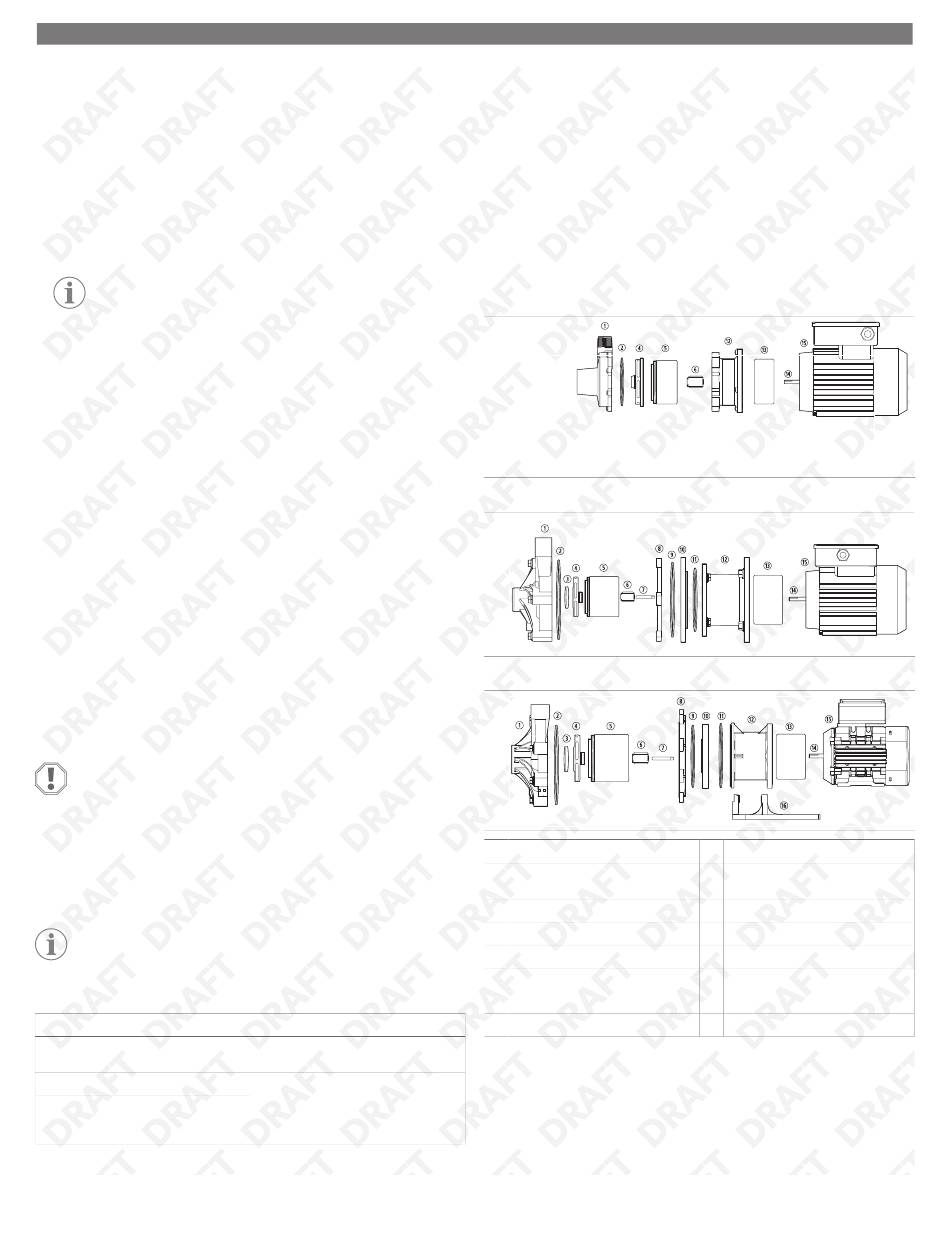

Laiendatud vaade – P030
Laiendatud vaade – P045, P062, P075, P100
Laiendatud vaade – P137, P150, P200
① Pumba korpus
② Korpuse rõngastihend
③ Laba tugirõngas
④ Laba koost
⑤ Laba ajami koost
⑥ Laba puks
⑦ Laba võll
⑧ Mootori kaitsekate
1. Lülitage pump välja. Lukustage mootor toiteallika abil.
2. Loputage pumpa. Seejärel laske kogu vedelik välja (vt peatükki
tühjendamine).
3. Väikeste 2 hp (1,49 kW) pumpade või väiksemate puhul paigutage pump ja mootor
mootori ventilaatori otsa püstisesse asendisse või kinnitage jalg kindlalt töölaua
külge.
Pumba väljalülitamine
leheküljel 173).
⑨ Mootori kaitsekate
⑩ Klamberrõngas (ei sisaldu komplektis
⑪ Klambri rõngastihend
P200)
⑫ Mootori adapter
⑬ Välimise ajami magnet
⑭ Mootorivõll
⑮ Mootor
⑯ Jalg (ei sisaldu komplektis P200)
Pumba loputamine ja
