ET
4. Suuremate 3 hp (2,24 kW) pumpade või sellest suuremate puhul paigutage pump
kindlalt põrandale nii, et pumba pea on ülespoole suunatud.
5. Eemaldage kruvid või poldid ja lukustusseibid (kui on olemas), kinnitades pumbapea
mootori adapteri/kaitsekatte külge. Kasutage paigaldatud kinnitusdetailide jaoks
sobivaid tööriistu.
Pumba P030 mootori adapter sisaldab kaitsekatet, samas kui teistel mudelitel on
mootori kaitsekate ja adapter eraldi.
6. Olenevalt mudeli suurusest ja kaalust hoidke kas pumbapeast või mootorist kindlalt
kinni ning tõmmake pumbapea ja mootori lahtiühendamiseks otse välja.
7. Kui pumbapeal on valikuline rõngastihend, veenduge, et rõngastihend jääks mootori
adapterile.
8. Pange pumbapea töölauale korpusega suunatud üles.
9. Eemaldage pumba korpuse välisküljel olevad kruvid või poldid.
Korpuse kinnitusdetailide arv oleneb pumba mudelist.
10. Hoidke pumba korpusest kindlalt ja tõmmake see pumbapea küljest eemaldamiseks
otse üles.
11. Eemaldage laba tugirõngas, laba koost, laba ajam ja seejärel laba puks.
12. Eemaldage laba võll.
Pumbal P030 on laba võll ühendatud mootori adapteriga. Kõigil teistel mudelitel on
laba võll kinnitatud mootori kaitsekatte külge.
13. Eemaldage mootori kaitsekate ja kaitsekatte rõngastihend (kui on olemas) mootori
adapterilt.
14. Ainult P045, P062, P075, P100, P137, P150, P200. Vajaduse korral koputage
õrnalt mootori kaitsekatte tagakülge pehme puidust või plastist vardaga, et see
eemaldada.
15. Ainult P045, P062, P075, P100, P137, P150, P200. Eemaldage klambrirõngas ja
klambri rõngastihend mootori adapterilt.
16. Enne eemaldamist pingutage mutreid, et see ei tuleks pumba peast välja.
10.4
Pumba komponentide kontrollimine
MÄRKUS Vajaduse korral võtke ühendust Dometicu klienditoega pumba
kulumiskomplekti või pumba niiske otsa asenduskomplekti hankimiseks.
Kontrollige pumba korpust kulumise või kahjustuste suhtes. Otsige hõõrdumise,
tugirõnga pragunemise või esivõlli toe kahjustamise märke.
Kontrollige laba, ajamit, tugirõngast, puksi ning laba ja pumbapea vahelist tööpinda
kulumise suhtes.
Asendage puks, kui selle mõõtmed ületavad kulumise tõttu maksimaalse läbimõõdu
piirväärtuse. Aktsepteeritavaid mõõtmeid vaadake jaotisest
tolerants.
Kontrollige mootori kaitsekatet seest ja väljast kulumise või hõõrdumise märkide
suhtes.
Kontrollige välimist ajamit hõõrdumise, kahjustuste, korrosiooni või lahtiste magnetite
suhtes.
Kontrollige rõngastihendit keemilise rünnaku, pundumise, rabeduse, sisselõigete või
muude kahjustuste suhtes.
Asendage rõngastihend, kui see on kulunud või kahjustatud.
Asendage kulunud või kahjustatud klambrirõngas.
Puhastage korduvkasutatavaid osi pehme puhastusainega.
Eemaldage mis tahes abrasiivne materjal.
Asendage pump, kui mootori võll tihendi juures on kulunud või kahjustatud.
Kontrollige mootori laagreid, keerates mootorit käsitsi. Kui võlli pöörlemine ei ole
sujuv või sellel esineb radiaalne/aksiaalne lõtk, asendage pump.

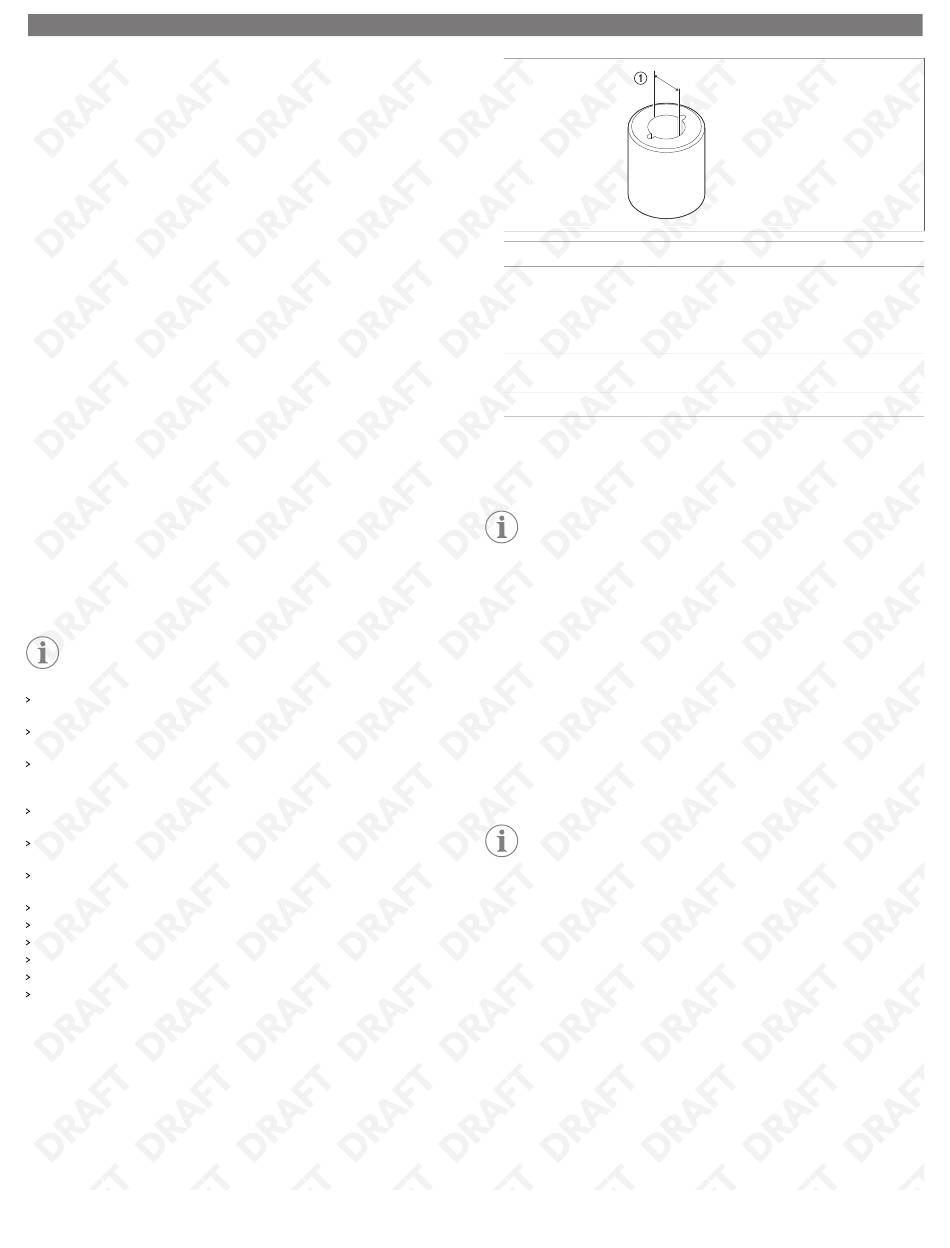

10.4.1
Laba puksi kulumise tolerants
1. Kasutage laba puksi kulumise kindlakstegemiseks järgmist diagrammi ja tabelit.
174
Mudel
• P030
• P045
• P062
• P075
• P100
• P137
• P150
P200
2. Kui mõõdetud siseläbimõõt ületab lubatud tolerantsi, asendage puks.
10.5
1. Pange tiiviku/sisemise ajami koost tiivikuga ülespoole stantsi. Vajaduse korral
toetage koostu allosa plokkidega, et puks saaks välja kukkuda.
2. Sisestage 1 in (25,4 mm) läbi tiiviku läbimõõduga plastist või puidust võll läbi tiiviku ja
vajutage puks välja.
3. Eemaldage tiiviku koost stantsist.
4. Pange laba koost lamedale pinnale nii, et laba tugirõngasoleks suunatud alla.
5. Kui asenduspuksi piludega külg on suunatud sisemise ajami tagaosa poole,
joondage puksi tasapind sisemise ajamimagneti tasapinnaga.
6. Lükake puksi õrnalt sisemisse ajamisse, kuni puks ulatub põhjani.
7. Pange pump uuesti kokku (vt peatükki
Laba puksi kulumise
10.6
Järgige alltoodud juhiseid, et paigaldada pumba märja otsa asendus enne pumba uuesti
kokkupanemist.
1. Väikeste 2 hp (1,49 kW) pumpade või väiksemate puhul paigutage pump püstisesse
asendisse mootori ventilaatori otsa või kinnitage pumba jalad kindlalt töölaua külge.
2. Suuremate 3 hp (2,24 kW) pumpade või sellest suuremate puhul paigutage pump ja
mootor kindlalt põrandale nii, et pumba pea on ülespoole suunatud.
3. Eemaldage kruvid või poldid ja lukustusseibid (kui on olemas), et kinnitada
pumbapea paigaldatud mootori kinnitite külge.
4. Hoidke pumbapeast kindlalt (või küljest, mis pole kinnitatud) ja tõmmake pumbapea
ja mootori lahtiühendamiseks otse välja.
5. Joondage asenduspumba märja otsa koostu augud mootori adapteri aukudega.
6. Paigaldage kruvid või poldid ja lukustusseibid (kui on olemas).
7. Pumba mudeli põhjal vaadake jooniseid peatükis
Pumba kulumiskomplekti paigaldamine
MÄRKUS See komplekt on valikuline ja seda müüakse eraldi.
Pumba kokkupanemine
Pumba märja otsa asenduskomplekti paigaldamine
MÄRKUS See komplekt on valikuline ja seda müüakse eraldi. Komplekt
sisaldab mootori külge kinnitatavat pumbapead.
Puksi siseläbimõõt
0,42 in (10,54 mm)
0,52 in (13,08 mm)
0,78 in (19,81 mm)
leheküljel 175).
Pumba
kokkupanek.
