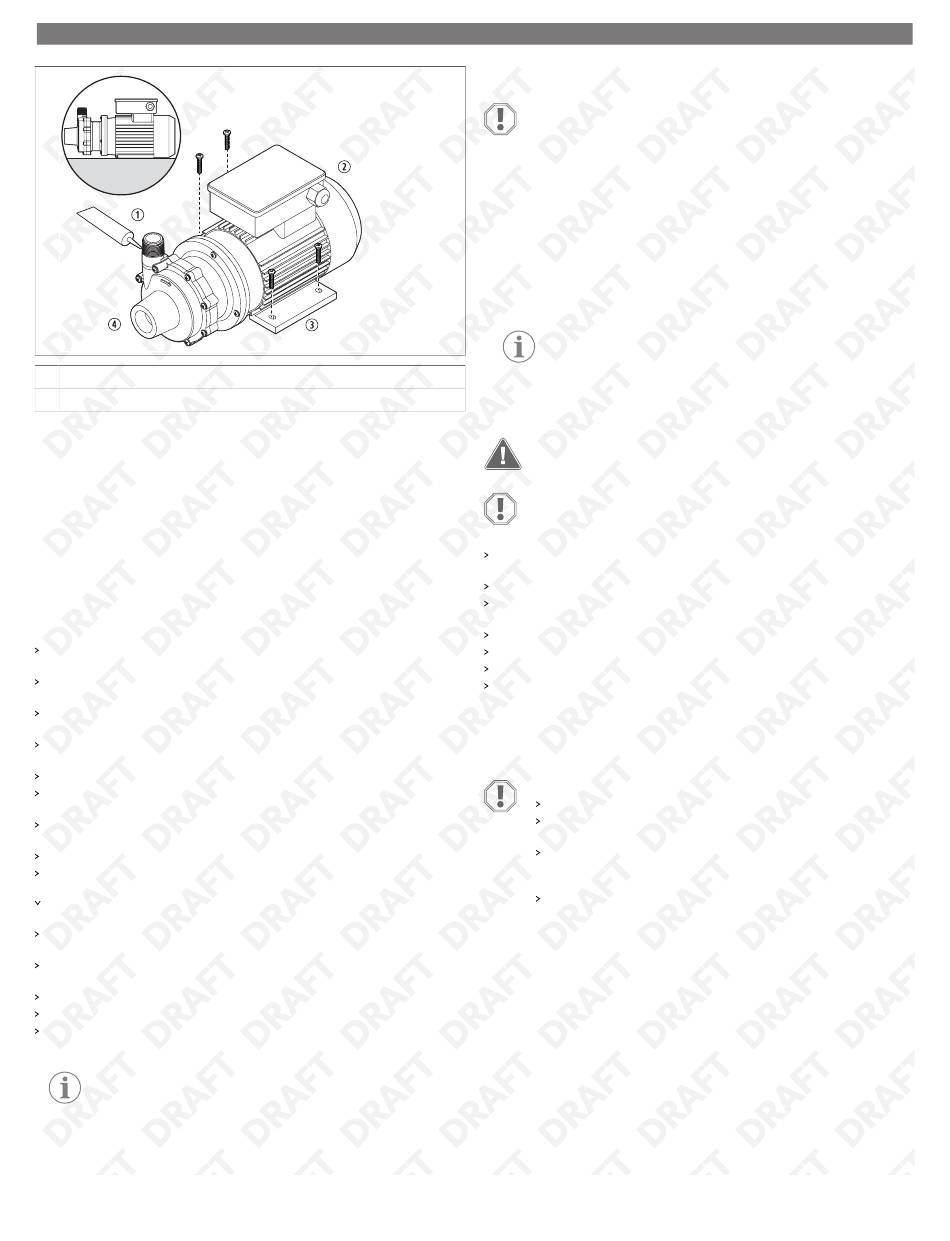

① Těsnicí hmota
② Motor
1. Umístěte motor čerpadla na požadované místo a označte polohu montážních
otvorů.
2. Vyvrtejte otvory pro upevňovací šrouby.
3. Pokud bylo čerpadlo zabaleno s plastovými přepravními podložkami, umístěte je
pod podstavec motoru.
4. Utažením šroubů zajistěte čerpadlo na místě.
5. Na závity a další potrubní spoje použijte vhodný těsnicí hmotu nebo pásku na trubky.
6. Utáhněte všechny spoje pomocí vhodných nástrojů pro materiály vybraného
potrubí.
8.5
Připojení potrubí
Abyste zabránili namáhání skříně čerpadla, zajistěte pro potrubí v blízkosti čerpadla
nezávislou oporu.
Abyste zabránili vniknutí nečistot do čerpadla spolu s kapalinou, použijte na vstupním
potrubí sítko.
Abyste minimalizovali tření v potrubí, potrubí na sací straně čerpadla musí být rovné
a krátké.
Ohyby a ventily musí být ve vzdálenosti nejméně deseti průměrů potrubí od sacího
a výtlačného otvoru.
Sací potrubí instalujte vyrovnané nebo mírně skloněné směrem k čerpadlu.
Abyste zabránili vzniku vzduchových kapes, ujistěte se, že sací potrubí nemá žádná
vysoká místa.
Ujistěte se, že sací potrubí je alespoň stejně velké jako sací vstupní otvor nebo
o jednu velikost potrubí větší, aby neovlivňovalo hodnotu NPSHa.
Nezmenšujte velikost sacího potrubí.
Ujistěte se, že je na výtlačném potrubí nainstalován zpětný ventil a regulační ventil (je-
li použit).
Zpětný ventil pomáhá zabránit poškození čerpadla vodním rázem, zatímco regulační
ventil reguluje průtok.
Aby bylo čerpadlo přístupné pro údržbu, použijte na sacím a výtlačném potrubí
separační ventily.
Pokud dáváte přednost ohebné hadici, použijte vyztuženou hadici dimenzovanou na
příslušnou teplotu, tlak a chemickou odolnost pro čerpanou kapalinu.
Na závity a další potrubní spoje použijte vhodný těsnicí hmotu nebo pásku na trubky.
Aby nedošlo k omezení sacího proudu, ujistěte se, že je sací ventil zcela otevřený.
Nainstalujte do potrubí proplachovací systém, aby bylo možné čerpadlo před
odstavením propláchnout.
POZNÁMKA Modely čerpadel P062, P075, P100, P137, P150 a P200
jsou vybaveny přípravou pro zákazníkem instalovanou výpust 0,25 in
(6,35 mm) v tělese oběžného kola. Pro dosažení nejlepšího výkonu
zajistěte, aby bylo potrubí čerpadla dimenzováno přiměřeně k průtoku.
③ Patka
④ Hlava čerpadla
8.6
Připojení vypouštěcí zátky nebo ventilu (volitelné)
POZOR! Nebezpečí poškození
Během instalace příliš neutahujte vypouštěcí zátku ani ventil.
Pouze P062, P075, P137, P150, P200: V tělese oběžného kola je nainstalován
vypouštěcí ventil nebo zátka na vypuštění kapalin před prováděním údržby čerpadla.
Připojení volitelné vypouštěcí zátky nebo ventilu:
1. Upevněte těleso oběžného kola na pracovní desku stolní vrtačky.
2. Jako vodítko použijte vrták 0,44 in (11,10 mm) a nálitek.
3. Skrz nálitek vyvrtejte otvor do vnitřku tělesa oběžného kola.
4. Použijte závitník 0,25 in (6,35 mm) NPT.
5. Do otvoru v nálitku vyřízněte závit do vhodné hloubky.
POZNÁMKA Nevyřezávejte závit příliš hluboko.
8.7
Provedení elektrických přípojek
VÝSTRAHA! Nebezpečí usmrcení elektrickým proudem
Instalaci smějí provádět pouze kvalifikovaní elektrikáři.
POZOR! Nebezpečí poškození
Správné elektrické zapojení naleznete na schématu zapojení na čerpadle.
Před připojením k napájecímu vedení zkontrolujte napětí na typovém štítku, zapojení
otáčení a zajistěte správné uzemnění.
Ujistěte se, že napětí, frekvence a fáze čerpadla odpovídají zdroji napájení instalace.
Čerpadlo nepoužívejte ani neinstalujte, pokud se napětí, frekvence, fáze a ampéry na
štítku liší od napájecího obvodu.
Motor chraňte pomocí jističe nebo vypínače.
K ochraně třífázových motorů použijte zařízení na ochranu proti selhání fáze.
U dvounapěťových čerpadel zapojte čerpadlo na konkrétní napětí pro dané použití.
Zkontrolujte, zda jsou monitory výkonu nebo frekvenční měniče správně
nainstalovány podle pokynů výrobce.
9 Používání čerpadla
POZOR! Nebezpečí poškození
Před zahájením provozu čerpadlo zavodněte naplněním kapalinou.
Postupujte podle pokynů pro zavodnění a spuštění čerpadla, ověření
otáčení motoru a vypnutí čerpadla.
Vždy uvádějte dostatečnou hodnotu NPSHa (čistá pozitivní sací výška).
Společnost Dometic doporučuje, aby čerpadlo mělo alespoň 24 in
(60,96 cm) nad NPSHr (požadovaná čistá pozitivní sací výška).
Při výpočtu NPSHa a NPSHr zohledněte faktory, jako jsou filtry, sítka a další
armatury v sacím potrubí.
NPSHa je tlak měřený na vstupu čerpadla. NPSHr je hodnota, kterou lze nalézt na
křivkách ve specifikačním listu čerpadla.
9.1
Zavodnění čerpadla
Čerpadlo se nezavodňuje samo.
1. Čerpadlo namontujte pod čáru ponoru, aby šlo zavodnit hlavu čerpadla.
2. Připojte k čerpadlu externí zdroj kapaliny.
3. Úplně otevřete vstupní (sací) a výtlačný ventil, aby se čerpadlo mohlo naplnit
kapalinou.
