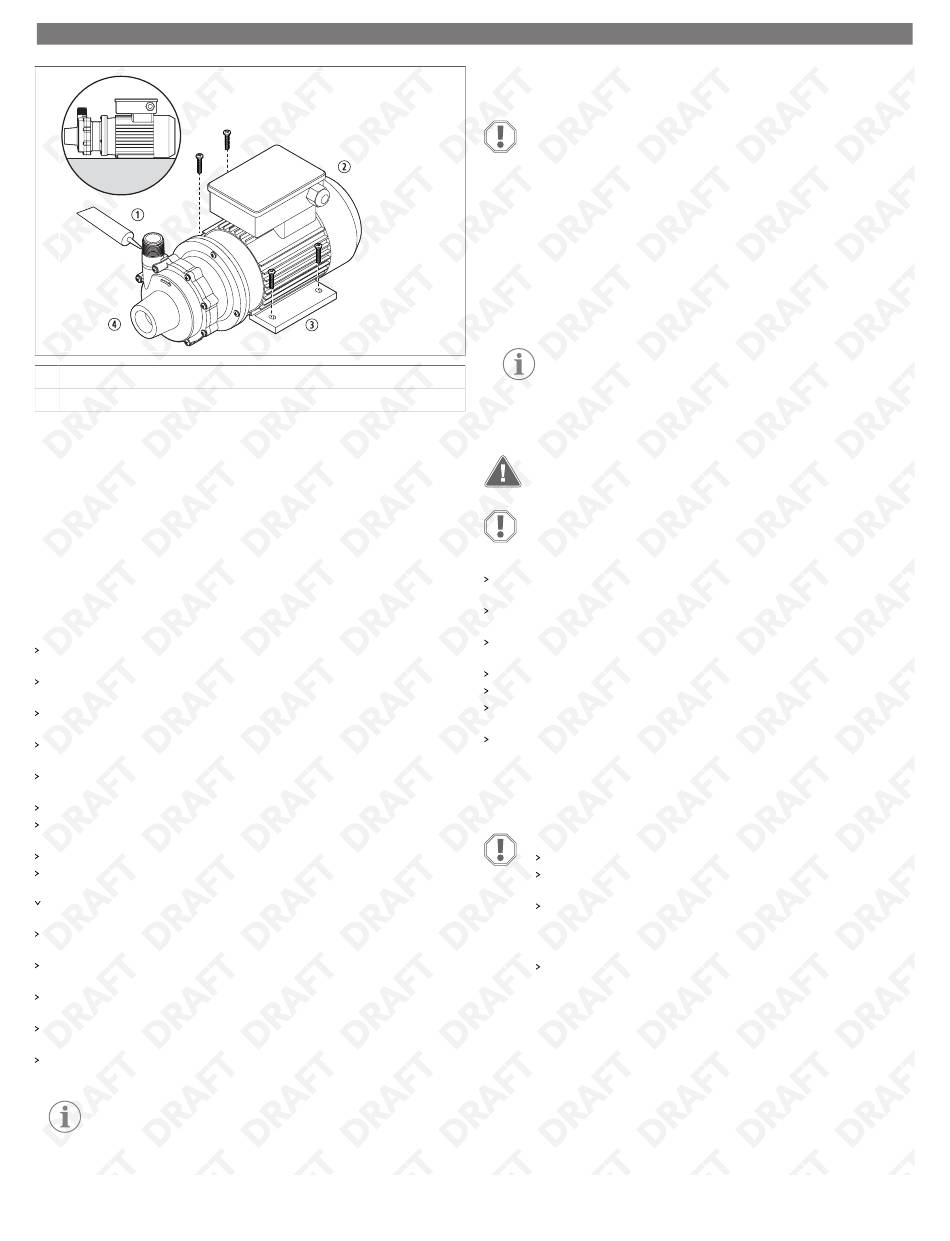

Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen
① Hermētiķis
② Motors
1. Novietojiet sūkņa motoru vēlamajā vietā un atzīmējiet montāžas caurumu vietu.
2. Izurbiet caurumus montāžas skrūvēm.
3. Ja sūknis ir iepakots ar plastmasas transportēšanas paplāksnēm, novietojiet šīs
paplāksnes zem motora kājiņām.
4. Pievelciet skrūves, lai nodrošinātu sūkni vietā.
5. Izmantojiet piemērotu cauruļu hermētiķi vai lenti, hermetizējot vītnes un citus
cauruļvadu savienojumus.
6. Pievelciet visus savienojumus, izmantojot izmantotajiem cauruļvadu materiāliem
atbilstošus instrumentus.
8.5
Cauruļvadu pievienošana
Lai novērstu slodzi uz sūkņa korpusu, atbalstiet cauruļvadu pie sūkņa ar kādu
autonomu balstu.
Lai novērstu gružu iekļūšanu sūkni kopā ar šķidrumu, izmantojiet uz ieplūdes caurules
uzliktu sietfiltru.
Lai samazinātu cauruļu berzi, uzstādiet cauruļvadu sūkņa iesūkšanas pusē, izmantojot
taisnu un īsu tā konfigurāciju.
Novietojiet līkumus un vārstus vismaz desmit caurules diametru attālumā no
iesūkšanas un izplūdes vietām.
Uzstādiet iesūkšanas cauruļvadu horizontāli vai nelielā augšupvērstā slīpumā attiecībā
pret sūkni.
Lai novērstu gaisa kabatas, nodrošiniet, lai iesūkšanas līnijā nav nekādu augstu punktu.
Nodrošiniet, lai iesūkšanas līnija ir vismaz tikpat liela kā iesūkšanas ieplūdes atvere vai
par vienu cauruļvada izmēru lielāka, lai neietekmētu NPSHa.
Nesamaziniet iesūkšanas līnijas izmēru.
Nodrošiniet, lai izplūdes līnijā ir uzstādīts pretvārsts un vadības vārsts (ja tāds tiek
izmantots).
Pretvārsts palīdz novērst hidrauliskā trieciena nodarītus bojājumus sūknim, bet
vadības vārsts regulē plūsmu.
Lai sūknis būtu pieejams apkopei, izmantojiet izolācijas vārstus uz iesūkšanas un
izplūdes līnijām.
Ja priekšroka tiek dota elastīgai šļūtenei, izmantojiet pastiprinātu šļūteni, kas ir
piemērota iesūknējamā šķidruma temperatūrai, spiedienam un ķīmiskajai pretestībai.
Izmantojiet piemērotu cauruļu hermētiķi vai lenti, hermetizējot vītnes un citus
cauruļvadu savienojumus.
Lai izvairītos no iesūkšanas plūsmas ierobežošanas, nodrošiniet, lai iesūkšanas vārsts ir
pilnībā atvērts.
Uzstādiet cauruļvadu skalošanas sistēmu tā, lai sūkni varētu izskalot pirms tā
izņemšanas no ekspluatācijas.
PIEZĪME Sūkņu modeļi P062, P075, P100, P137, P150 un P200 sūkņu
modeļi ir nodrošināti ar iespēju izmantot klienta uzstādītu 0,25 in
(6,35 mm) drenāžas atveri lāpstiņrata korpusā. Lai nodrošinātu vislabāko
veiktspēju, nodrošiniet, lai sūkņa cauruļvadu izmērs ir piemērots plūsmas
ātrumam.
③ Pamatne
④ Sūkņa galva
8.6
Drenāžas aizbāžņa vai vārsta pievienošana (izvēles
iespēja)
ŅEMIET VĒRĀ! Bojājumu risks
Uzstādīšanas laikā pārlieku nepievelciet drenāžas aizbāzni vai vārstu.
Tikai P062, P075, P137, P150 un P200: Lāpstiņrata korpusā ir uzstādīts drenāžas
aizbāznis vai vārsts šķidrumu izliešanai pirms sūkņa apkopes veikšanas.
Lai pievienotu papildu drenāžas spraudni vai vārstu:
1. Piestipriniet lāpstiņrata korpusu pie stacionālās urbjmašīnas galda.
2. Izmantojiet 0,44 in (11,10 mm) urbi un lieto izcilni kā vadotni.
3. Izurbiet caurumu cauri lietajam izcilnim līdz lāpstiņrata korpusa iekšpusei.
4. Izmantojiet 0,25 in (6,35 mm) NPT vītņgriezi.
5. Izveidojiet lietajā izcilnī vītni ar atbilstošu dziļumu.
PIEZĪME Neizveidojiet to pārāk dziļu.
8.7
Elektrisko savienojumu izveidošana
BRĪDINĀJUMS! Nāvējoša elektrošoka risks
Uzstādīšanu drīkst veikt tikai kvalificēts elektriķis.
ŅEMIET VĒRĀ! Bojājumu risks
Skatiet sūkņa vadojuma shēmu, lai izveidotu pareizus elektriskos
savienojumus.
Pirms savienojuma ar elektrolīniju, pārbaudiet spriegumu uz plāksnes ar tipa
marķējumu un rotācijas savienojumu, kā arī nodrošiniet pareizu zemējumu.
Pārliecinieties, ka sūkņa spriegums, frekvence un fāze atbilst uzstādīšanas vietas
strāvas avotam.
Nelietojiet vai neuzstādiet sūkni, ja spriegums, frekvence, fāze un ampēri uz
marķējuma atšķiras no barošanas ķēdes parametriem.
Izmantojiet automātisko slēdzi, lai aizsargātu motoru.
Izmantojiet fāzes pārtraukuma aizsargierīci, lai aizsargātu trīsfāzu motorus.
Ja ir divējāda sprieguma sūkņi, pievienojiet sūkni konkrētajam, lietojumam
nepieciešamajam spriegumam.
Nodrošiniet, lai jaudas monitori vai mainīgās frekvences vadības ierīces ir pareizi
uzstādītas saskaņā ar ražotāja norādījumiem.
9 Sūkņa lietošana
ŅEMIET VĒRĀ! Bojājumu risks
Pirms lietošanas piepildiet sūkni ar šķidrumu sākotnējai uzpildīšanai
Veiciet sūkņa sagatavošanas un palaišanas darbības, pārbaudot motora
rotāciju un izslēdzot sūkni.
Vienmēr nodrošiniet pietiekamu pieejamo tīro pozitīvo ieplūdes spiedienu
(NPSHa, Net Positive Suction Head Available). Dometic iesaka sūknim
nodrošināt vismaz 24 in (60,96 cm) vairāk par nepieciešamo tīro pozitīvo
ieplūdes spiedienu (NPSHr, Net Positive Suction Head Required).
Aprēķinot NPSHa un NPSHr, apsveriet tādus faktorus kā filtri, sietfiltri un citi
fitingi iesūkšanas līnijā.
NPSHa ir spiediens, ko mēra pie sūkņa ieejas. NPSHr ir vērtība, kas atrodama sūkņa
tehnisko specifikāciju diagrammās.
9.1
Sūkņa sākotnējā piepildīšana
Sūknis neveic savu sākotnējo piepildīšanu pats.
1. Uzstādiet sūkni zem ūdenslīnijas, lai piepildītu sūkņa galvu.
2. Pievienojiet ārējo šķidruma avotu sūknim.
