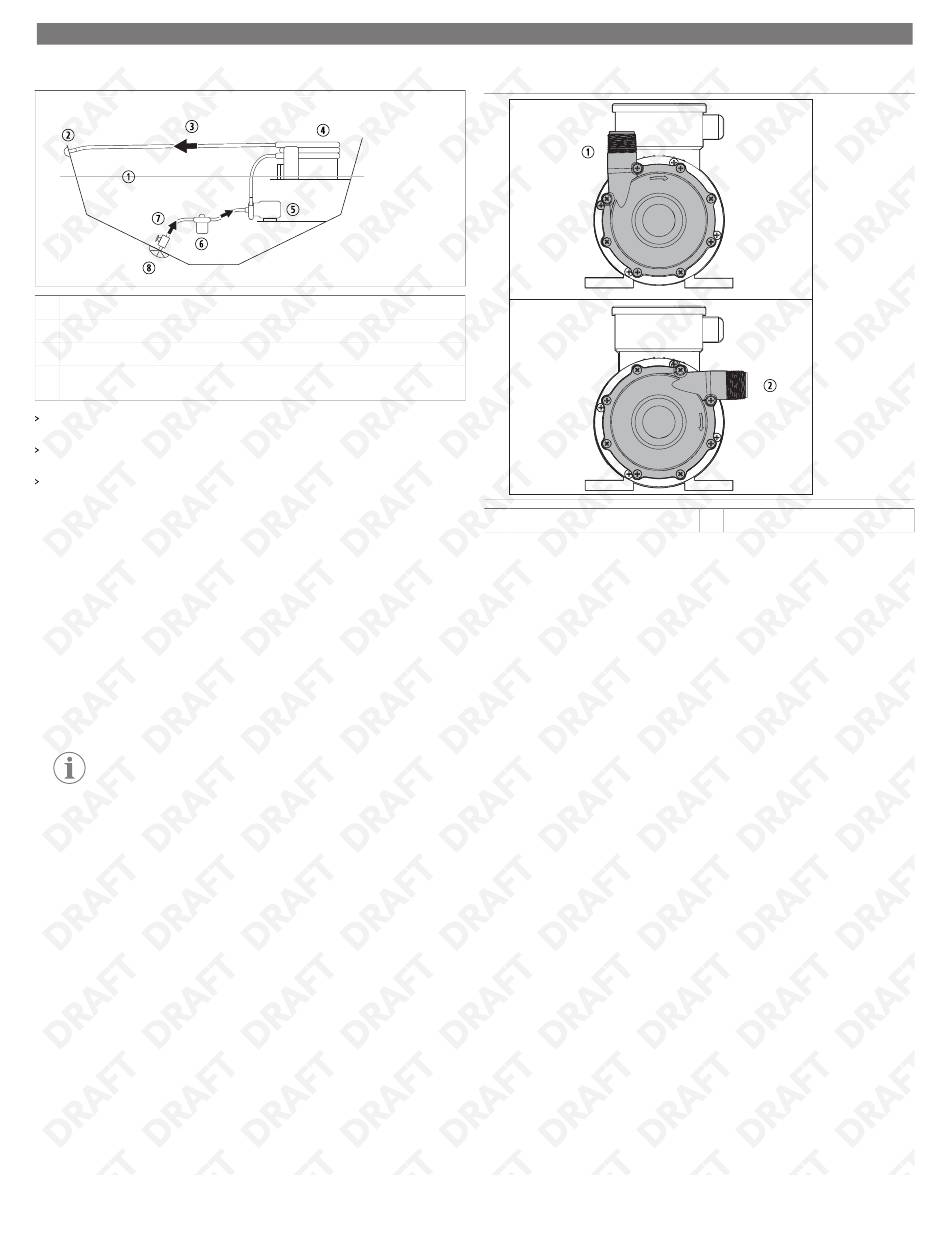

Per la scelta della posizione di installazione, fare riferimento allo schema seguente.
q
① Linea di galleggiamento
② Uscita acqua mare
③ Flusso di uscita
④ Bobina del condensatore dell'aria condi-
zionata
Per ottenere prestazioni ottimali e ridurre al minimo l'aspirazione, posizionare la
pompa il più possibile al di sotto della linea di galleggiamento.
Collocare la pompa in un punto che consenta il montaggio in posizione orizzontale,
su una superficie piana e una base sicura.
Verificare che la pompa disponga di uno spazio di ventilazione adeguato, per
garantire il funzionamento corretto e il raffreddamento del motore.
8.3
Rotazione della testa della pompa (facoltativa)
La pompa è preconfigurata con orientamento di scarico verticale, applicabile alla
maggior parte delle installazioni.
In alcune applicazioni, ruotando la testa è possibile facilitare l'installazione della pompa
e dei tubi. La rotazione della testa della pompa è facoltativa e deve essere eseguita
prima di montare la pompa.
1. Dopo la rotazione, verificare che l'O-ring sia correttamente inserito nella scanalatura.
L'O-ring è prelubrificato e non dovrebbe richiedere ulteriori lubrificanti.
2. Quando lo scarico della pompa è configurato orizzontalmente, è necessario
applicare alcuni spessori al motore per sollevare la parte anteriore della pompa, in
modo da evitare potenziali interferenze.
NOTA Per aumentare il supporto sotto la base del motore, è possibile
inserire gli spessori in plastica utilizzati per il trasporto (materiale di
imballaggio).
48
⑤ Pompa
⑥ Filtro
⑦ Flusso di entrata
⑧ Valvola di presa a mare (valvola a sfera) e
ingresso passascafo a paletta
8.3.1
Rotazione della testa della pompa (P030)
① Scarico verticale
1. Posizionare il motore in verticale, appoggiandolo all'estremità della ventola del
motore.
2. Rimuovere le otto viti dall'alloggiamento della pompa.
3. Separare l'alloggiamento dall'adattatore o dalla protezione del motore.
4. Ruotare l'alloggiamento di 90 ° , allineando i fori delle viti sull'alloggiamento a quelli
sull'adattatore o sulla protezione del motore.
5. Spingere l'alloggiamento verso il basso per posizionarlo sull'adattatore o sulla
protezione del motore.
6. Reinserire le viti.
8.3.2
Rotazione della testa della pompa (altri modelli)
Per ruotare la testa della pompa dei modelli P045, P062, P075, P100, P137, P150 e
P200, procedere come segue.
② Scarico orizzontale
