Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen

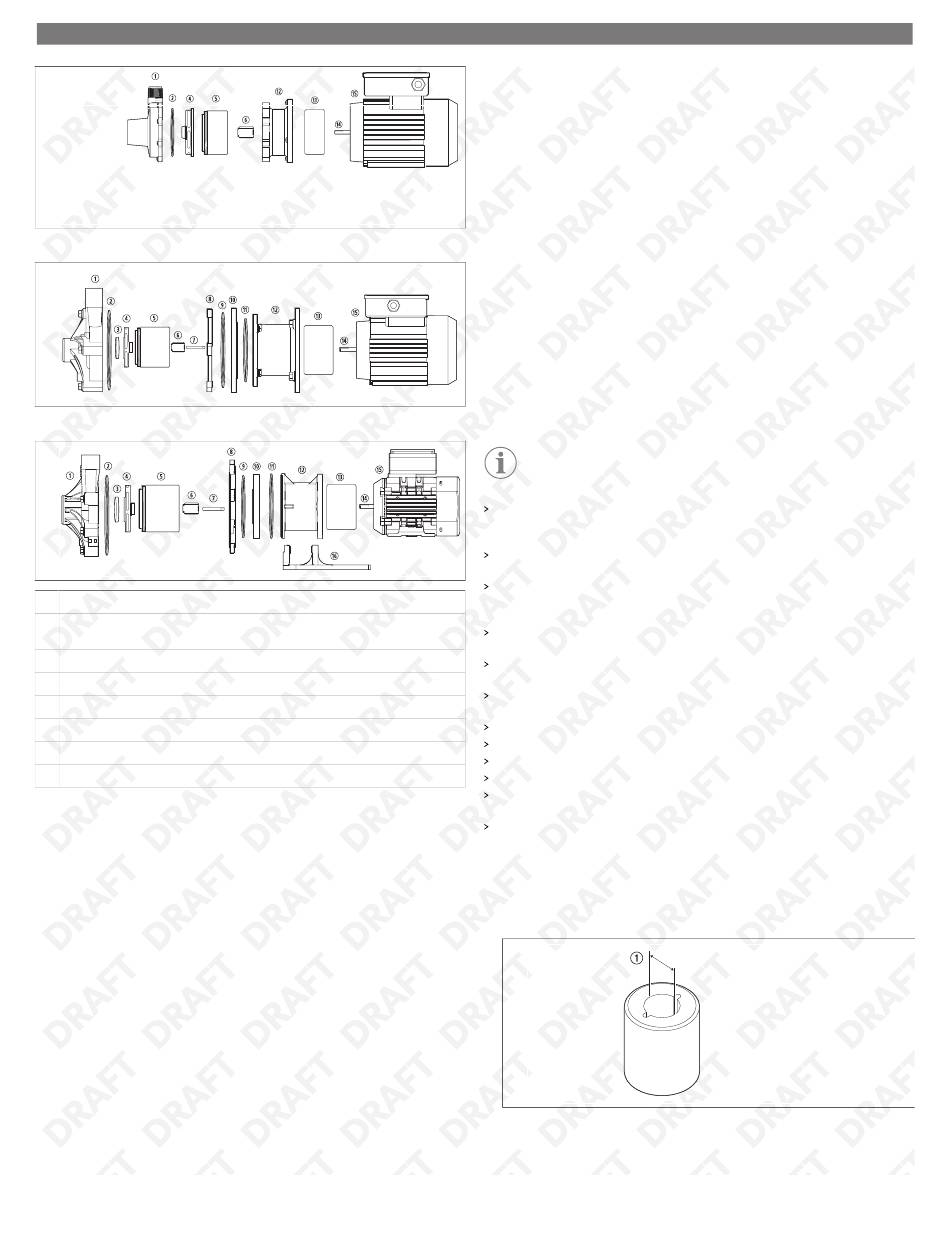

Vista esplosa - P045, P062, P075, P100
Vista esplosa - P137, P150, P200
① Alloggiamento della pompa
② O-ring dell'alloggiamento
③ Anello reggispinta della girante
④ Gruppo della girante
⑤ Gruppo di azionamento della girante
⑥ Boccola della girante
⑦ Albero della girante
⑧ Protezione del motore
1. Spegnere la pompa. Scollegare il motore dall'alimentazione.
2. Lavare la pompa. Scaricare tutto il liquido (vedere il capitolo
della
pompa).
3. Le piccole pompe da 2 hp (1,49 kW) o meno devono essere posizionate in verticale
all'estremità della ventola del motore o con la base saldamente fissata a un banco di
lavoro.
4. La pompe più grandi, a partire da 3 hp (2,24 kW), devono essere saldamente fissate
al pavimento, con la testa rivolta verso l'alto.
5. Rimuovere le viti o i bulloni e le rondelle di serraggio (se presenti) che fissano la
testa della pompa all'adattatore o alla protezione del motore. Utilizzare gli utensili
appropriati per i dispositivi di fissaggio installati.
L'adattatore del motore della pompa P030 include la protezione del motore, mentre
per gli altri modelli la protezione e l'adattatore del motore sono separati.
6. Tenere saldamente la testa della pompa o il motore, a seconda delle dimensioni e
del peso del modello, e tirare in linea retta per staccare il motore dalla testa della
pompa.
7. Se la testa della pompa è dotata di O-ring opzionale, verificare che l'O-ring rimanga
sull'adattatore del motore.
8. Posiziona la testa della pompa su un banco di lavoro con l'alloggiamento rivolto
verso l'alto.
9. Rimuovere i bulloni o le viti sul lato esterno dell'alloggiamento della pompa.
⑨ Protezione del motore
⑩ Anello di serraggio (non incluso con
⑪ O-ring di serraggio
P200)
⑫ Adattatore del motore
⑬ Magnete di azionamento esterno
⑭ Albero del motore
⑮ Motore
⑯ Base (non inclusa con P200)
Lavaggio e svuotamento
Il numero dei dispositivi di fissaggio dell'alloggiamento dipende dal modello della
pompa.
10. Tenere saldamente l'alloggiamento della pompa e tirarlo verso l'alto in verticale, per
rimuoverlo dalla testa della pompa.
11. Rimuovere l'anello reggispinta della girante, il gruppo della girante, il gruppo di
azionamento della girante, quindi la boccola della girante.
12. Rimuovere l'albero della girante.
Sulla pompa P030, l'albero della girante è fissato all'adattatore del motore. Per tutti
gli altri modelli, l'albero della girante è fissato alla protezione del motore.
13. Rimuovere la protezione del motore e il relativo O-ring (se presente) dall'adattatore
del motore.
14. Solo P045, P062, P075, P100, P137, P150, P200: Se necessario, picchiettare
delicatamente sulla parte posteriore della protezione del motore con un'asta di
legno o plastica morbida per separarla.
15. Solo P045, P062, P075, P100, P137, P150, P200: Rimuovere l'anello di serraggio e
l'O-ring di serraggio dall'adattatore del motore.
16. Prima della rimozione, serrare i dadi per evitare che fuoriesca dalla testa della
pompa.
10.4
Ispezione dei componenti della pompa
NOTA Se necessario, contattare l'assistenza clienti Dometic per richiedere
un kit antiusura o un kit di sostituzione della parte umida della pompa.
Esaminare la pompa per cercare gli eventuali segni di usura o danni. Verificare se
sono presenti segni di sfregamento, incrinature sull'anello reggispinta o danni al
supporto anteriore dell'albero.
Verificare che la girante, la trasmissione, l'anello reggispinta, la boccola e la superficie
di scorrimento tra la girante e la testa della pompa non siano usurati.
Se, a causa dell'usura, il diametro interno della boccola supera la tolleranza massima,
sostituire la boccola. Per le dimensioni accettabili, vedere il capitolo
usura della boccola della
girante.
Controllare l'interno e l'esterno della protezione del motore per individuare eventuali
segni di usura o sfregamento.
Controllare la trasmissione esterna per individuare eventuali segni di sfregamento,
danni, corrosione o magneti allentati.
Controllare l'O-ring per individuare eventuali danni, rigonfiamenti, incrinature, tagli o
altri difetti.
Se l'O-ring è usurato o danneggiato, sostituirlo.
Se l'anello di serraggio è usurato o danneggiato, sostituirlo.
Pulire i componenti riutilizzabili con un detergente delicato.
Rimuovere gli eventuali materiali abrasivi.
Se l'albero del motore è usurato o danneggiato a livello della guarnizione, sostituire
la pompa.
Girare manualmente il motore per verificare che i cuscinetti funzionino correttamente.
Se l'albero non gira regolarmente o presenta un gioco assiale/radiale, sostituire la
pompa.
10.4.1
Tolleranza di usura della boccola della girante
1. Per determinare il livello di usura della boccola della girante, utilizzare lo schema e la
tabella seguenti.
IT
Tolleranza di
51
