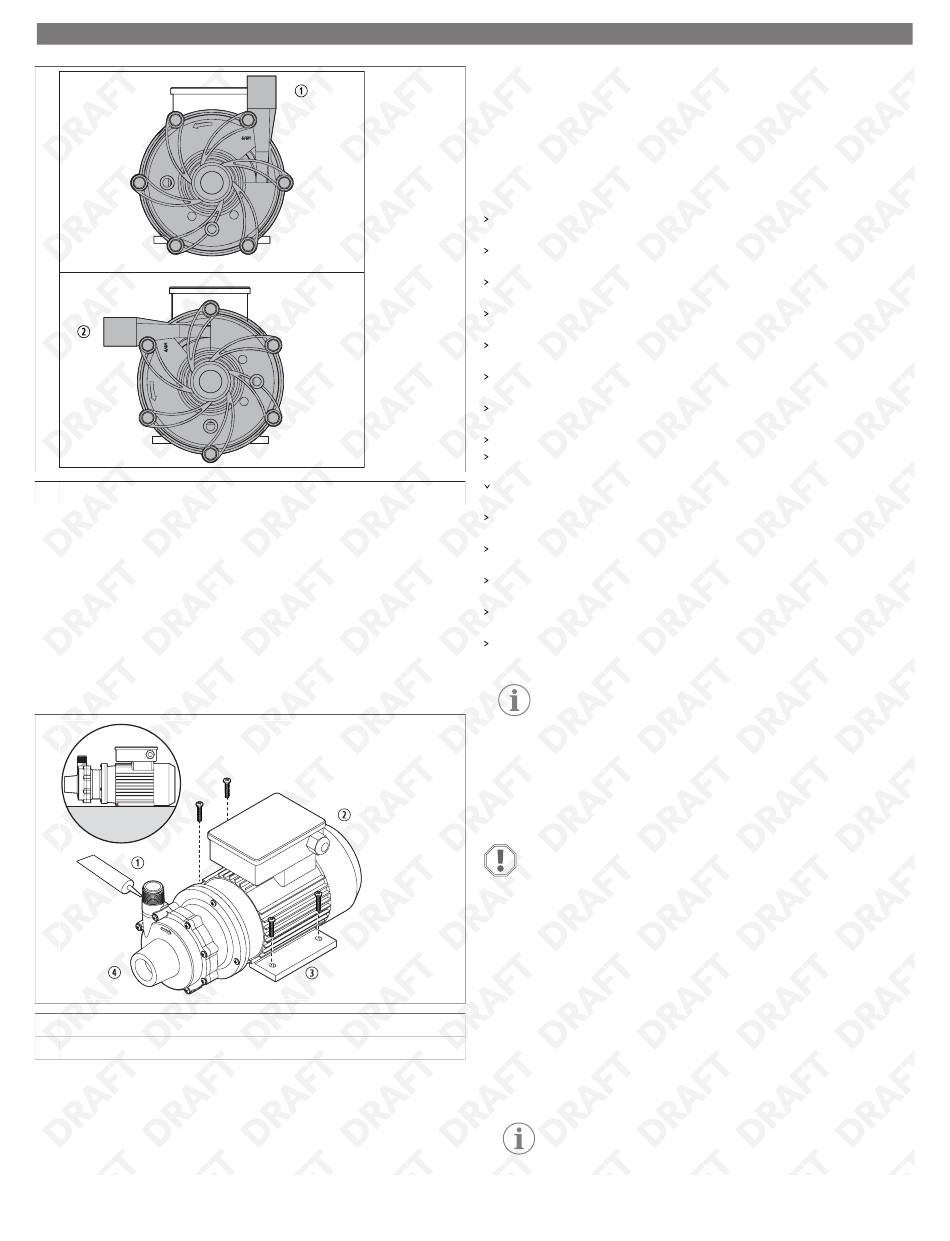

① Scarico verticale
1. Rimuovere i quattro bulloni dell'anello di serraggio, le rondelle di serraggio e le
rondelle piatte.
2. Ruotare di 90 ° l'anello di serraggio, allineando i fori sull'anello a quelli presenti
sull'adattatore o sulla protezione del motore.
3. Rimontare i bulloni dell'anello di serraggio, le rondelle di serraggio e le rondelle
piatte.
8.4
Montaggio della pompa
Montare saldamente la pompa nella posizione desiderata (la figura si riferisce al modello
P030):
① mastice
② Motore
1. Collocare il motore della pompa nel punto desiderato e contrassegnare la posizione
dei fori di montaggio.
2. Praticare i fori per le viti di montaggio.
3. Se la pompa è stata imballata con spessori in plastica per il trasporto, posizionare tali
spessori sotto la base del motore.
② Scarico orizzontale
③ Piedino
④ Testa della pompa
4. Serrare i bulloni per fissare la pompa in posizione.
5. Utilizzare un sigillante o nastro per tubi adeguato sulle filettature e sugli altri raccordi
dei tubi.
6. Serrare tutti i raccordi, utilizzando gli utensili appropriati per i materiali delle
tubazioni in uso.
8.5
Collegamento del tubo
Per evitare di creare una tensione eccessiva sul corpo della pompa, posizionare i tubi
vicino al supporto indipendente della pompa.
Per evitare l'ingresso di detriti nella pompa insieme al liquido, applicare un filtro al
tubo di ingresso.
Per ridurre al minimo l'attrito, posizionare il tubo sul lato di aspirazione della pompa,
creando una configurazione diritta e corta.
Le curve e le valvole devono trovarsi a una distanza pari ad almeno dieci volte il
diametro del tubo dalle apertura di aspirazione e di scarico.
Montare il tubo di aspirazione in piano o lievemente inclinato verso l'alto, in direzione
della pompa.
Verificare che il tubo di aspirazione non presenti segmenti rialzati, per evitare la
formazione di sacche d'aria.
Verificare che il tubo di aspirazione abbia dimensioni maggiori o uguali a quelle
dell'ingresso di aspirazione, per evitare di influenzare il valore NPSHa.
Non ridurre le dimensioni della linea di aspirazione.
Verificare che sul tubo di scarico siano installati una valvola di ritegno e una valvola di
controllo (se utilizzate).
La valvola di ritegno previene i danni alla pompa, mentre la valvola di controllo regola
il flusso.
Installare valvole di isolamento sui tubi di aspirazione e scarico, di modo che la
pompa risulti accessibile per la manutenzione.
Se si preferisce un tubo flessibile, utilizzare un tubo rinforzato adatto alla temperatura,
alla pressione e alla composizione chimica del liquido pompato.
Utilizzare un sigillante o nastro per tubi adeguato sulle filettature e sugli altri raccordi
dei tubi.
Per evitare di limitare il flusso di aspirazione, verificare che la valvola di aspirazione sia
completamente aperta.
Installare un sistema di flussaggio nei tubi, per poter lavare la pompa prima di
rimuoverla per la manutenzione.
NOTA i modelli di pompa P062, P075, P100, P137, P150 e P200 sono
predisposti per l'installazione di uno scarico da 0,25 in (6,35 mm)
nell'alloggiamento della girante, a opera del cliente. Per garantire
prestazioni ottimali, verificare che le dimensioni dei tubi della pompa siano
adeguate alla portata.
8.6
Collegamento di una valvola o di un tappo di scarico
(opzionale)
AVVISO! Rischio di danni
Non serrare eccessivamente la valvola o il tappo di scarico durante
l'installazione.
Solo P062, P075, P137, P150, P200: Nell'alloggiamento della girante è installato un
tappo o una valvola di scarico, che consente di rimuovere i liquidi prima di eseguire la
manutenzione sulla pompa.
Per collegare un tappo o una valvola di scarico opzionale:
1. Fissare l'alloggiamento della girante alla tavola di un trapano a colonna.
2. Utilizzare una punta per trapano da 0,44 in (11,10 mm) e usare la borchia sagomata
come guida.
3. Forare completamente la borchia sagomata, all'interno dell'alloggiamento della
girante.
4. Utilizzare un rubinetto NPT da 0,25 in (6,35 mm).
5. Praticare il foro nella borchia sagomata, fino a una profondità appropriata.
NOTA non forare a una profondità eccessiva.
