ET
① Vertikaalne tühjendus
1. Eemaldage neli klamberrõnga polti, lukustusseibid ja lameseibid.
2. Pöörake klamberrõngast 90 ° , joondades klambrirõnga ja mootori adapteri/
kaitsekatte avad.
3. Paigaldage klamberrõnga poldid, lukustusseibid ja lameseibid tagasi.
8.4

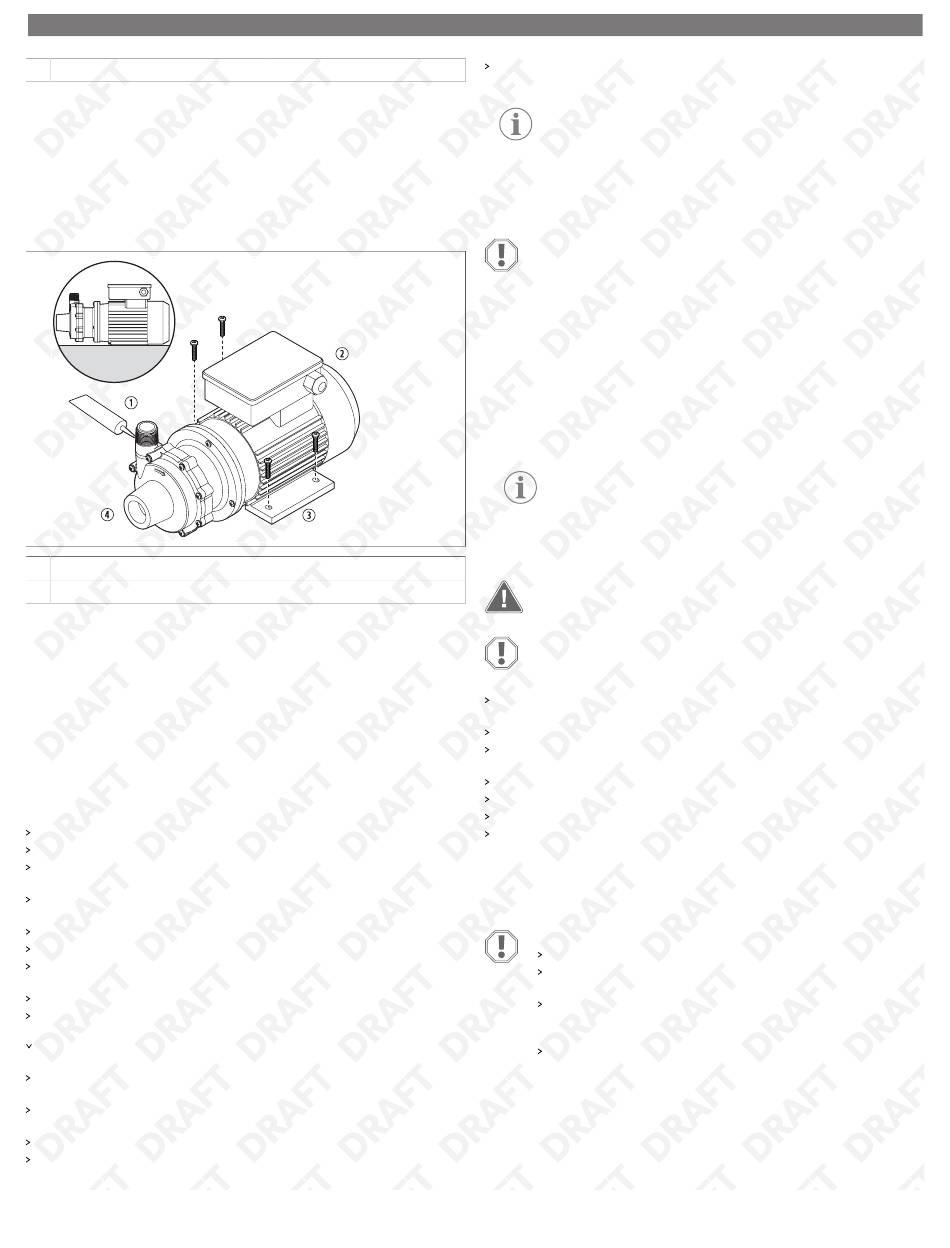

Pumba paigaldamine
Paigaldage pump kindlalt soovitud kohta ( näidatud on P030).
① Hermeetik
② Mootor
1. Asetage pumba mootor soovitud kohta ja märkige paigaldusaukude asukohad.
2. Puurige paigalduskruvide jaoks avad.
3. Kui pump oli pakendatud plastist transportimise vahelehega, asetage vahelehed
mootori jalgade alla.
4. Pingutage kruvisid, et pump oma kohale kinnitada.
5. Kasutage keermetel ja teistel toruühendustel sobivat torutihendit või -teipi.
6. Pingutage kõiki ühendusi, kasutades valitud torustiku materjalide jaoks sobivaid
tööriistu.
8.5
Torustiku ühendamine
Pumba korpuse koormamise vältimiseks toestage eraldi pumba lähedal asuv torustik.
Et vältida koos vedelikuga prügi sattumist pumpa, kasutage sisselasketorus sõela.
Torude võimalikult vähe hõõrdumiseks paigutage torustik sirge ja lühikese
konfiguratsiooniga pumba imemisküljele.
Hoidke painded ja klapid imemis- ja väljalaskeavast vähemalt kümne toru läbimõõdu
kaugusel.
Paigaldage imitorustik tasapinnaliselt või kergelt pumba poole kallutatult.
Õhutaskute vältimiseks veenduge, et imitorus poleks kõrgeid kohti.
Veenduge, et imitoru oleks vähemalt sama suur kui imemise sisselaskeava või ühe toru
suuruse võrra suurem, et see ei mõjutaks NPSHa-d.
Ärge vähendage imitoru suurust.
Veenduge, et väljalasketorustikule oleks paigaldatud kontroll-klapp ja juhtklapp (kui
seda kasutatakse).
Kontrollklapp aitab vältida pumba vee hüdraulilisi kahjustusi, samas kui juhtklapp
reguleerib voolu.
Pumba hooldamiseks juurdepääsetavaks muutmiseks kasutage imi- ja
väljalasketorustikul eraldusklappe.
Kui eelistate painduvat voolikut, kasutage tugevdatud voolikut, mis vastab pumbatava
vedeliku õigele temperatuurile, rõhule ja keemilisele vastupidavusele.
Kasutage keermetel ja teistel toruühendustel sobivat torutihendit või -teipi.
Imemisvoolu piiramise vältimiseks veenduge, et imiklapp oleks täielikult avatud.
172
② Horisontaalne tühjendus
③ Jalg
④ Pumbapea
Paigaldage torustikule loputussüsteem, et pumpa saaks enne hoolduseks
eemaldamist loputada.
MÄRKUS Pumba mudelid P062, P075, P100, P137, P150 ja P200 on
varustatud kliendi poolt laba korpusesse paigaldatud 0,25 in (6,35 mm)
äravooluga. Parima jõudluse saavutamiseks veenduge, et pumba torustik
oleks voolukiiruse jaoks sobiva suurusega.
8.6
Tühjenduskorgi või klapi ühendamine (valikuline)
TÄHELEPANU! Kahjustuste oht
Ärge tühjenduskork ega -klappi paigaldamise ajal liigselt pingutage.
Ainult P062, P075, P137, P150, P200. Tööratta korpusesse on paigaldatud
tühjenduskork või -klapp vedelike eemaldamiseks enne pumba hooldamist.
Valikulise tühjenduskorgi või -klapi ühendamiseks tehke järgmist.
1. Kinnitage laba korpus puurmasina külge.
2. Kasutage 0,44 in (11,10 mm) puuri ja vormitud ümbrismuhvi juhikuna.
3. Puurige täielikult läbi vormitud ümbrismuhvi laba korpuse sisemusse.
4. Kasutage 0,25 in (6,35 mm) NPT keermepuuri.
5. Lõigake vormitud ümbrismuhvi piisavalt sügavale ava.
MÄRKUS Ärge lõigake liiga sügavale.
8.7
Elektriühenduste loomine
HOIATUS! Elektrilöögi oht
Paigaldada tohib ainult kvalifitseeritud elektrik.
TÄHELEPANU! Kahjustuste oht
Õigete elektriühenduste jaoks vaadake pumba elektriskeemi.
Enne elektriliiniga ühendamist kontrollige andmesildilt pinget, pöörlevat ühendust ja
tagage õige maandus.
Veenduge, et pumba pinge, sagedus ja faas vastaksid paigaldise toiteallikale.
Ärge kasutage ega paigaldage pumpa, kui sildil märgitud pinge, sagedus, faas ja
võimendi erinevad toiteahelast.
Kasutage mootori kaitsmiseks kaitselülitit.
Kasutage kolmefaasiliste mootorite kaitsmiseks faasirikke kaitseseadet.
Kahe pingega pumpade korral ühendage pump kasutamiseks konkreetse pingega.
Veenduge, et toitemonitorid või sagedusmuundurid oleksid vastavalt tootja juhistele
õigesti paigaldatud.
9 Pumba kasutamine
TÄHELEPANU! Kahjustuste oht
Enne kasutamist täitke pump eeltäitmise vedelikuga
Järgige pumba eeltäitmise ja käivitamise, mootori pöörlemise kontrollimise
ja pumba väljalülitamise samme.
Tagage alati piisav NPHa (saadaolev netopositiivne imiotsak). Dometic
soovitab, et pumpa varustatakse vähemalt 24 in (60,96 cm) üle NPSHr-i
(nõutav netopositiivne imiotsak).
NPSHa ja NPSHr-i arvutamisel võtke arvesse selliseid tegureid nagu filtrid,
sõelad ja muud imitoru liitmikud.
NPSHa on rõhk, mis mõõdetakse pumba sisselaskeavas. NPSHr on väärtus, mille võib
leida pumba tehniliste andmete lehe kõveratelt.
