6. Installér skruerne eller boltene og låseskiverne (hvis de findes).
7. Se figurerne i afsnittet
Genmontering af pumpen
10.7

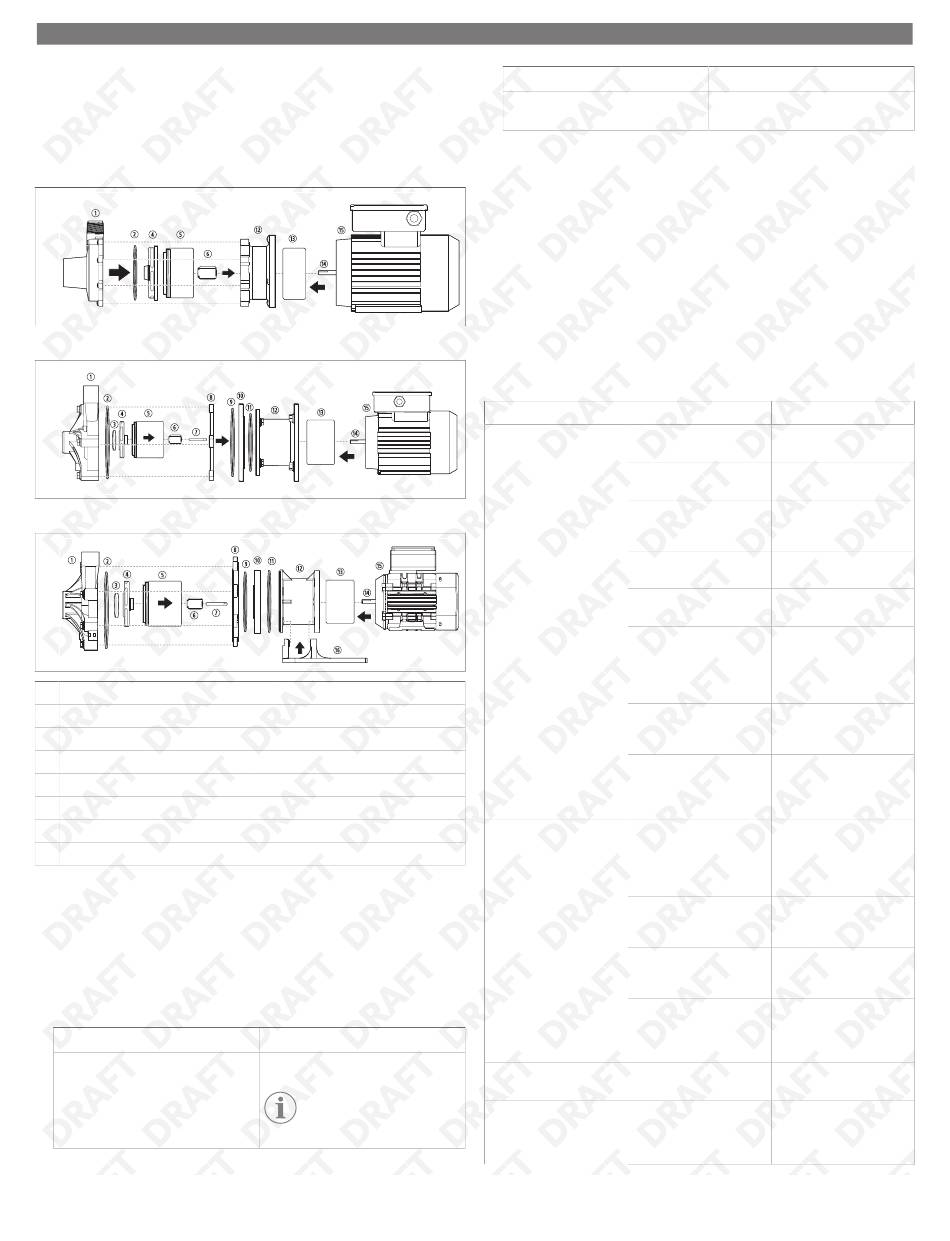

Genmontering af pumpen
Genmontering af P030
Genmontering af P045, P062, P075, P100
Genmontering af P137, P150, P200
① Pumpehus
② Husets O-ring
③ Skovlhjulets aksialring
④ Skovlhjulsenhed
⑤ Skovlhjulets drevenhed
⑥ Skovlhjulsbøsning
⑦ Skovlhjulsaksel
⑧ Motorafskærmning
1. Kun P045, P062, P075, P100, P137, P150, P200:
a) Placér klemme-O-ringen på klemringen, og installér den på motoradapteren.
Tryk fast for at sikre en god tætning.
b) Placér afskærmingens O-ring på motorafskærmningen, og installér den på
motoradapteren.
c) Installér skovlhjulsakslen, og justér de flade sider på akslen i forhold til dem
i motorafskærmningen. Sørg for, at skovlhjulsakslen er tætnet fuldstændigt i
motorafskærmningen.
2. Montér skovlhjulets akselring, skovlhjulets drevenhed og skovlhjulsbøsningen.
Valg
P030
på grundlag af pumpemodellen.
⑨ Motorafskærmning
⑩ Klemring (ikke indeholdt på P200)
⑪ Klemme-O-ring
⑫ Motoradapter
⑬ Udvendig drevmagnet
⑭ Motoraksel
⑮ Motor
⑯ Fod (ikke indeholdt på P200)
Beskrivelse
Montér skovlhjulsbøsningen.
BEMÆRK Aksialringen og dre-
venheden er indeholdt i sko-
vlhjulsenheden P030.
Valg
P045, P062, P075, P100, P137, P150,
P200
3. Placér husets O-ring i rillen på pumpehuset, og påfør et oliefrit smøremiddel.
4. Installér pumpehuset på pumpen, og sørg for, at udløbet vender rigtigt ved
installationen.
5. Hold pumpehuset med en hånd, installér og spænd de to bolte eller skruer og
spændeskiverne (hvis de findes) med fingrene på modsatte steder.
6. Installér pumpehusets resterende fastgørelsesanordninger, og spænd dem med
fingrene.
7. Brug en topnøgle eller skruetrækker (afhængigt af fastgørelsesanordningerne) til at
spænde alle bolte ensartet med et stjernemønster.
11 Udbedring af fejl
Brug følgende anvisninger til at afhjælpe hændelser, der ikke skyldes fejl i udførelse eller
materialer.
Fejl
Mulig årsag
Flowet er utilstrækkeligt el-
Der er en luftlækage i suge-
ler findes slet ikke.
røret.
Pumpen er ikke blevet spæ-
det.
Systemtrykket er højere end
forventet.
Der er en lukket ventil.
Viskositeten eller densiteten
er for høj.
Sugeløftet er for højt, eller
der er utilstrækkeligt NPSH.
Der er en tilstoppet suge-
ledning eller et tilstoppet
skovlhjul.
Motoren roterer ikke kor-
rekt.
Trykket er lavt.
Der er lu eller gas i væ-
sken, som strømmer gen-
nem pumpen.
Skovlhjulsdiameteren er for
lille.
Systemtrykket er lavere end
forventet.
Motoren roterer ikke kor-
rekt.
Pumpen er ikke længere
Der er en lækagen i sugerø-
spædet.
ret.
Pumpen bruger en overdre-
Spændingen er for lav.
ven mængde strøm.
DA
Beskrivelse
Montér skovlhjulets akselring, skovlhjulets
drevenhed og skovlhjulsbøsningen.
Løsningsforslag
Kontrollér rørtilslutningerne,
og spænd tætningerne.
Sørg for, at pumpehovedet
er fyldt med væske før start.
Kontrollér anvendelseskra-
vene, en større pumpe kan
være påkrævet.
Åbn suge- og udløbsventi-
lerne.
Kontrollér væskeblandin-
gens koncentrationer.
Sørg for korrekt indløbstryk.
Pumpen bør enten være
under vandniveau eller et
kredsløb med fuldstændigt
tryk.
Kontrollér indløbsfilteret og
pumperørene, og ern re-
ster.
Kontrollér ledningsføringen
for at sikre, at den installere-
de konfiguration svarer til
strømskemaet på pumpen.
Udluft systemet med en au-
tomatisk udluftningsventil,
eller åbn en udluftningsled-
ning manuelt på det højeste
punkt.
Kontrollér anvendelseskra-
vene, en større pumpe kan
være påkrævet.
Kontrollér anvendelseskra-
vene, en mindre pumpe kan
være påkrævet.
Kontrollér ledningsføringen
for at sikre, at den installere-
de konfiguration svarer til
strømskemaet på pumpen.
Kontrollér rørtilslutningerne,
og spænd tætningerne.
Kontrollér generatorens
effektudgang for at sikre,
at den bevarer den rigtige
spænding.
