① Vertikali išleidimo anga
1. Išimkite keturis prispaudimo žiedo varžtus, fiksavimo poveržles ir plokščiąsias
poveržles.
2. Sukite prispaudimo žiedą 90 ° sulygiuodami angas prispaudimo žiede su angomis
variklio adapteryje / barjere.
3. Montuokite atgal keturis prispaudimo žiedo varžtus, fiksavimo poveržles ir
plokščiąsias poveržles.
8.4
Siurblio montavimas

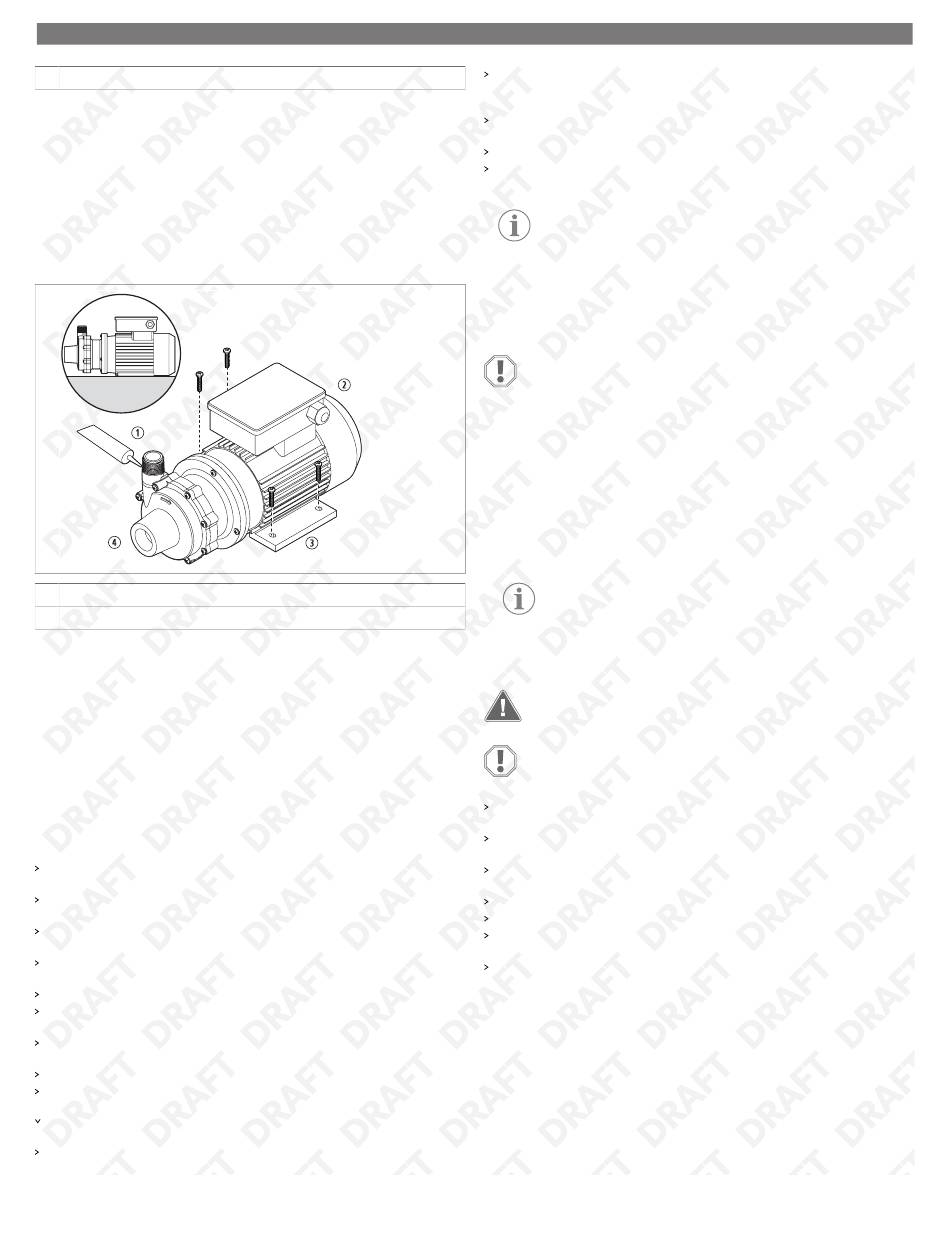

Patikimai pritvirtinkite siurblį norimoje vietoje (parodytas P030):
① Sandariklis
② Variklis
1. Pastatykite siurblio variklį norimoje vietoje ir pažymėkite tvirtinimo angų vietas.
2. Gręžkite angas tvirtinimo varžtams.
3. Jei siurblio pakuotėje pateikti plastikiniai transportavimo pleištai, dėkite pleištus po
variklio kojelėmis.
4. Priverždami varžtus pritvirtinkite siurblį jo vietoje.
5. Naudokite tinkamą vamzdžių sandariklį arba juostą ant sriegių ir kitų vamzdžių
jungčių.
6. Priveržkite visas jungtis naudodami pasirinktoms vamzdžių medžiagoms tinkamus
įrankius.
8.5
Vamzdžių prijungimas
Siekdami išvengti siurblio korpuso įtempimo, atskirai paremkite vamzdžius šalia
siurblio.
Kad į siurblį kartu su skysčiu nepatektų nešvarumų, įleidimo vamzdyje naudokite
koštuvą.
Kad sumažintumėte vamzdžio trintį, dėkite vamzdį siurblio įsiurbimo pusėje tiesia ir
trumpa konfigūracija.
Alkūnės ir vožtuvai turi būti bent dešimties vamzdžio skersmenų atstumu nuo
įsiurbimo ir išleidimo angų.
Montuokite įsiurbimo vamzdį lygiai arba šiek tiek pakreipę aukštyn siurblio link.
Kad išvengtumėte oro kišenių, pasirūpinkite, kad siurbimo linijoje nebūtų aukštų
taškų.
Įsiurbimo linijos dydis turi būti ne mažesnis už įsiurbimo įvadinį prievadą arba vienu
vamzdžio dydžiu didesnis, kad nepaveiktų NPSHa.
Nemažinkite įsiurbimo linijos.
Būtinai montuokite atbulinį vožtuvą ir reguliavimo vožtuvą (jei naudojate) išleidimo
linijoje.
Atbulinis vožtuvas padeda apsaugoti siurblį nuo hidraulinio smūgio žalos, o
reguliavimo vožtuvas reguliuoja srautą.
Kad galėtumėte atlikti siurblio priežiūros darbus, naudokite uždarymo vožtuvus
įsiurbimo ir išleidimo linijose.
② Horizontali išleidimo anga
③ Kojelė
④ Siurblio galvutė
Jei norite naudoti lanksčiąją žarną, ji turi būti sutvirtinta ir tinkama reikiamai
temperatūrai bei slėgiui, taip pat atspari siurbiamame skystyje esančioms cheminėms
medžiagoms.
Naudokite tinkamą vamzdžių sandariklį arba juostą ant sriegių ir kitų vamzdžių
jungčių.
Siekiant išvengti įsiurbimo srauto ribojimo, reikia iki galo atidaryti įsiurbimo vožtuvą.
Montuokite vamzdyne praplovimo sistemą, kad galėtumėte praplauti siurblį prieš
nutraukdami jo eksploataciją.
PASTABA P062, P075, P100, P137, P150 ir P200 modelių siurbliuose yra
įtaisas pirkėjo montuojamai 0,25 in (6,35 mm) drenai sparnuotės korpuse.
Siekiant didžiausio efektyvumo, siurblio vamzdžių dydis turi būti tinkamas
srauto greičiui.
8.6
Išleidžiamojo kamščio arba vožtuvo prijungimas
(pasirenkama)
PRANEŠIMAS! Žalos pavojus
Montuodami nepriveržkite išleidžiamojo kamščio arba vožtuvo per stipriai.
Tik P062, P075, P137, P150, P200: Prieš atliekant siurblio priežiūros darbus sparnuotės
korpuse montuojamas išleidžiamasis kamštis arba vožtuvas skysčiams pašalinti.
Norėdami prijungti pasirenkamą išleidžiamąjį kamštį arba vožtuvą:
1. Prispauskite sparnuotės korpusą prie gręžimo preso stalo.
2. Naudokite 0,44 in (11,10 mm) grąžtą ir forminę iškyšą kaip orientyrą.
3. Pragręžkite pro forminę iškyšą į sparnuotės korpuso vidų.
4. Naudokite 0,25 in (6,35 mm) NPT čiaupą.
5. Sriekite angą forminėje iškyšoje iki tinkamo gylio.
PASTABA Nesriekite per giliai.
8.7
Elektros jungčių sudarymas
ĮSPĖJIMAS! Elektros srovės pavojus
Montuoti gali tik kvalifikuotas elektrikas.
PRANEŠIMAS! Žalos pavojus
Kaip tinkamai sujungti jungtis, žr. laidų instaliacijos schemoje ant siurblio.
Prieš prijungdami prie maitinimo linijos patikrinkite tipo etiketėje nurodytą įtampą ir
sukimosi jungtį bei užtikrinkite tinkamą įžeminimą.
Siurblio įtampa, dažnis ir fazė turi sutapti su atitinkamais sumontuoto maitinimo
šaltinio parametrais.
Nenaudokite ir nemontuokite siurblio, jei etiketėje nurodyta įtampa, dažnis, fazė ir
srovės stiprumas skiriasi nuo atitinkamų maitinimo grandinės parametrų.
Naudokite saugiklį arba jungtuvą varikliui apsaugoti.
Trifaziams varikliams apsaugoti naudokite apsaugos nuo fazių trikties įtaisą.
Montuodami dviejų įtampų siurblius prijunkite siurblį prie konkrečios reikalingos
įtampos šaltinio.
Pasirūpinkite, kad būtų tinkamai sumontuoti galios monitoriai arba kintamojo dažnio
pavaros pagal gamintojo instrukcijas.
