Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen
10.5
Instalación del kit de desgaste de la bomba
NOTA Este kit es opcional y se vende por separado.
1. Coloque el conjunto del impulsor/accionamiento interior con el impulsor hacia
arriba en una prensa. Si es necesario, apoye la parte inferior del conjunto encima de
unos bloques para que el casquillo pueda soltarse.
2. Inserte una barra de plástico o madera de 1 in (25,4 mm) de diámetro a través del
impulsor y ejerza presión sobre el casquillo para sacarlo.
3. Retire el conjunto del impulsor de la prensa.
4. Coloque el conjunto del impulsor sobre una superficie plana con el anillo de empuje
del impulsor hacia abajo.
5. Con la cara ranurada del casquillo de repuesto orientada hacia la parte trasera del
accionamiento interior, alinee la parte plana del casquillo con la parte plana del imán
del accionamiento interior.
6. Inserte suavemente el casquillo en el accionamiento interior hasta que el casquillo
haga tope.
7. Reensamble la bomba (consulte
Reensamblaje de la bomba
10.6
Instalación de un kit de sustitución del extremo húmedo
de la bomba
NOTA Este kit es opcional y se vende por separado. El kit incluye el cabezal
de la bomba que se conecta al motor.
Siga las instrucciones que se indican a continuación para instalar el kit de sustitución del
extremo húmedo de la bomba antes de reensamblar la bomba:
1. En el caso de bombas pequeñas de 2 hp (1,49 kW) o menos, coloque la bomba
en posición vertical apoyada sobre el extremo del ventilador del motor o sujete
firmemente las patas de la bomba a un banco de trabajo.
2. En el caso de bombas más grandes de 3 hp (2,24 kW) o más, coloque la bomba y
el motor de forma segura en el suelo con el cabezal de la bomba orientado hacia
arriba.
3. Retire los tornillos o pernos y las arandelas de bloqueo (si las hubiera) que sujetan el
cabezal de la bomba a los elementos de sujeción del motor instalados.
4. Sujete firmemente el cabezal de la bomba (o el lado que no está sujeto) y tire en
línea recta para soltar el cabezal de la bomba y el motor.
5. Alinee los orificios del kit de sustitución del extremo húmedo de la bomba con los
orificios del adaptador del motor.
6. Instale los tornillos o pernos y las arandelas de bloqueo (si las hubiera).
7. Según el modelo de bomba, consulte las figuras de la sección
bomba.
10.7
Reensamblaje de la bomba

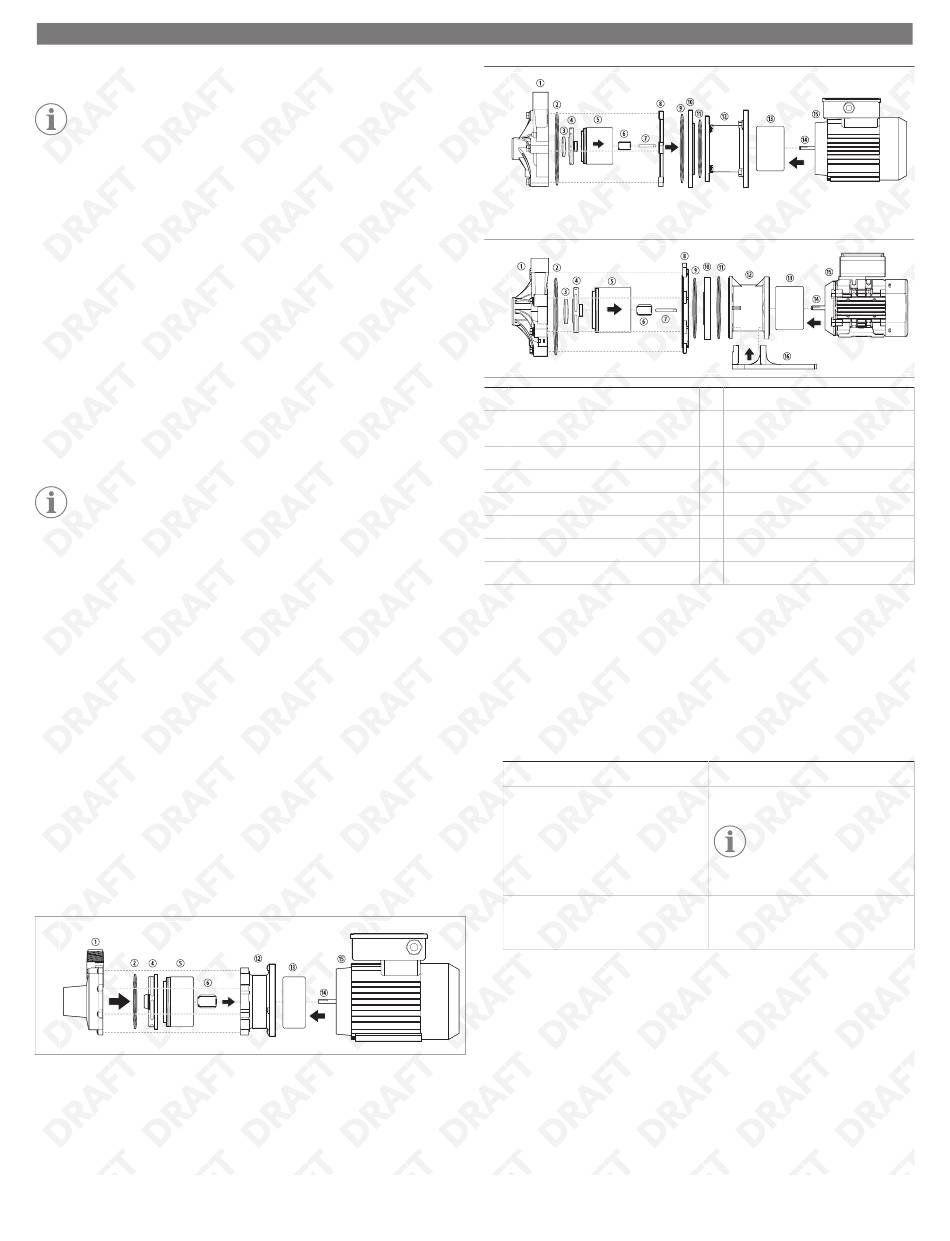

Reensamblaje del modelo P030
Reensamblaje de los modelos P045, P062, P075, P100
Reensamblaje de los modelos P137, P150, P200
① Carcasa de la bomba
en la página 35).
② Junta tórica de la carcasa
③ Anillo de empuje del impulsor
④ Conjunto del impulsor
⑤ Conjunto de accionamiento del impulsor ⑬ Imán de accionamiento exterior
⑥ Casquillo del impulsor
⑦ Eje del impulsor
⑧ Barrera del motor
1. Solo para el modelo P045, P062, P075, P100, P137, P150, P200:
a) Coloque la junta tórica de la abrazadera en el anillo de sujeción e instálelo en el
adaptador del motor. Presione firmemente para asegurar un sellado hermético.
b) Coloque la junta tórica de la barrera en la barrera del motor e instálela en el
adaptador del motor.
c) Instale el eje del impulsor; para ello, alinee las partes planas del eje con las de
la barrera del motor. Asegúrese de que el eje del impulsor está completamente
asentado en la barrera del motor.
2. Monte el anillo de empuje del impulsor, el conjunto de accionamiento del impulsor
y el casquillo del impulsor.
Opción
P030
Reensamblaje de la
P045, P062, P075, P100, P137, P150,
P200
3. Coloque la junta tórica de la carcasa en la ranura de la carcasa de la bomba y aplique
un lubricante sin aceite.
4. Instale la carcasa de la bomba en la bomba; oriente correctamente el punto de
descarga según la instalación.
5. Mientras sujeta la carcasa de la bomba con una mano, instale y apriete a mano dos
pernos o tornillos con sus arandelas (si las hubiera) en ubicaciones opuestas.
6. Instale el resto de elementos de sujeción de la carcasa de la bomba y apriételos a
mano.
7. Utilice una llave de vaso o un destornillador (según los elementos de sujeción) para
apretar todos los pernos uniformemente siguiendo un patrón de estrella.
⑨ Barrera del motor
⑩ Anillo de sujeción (no incluido en el mo-
⑪ Junta tórica de la abrazadera
delo P200)
⑫ Adaptador del motor
⑭ Eje del motor
⑮ Motor
⑯ Base (no incluida en el modelo P200)
Descripción
Monte el casquillo del impulsor.
NOTA El conjunto del impul-
sor del modelo P030 incluye el
anillo de empuje y el conjunto
de accionamiento.
Monte el anillo de empuje del impulsor, el
conjunto de accionamiento del impulsor y el
casquillo del impulsor.
