10.7

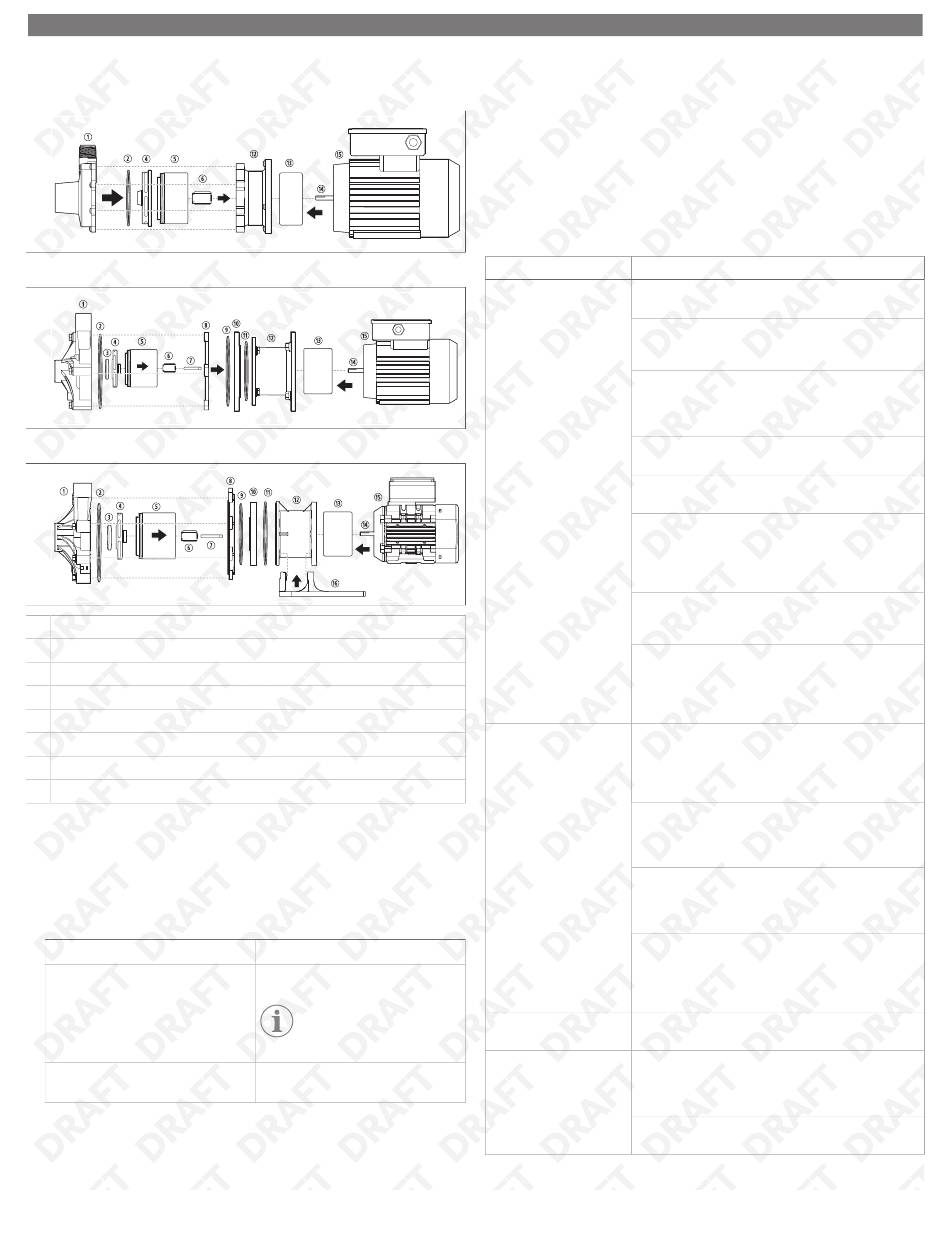

Återmontera pumpen
Återmontering av P030
Återmontering av P045, P062, P075, P100
Återmontering av P137, P150, P200
① Pumphus
② Pumphusets O-ring
③ Impellerns tryckring
④ Impellerenhet
⑤ Impellerdrivenhet
⑥ Impellerbussning
⑦ Impelleraxel
⑧ Motorbarriär
1. Endast P045, P062, P075, P100, P137, P150, P200:
a) Placera klämringens O-ring på klämringen och montera den på motoradaptern.
Tryck stadigt för att säkerställa ordentlig tätning.
b) Placera barriärens O-ring på motorbarriären och montera den på motoradaptern.
c) Installera impelleraxeln och rikta in de platta ytorna på axeln med de platta ytorna
i motorbarriären. Se till att impelleraxeln är helt intryckt i motorspärren.
2. Montera impellerns tryckring, impellerdrivenheten och impellerbussningen.
Alternativ
P030
P045, P062, P075, P100, P137, P150,
P200
3. Placera pumphusets O-ring i spåret på pumphuset och applicera ett oljefritt
smörjmedel.
4. Montera pumphuset på pumpen och se till att utloppet sitter i rätt riktning för
installationen.
⑨ Motorbarriär
⑩ Klämring (ingår inte på P200)
⑪ Klämringens O-ring
⑫ Motoradapter
⑬ Yttre drivmagnet
⑭ Motoraxel
⑮ Motor
⑯ Konsol (ingår inte på P200)
Beskrivning
Montera impellerbussningen.
ANVISNING Tryckringen och
drivenheten är inbyggda i im-
pellerenheten till P030.
Montera impellerns tryckring, impellerdri-
venheten och impellerbussningen.
5. Håll fast pumphuset med den ena handen, montera och dra åt två bultar eller skruvar
och brickor (om tillämpligt) för hand på motsatta platser.
6. Montera pumphusets återstående fästdon och dra åt för hand.
7. Använd en hylsnyckel eller skruvmejsel (beroende på typ av fästdon) för att dra åt alla
bultar jämnt med ett stjärnmönster.
11 Felsökning
Använd de anvisningar som följer för att lösa situationer som inte är resultat av defekter i
utförande eller material.
Fel
Möjlig orsak
Flödet är otillräckligt eller
Det förekommer ett luftläc-
obefintligt.
kage i sugledningen.
Pumpen har inte flödats.
Systemets höjd är högre än
förväntat.
En ventil är stängd.
Viskositeten eller den speci-
fika vikten är för hög.
Det negativa trycket är för
högt eller också är NPSH
otillräcklig.
En sugledning eller ett im-
pellerblad är igensatt.
Motorn roterar felaktigt.
Trycket är lågt.
Det förekommer lu eller
gas i vätskan som flödar ge-
nom pumpen.
Impellerns diameter är för
liten.
Systemets höjd är lägre än
förväntat.
Motorn roterar felaktigt.
Pumpen är inte flödad läng-
Det förekommer ett läckage
re.
i sugledningen.
Pumpen drar för mycket
För låg spänning.
ström.
Den specifika vikten eller
viskositeten är för hög.
SV
Lösning
Kontrollera röranslutningar-
na och dra åt tätningarna.
Säkerställ att pumphuvu-
det är fyllt med vätska innan
pumpen startas.
Kontrollera tillämpningskra-
ven. Det kan vara nödvän-
digt att använda en större
pump.
Öppna sug- och utlopp-
sventilerna.
Kontrollera vätskebland-
ningens koncentration.
Säkerställ korrekt inlopps-
tryck. Pumpen ska vara in-
stallerad under vattenni-
vån eller i en helt trycksatt
slinga.
Kontrollera inloppssilen och
pumpledningarna och av-
lägsna eventuellt skräp.
Kontrollera kablarna för att
säkerställa att den installera-
de konfigurationen stämmer
överens med kopplings-
schemat på pumpen.
Avlufta systemet med en au-
tomatisk avluftare eller öpp-
na en avluftningsledning
manuellt vid den högsta
punkten.
Kontrollera tillämpningskra-
ven. Det kan vara nödvän-
digt att använda en större
pump.
Kontrollera tillämpningskra-
ven. Det kan vara nödvän-
digt att använda en mindre
pump.
Kontrollera kablarna för att
säkerställa att den installera-
de konfigurationen stämmer
överens med kopplings-
schemat på pumpen.
Kontrollera röranslutningar-
na och dra åt tätningarna.
Kontrollera generatorns
uteffekt för att säkerställa att
den upprätthåller korrekt
spänning.
Kontrollera vätskebland-
ningens koncentration.
