Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen
4. Umieścić zespół wirnika na płaskiej powierzchni tak, aby pierścień oporowy wirnika
był skierowany w dół.
5. Ustawić zamienną tuleję płaską powierzchnią w kierunku tylnej części napędu
wewnętrznego i wyrównać ją z płaską powierzchnią magnesu napędu
wewnętrznego.
6. Delikatnie wepchnąć tuleję do napędu wewnętrznego, aż do końca.
7. Zmontować pompę
(patrzPonowny montaż pompy
10.6
Montaż zestawu do wymiany strony mokrej pompy
WSKAZÓWKA Ten zestaw jest opcjonalny i sprzedawany oddzielnie.
Zawiera głowicę pompy podłączaną do silnika.
Przed ponownym złożeniem pompy należy wykonać poniższe polecenia, aby
zamontować zestaw strony mokrej pompy:
1. W przypadku małych pomp o mocy 2 hp (1,49 kW) lub mniejszej pompę należy
ustawić pionowo stroną z wentylatorem do dołu lub mocno przymocować stopkę
silnika do stołu warsztatowego.
2. W przypadku większych pomp o mocy 3 hp (2,24 kW) lub większej pompę
z silnikiem należy umieścić bezpiecznie na podłodze tak, aby głowica była
skierowana do góry.
3. Wykręcić śruby i zdjąć podkładki zabezpieczające (jeśli są zamontowane) mocujące
głowicę pompy do elementów złącznych silnika.
4. Przytrzymać mocno głowicę pompy (lub jej część, która nie jest zamocowana do
stołu) i pociągnąć ją prosto na zewnątrz, aby rozłączyć głowicę pompy i silnik.
5. Wyrównać otwory w zespole wymiennej strony mokrej pompy z otworami
w adapterze silnika.
6. Wkręcić śruby z podkładkami zabezpieczającymi (jeśli są zamontowane).
7. Patrz odpowiednie rysunki w części
modelu pompy.
10.7

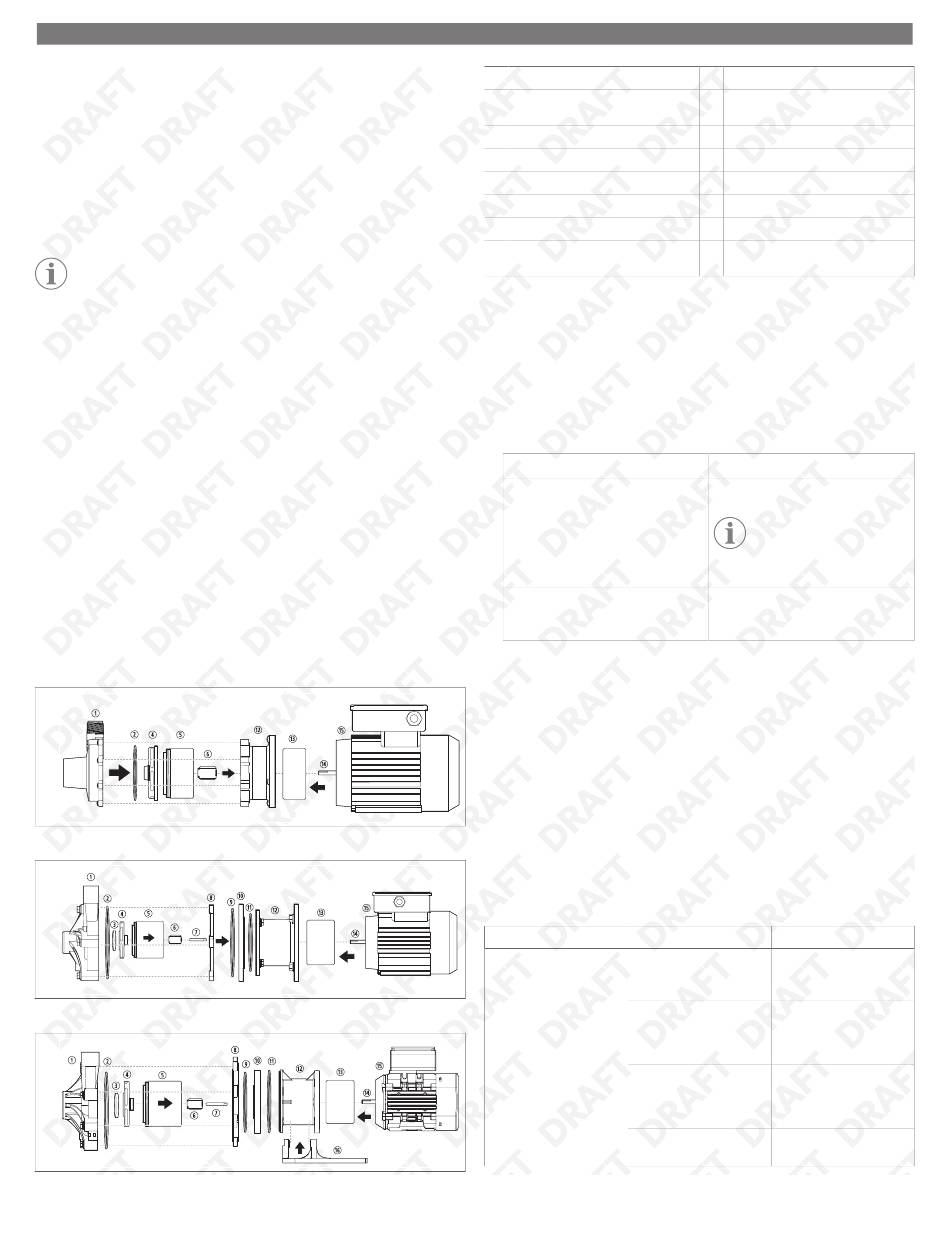

Ponowny montaż pompy
Ponowny montaż pompy P030
Ponowny montaż pomp P045 P062 P075 P100
Ponowny montaż pomp P137, P150, P200
na stronie 101).
Ponowny montaż pompy
w zależności od
① Obudowa pompy
② Pierścień o-ring obudowy
③ Pierścień oporowy wirnika
④ Zespół wirnika
⑤ Zespół napędu wirnika
⑥ Tuleja wirnika
⑦ Wałek wirnika
⑧ Przegroda silnika
1. Wyłącznie modele P045, P062, P075, P100, P137, P150, P200:
a) Umieścić pierścień zaciskowy o-ring na pierścieniu zaciskowym i zamontować
go na adapterze silnika. Mocno docisnąć, aby zapewnić szczelność.
b) Umieścić pierścień o-ring przegrody na przegrodzie silnika i zamontować na
adapterze silnika.
c) Zamontować wałek wirnika, wyrównując płaskie powierzchnie na wałku
z powierzchniami na przegrodzie silnika. Upewnić się, że wałek wirnika jest
całkowicie osadzony w przegrodzie silnika.
2. Wymontować pierścień oporowy wirnika, zespół napędu wirnika, a następnie tuleję
wirnika.
Opcja
P030
P045, P062, P075, P100, P137, P150,
P200
3. Umieścić pierścień o-ring obudowy w rowku obudowy pompy i nałożyć na niego
smar bezolejowy.
4. Zamontować obudowę pompy na pompie, upewniając się, że wylot znajduje się
w prawidłowym położeniu.
5. Przytrzymując obudowę pompy jedną ręką, wkręcić i dokręcić palcami dwie śruby
lub śruby i podkładki (jeśli były użyte) w przeciwległych miejscach.
6. Zamontować pozostałe elementy mocujące obudowy pompy i dokręcić bez użycia
narzędzi.
7. Za pomocą klucza nasadowego lub wkrętaka (w zależności od rodzaju elementów
mocujących) równomiernie dokręcić wszystkie śruby, stosując wzór gwiazdy.
11 Usuwanie usterek
Skorzystaj z poniższych instrukcji, aby usunąć nieprawidłowości, które nie są
spowodowane wadliwym wykonaniem ani wadami materiałowymi produktu.
Usterka
Możliwa przyczyna
Przepływ jest niewystarcza-
W przewodach ssawnych
jący lub brak przepływu.
występuje nieszczelność.
Pompa nie została zalana.
Wysokość podnoszenia
układu jest większa niż
oczekiwano.
Zamknięty jest któryś z za-
worów.
⑨ Przegroda silnika
⑩ Pierścień zaciskowy (brak w modelu
⑪ Pierścień zaciskowy o-ring
P200)
⑫ Adapter silnika
⑬ Zewnętrzny magnes napędowy
⑭ Wałek silnika
⑮ Silnik
⑯ Stopka (nie wchodzi w skład zestawu
P200)
Opis
Zamontować tuleję wirnika.
WSKAZÓWKA Zespół wirni-
ka modelu P030 jest wyposa-
żony w pierścień oporowy i ze-
spół napędowy.
Wymontować pierścień oporowy wirnika,
zespół napędu wirnika, a następnie tuleję
wirnika.
Proponowane rozwiązanie
Sprawdzić połączenia prze-
wodów i dokręcić uszczel-
nienia.
Przed uruchomieniem
upewnić się, że głowica
pompy jest napełniona cie-
czą.
Sprawdzić wymagania do-
tyczące zastosowania; mo-
że być wymagana większa
pompa.
Otworzyć zawory ssawne
i wylotowe.
