Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen

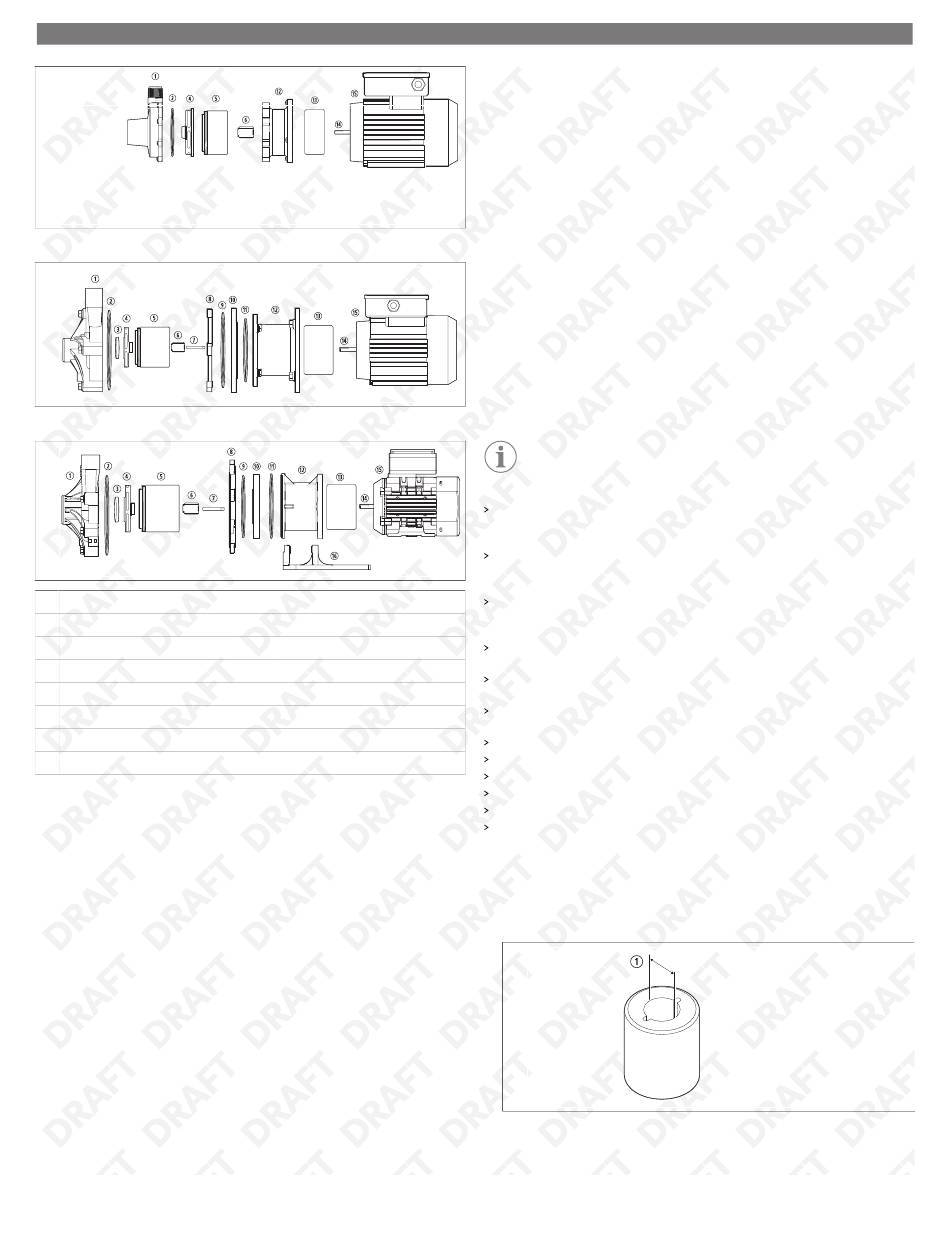

Изображение в разглобен изометричен изглед – P045, P062, P075, P100
Изображение в разглобен изометричен изглед – P137, P150, P200
① Корпус на помпата
② О-пръстен на корпуса
③ Опорен пръстен на работното колело
④ Възел на работното колело
⑤ Задвижващ блок на работното колело
⑥ Втулка на работното колело
⑦ Вал на работното колело
⑧ Бариера на мотора
1. Изключете помпата. Изключете мотора от захранването.
2. Промийте помпата. След това източете цялата течност (вижте главата
и източване на
помпата).
3. За малки помпи с мощност 2 hp (1,49 kW) или по-малко, поставете помпата
и мотора в изправено положение върху края на вентилатора на мотора или
закрепете здраво крака към работна маса.
4. За по-големи помпи с мощност 3 hp (2,24 kW) или повече, поставете помпата
здраво на пода с напора на помпата нагоре.
5. Отстранете винтовете или болтовете и фиксиращите шайби (ако има такива),
които закрепват напора на помпата към адаптера/преградата на мотора.
Използвайте подходящи инструменти за монтираните крепежни елементи.
Адаптерът за мотора на помпата P030 включва бариерата, докато другите модели
имат отделна бариера за мотора и адаптер за мотора.
6. Дръжте здраво напора на помпата или мотора, в зависимост от размера и теглото
на модела, и издърпайте право навън, за да разедините напора на помпата и
мотора.
7. Ако напорът на помпата има опционално уплътнение с О-пръстен, уверете се, че
О-пръстенът остава на адаптера на мотора.
8. Поставете напора на помпата върху работна маса с корпуса нагоре.
9. Отстранете винтовете или болтовете от външната страна на корпуса на помпата.
Броят на крепежните елементи на корпуса зависи от модела на помпата.
⑨ Бариера на мотора
⑩ Затягащ пръстен (не е включен в P200)
⑪ O-пръстен за затягане
⑫ Адаптер на мотора
⑬ Външен задвижващ магнит
⑭ Вал на мотора
⑮ Мотор
⑯ Крак (не е включен в P200)
Промиване
10. Хванете здраво корпуса на помпата и издърпайте направо, за да го извадите от
напора на помпата.
11. Отстранете опорния пръстен на работното колело, блока на работното колело,
задвижващия блок на работното колело и след това втулката на работното
колело.
12. Свалете вала на работното колело.
При помпата P030 валът на работното колело е прикрепен към адаптера на
мотора. За всички други модели валът на работното колело е прикрепен към
бариерата на мотора.
13. Отстранете бариерата на мотора и О-пръстена на бариерата (ако има такъв) от
адаптера на мотора.
14. Само за P045, P062, P075, P100, P137, P150, P200 : Ако е необходимо, леко
почукайте по задната страна на преградата на мотора с мека дървена или
пластмасова пръчка, за да я раздвижите.
15. Само за P045, P062, P075, P100, P137, P150, P200 : Свалете затягащия пръстен и
затягащия О-пръстен от адаптера на мотора.
16. Затегнете гайките, преди да ги отстраните, за да се уверите, че няма да се
измъкнат от напора на помпата.
10.4
Проверка на компонентите на помпата
УКАЗАНИЕ Свържете се с отдела за обслужване на клиенти на Dometic
за комплект за износване на помпата или резервен комплект за подмяна на
проточна част на помпата, ако е необходимо.
Проверете корпуса на помпата за признаци на износване или повреда. Търсете
признаци на триене, пукнатини по упорния пръстен или повреди по предната
опора на вала.
Проверете работното колело, задвижването, опорния пръстен, втулката
и работната повърхност между работното колело и напора на помпата за
износване.
Сменете втулката, ако нейните размери надвишават максималната граница на
диаметъра поради износване. Вижте главата
работното колело
за допустимите размери.
Проверете вътрешната и външната страна на бариерата на мотора за износване
или признаци на триене.
Проверете външното задвижване за триене, повреда, корозия или разхлабени
магнити.
Проверете О-пръстена за химическо въздействие, подуване, крехкост, нарязвания
или други повреди.
Сменете О-пръстена, ако е износен или повреден.
Сменете износения или повреден затягащ пръстен.
Почистете частите за многократна употреба с мек почистващ препарат.
Отстранете всички абразивни материали.
Сменете помпата, ако валът на мотора при уплътнението е износен или повреден.
Проверете лагерите на мотора чрез ръчно завъртане на мотора. Ако въртенето на
вала не е плавно или има радиално/осово приплъзване, сменете помпата.
10.4.1
Толеранс на износване на втулката на работното
колело
1. Използвайте следната схема и таблица, за да определите износването на втулката
на работното колело.
