Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen
SV
1. Stäng av pumpen. Koppla bort motorn från strömförsörjningen.
2. Spola pumpen. Töm sedan all vätska (se kapitlet
3. För små pumpar med högst 2 hp (1,49 kW) ska pumpen och motorn placeras i
upprätt läge på motorns fläktände eller också ska konsolen klämmas fast säkert på en
arbetsbänk.
4. För större pumpar med minst 3 hp (2,24 kW) ska pumpen placeras säkert på golvet
med pumphuvudet riktat uppåt.
5. Ta bort skruvarna eller bultarna och låsbrickorna (om tillämpligt) som håller fast
pumphuvudet på motoradaptern/-barriären. Använd lämpliga verktyg för de
installerade fästdonen.
Motoradaptern till pumpen P030 omfattar barriären, medan andra modeller har en
separat motorbarriär och motoradapter.
6. Håll fast antingen pumphuvudet eller motorn, beroende på modellens storlek och
vikt, stadigt och dra rakt utåt för att ta isär pumphuvudet och motorn.
7. Om pumphuvudet är försett med en valfri O-ringstätning måste du se till att O-ringen
sitter kvar på motoradaptern.
8. Placera pumphuvudet på en arbetsbänk med pumphuset vänt uppåt.
9. Skruva av skruvarna eller bultarna på pumphusets utsida.
Antalet fästdon på pumphuvudet skiljer sig mellan olika pumpmodeller.
10. Håll fast pumphuset stadigt och dra det rakt uppåt för att ta av det från
pumphuvudet.
11. Ta bort impellerns tryckring, impellerenheten, impellerdrivenheten och till sist
impellerbussningen.
12. Ta av impelleraxeln.
På pumpen P030 är impelleraxeln monterad på motoradaptern. På alla andra
modeller är impelleraxeln monterad på motorbarriären.
13. Avlägsna motorbarriären och O-ringen (om tillämpligt) från motoradaptern.
14. Endast P045, P062, P075, P100, P137, P150, P200: Knacka om nödvändigt
försiktigt på baksidan av motorbarriären med ett mjukt trä- eller plastska för att lossa
den.
15. Endast P045, P062, P075, P100, P137, P150, P200: Ta bort klämringen och
klämringens O-ring från motoradaptern.
16. Dra åt muttrarna före borttagningen för att säkerställa att den inte dras ut ur
pumphuvudet.
10.4
Inspektera pumpens komponenter
ANVISNING Kontakta Dometics kundsupport om nödvändigt för att beställa
en sats med slitdelar till pumpen eller en utbytessats för pumpens våta
komponenter.
Kontrollera pumphuset för tecken på slitage eller skada. Sök eer tecken på friktion,
sprickor i tryckringen eller skador på det främre axelstödet.
Kontrollera impellern, drivenheten, tryckringen, bussningen och arbetsytan mellan
impellern och pumphuvudet för tecken på slitage.
Byt ut bussningen om dess mått överskrider den maximala diametergränsen på grund
av slitage. Godtagbara mått anges i kapitlet
Kontrollera motorbarriärens in- och utsida med avseende för tecken på slitage och
friktion.
Kontrollera den yttre drivenheten för tecken på friktion, skada, korrosion eller lösa
magneter.
Kontrollera O-ringen för tecken på kemiska angrepp, svullnad, sprödhet, skärskador
eller annan skada.
Byt ut O-ringen om den är utsliten eller skadad.
Byt ut den utslitna eller skadade klämringen.
Rengör de återanvändbara delarna med milt rengöringsmedel.
Rensa bort eventuellt nötande material.
Byt ut pumpen om motoraxeln är sliten eller skadad vid tätningen.
Kontrollera motorlagren genom att dra runt motorn för hand. Byt ut pumpen om
axelns rotation inte är jämn eller det förekommer ett spel i den radiella/axiala änden.
10.4.1

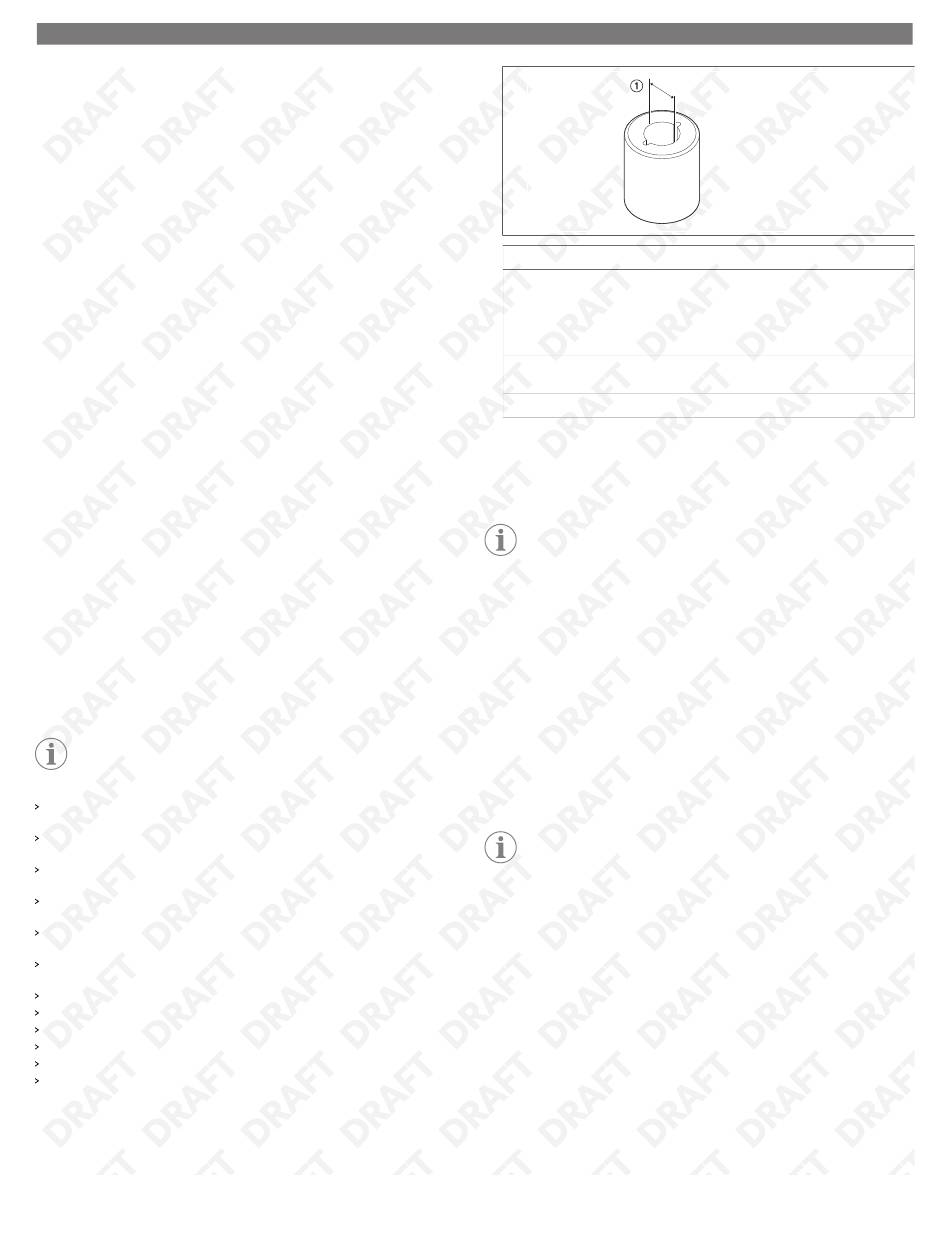

Impellerbussningens slitagetolerans
1. Använd diagrammet och tabellen nedan för att fastställa slitaget på
impellerbussningen.
76
Spola och tömma pumpen).
Impellerbussningens
slitagetolerans.
Modell
• P030
• P045
• P062
• P075
• P100
• P137
• P150
P200
2. Byt ut bussningen om den uppmätta innerdiametern överskrider den maximala
toleransen.
10.5
Installera satsen med pumpens slitdelar
ANVISNING Denna sats är ett valfritt tillval som säljs separat.
1. Placera impellern/den inre drivenheten med impellern vänt uppåt på en dornpress.
Stöd om nödvändigt enhetens undersida med block så att bussningen kan falla ut.
2. För in ett plast- eller träska med 1 in (25,4 mm) diameter genom impellern och tryck
ut bussningen.
3. Ta bort impellerenheten från dornpressen.
4. Placera impellerenheten på en plan yta med impellerns tryckring vänd nedåt.
5. Håll utbytesbussningens slitsade yta mot den inre drivenhetens baksida och rikta in
den platta delen i bussningen med den platta delen i den inre drivmagneten.
6. Tryck in bussningen försiktigt i den inre drivenheten tills bussningen stoppar.
7. Återmontera pumpen (se
Återmontera pumpen
10.6
Installera en utbytessats för pumpens våta komponenter
ANVISNING Denna sats är ett valfritt tillval som säljs separat. Satsen omfattar
pumphuvudet som monteras på motorn.
Följ anvisningarna nedan för att montera utbytessatsen för pumpens våta komponenter
innan pumpen återmonteras:
1. För små pumpar med högst 2 hp (1,49 kW) ska pumpen placeras i upprätt läge
på motorns fläktände eller också ska pumpkonsolen klämmas fast säkert på en
arbetsbänk.
2. För större pumpar med minst 3 hp (2,24 kW) ska pumpen och motorn placeras
säkert på golvet med pumphuvudet riktat uppåt.
3. Ta bort skruvarna eller bultarna och låsbrickorna (om tillämpligt) som håller fast
pumphuvudet på de installerade motorfästdonen.
4. Ta ett stadigt tag i pumphuvudet (eller den sida som inte är fastklämd) och dra det
rakt utåt för att ta isär pumphuvudet och motorn.
5. Rikta in hålen på enheten med pumpens våta komponenter med hålen på
motoradaptern.
6. Installera skruvarna eller bultarna och låsbrickorna (om tillämpligt).
7. Se bilderna i avsnittet
Återmontera pumpen
Bussningens innerdiameter
0,42 in (10,54 mm)
0,52 in (13,08 mm)
0,78 in (19,81 mm)
sida 77).
baserat på pumpmodellen.
