FR
8.2
Emplacement de montage
AVIS ! Risque d'endommagement
Le moteur n'est pas submersible et doit être installé dans un
environnement sec.
La sortie de la pompe doit se trouver au-dessus de l'entrée.
N'installez pas la pompe à la verticale ou le moteur sous la pompe.

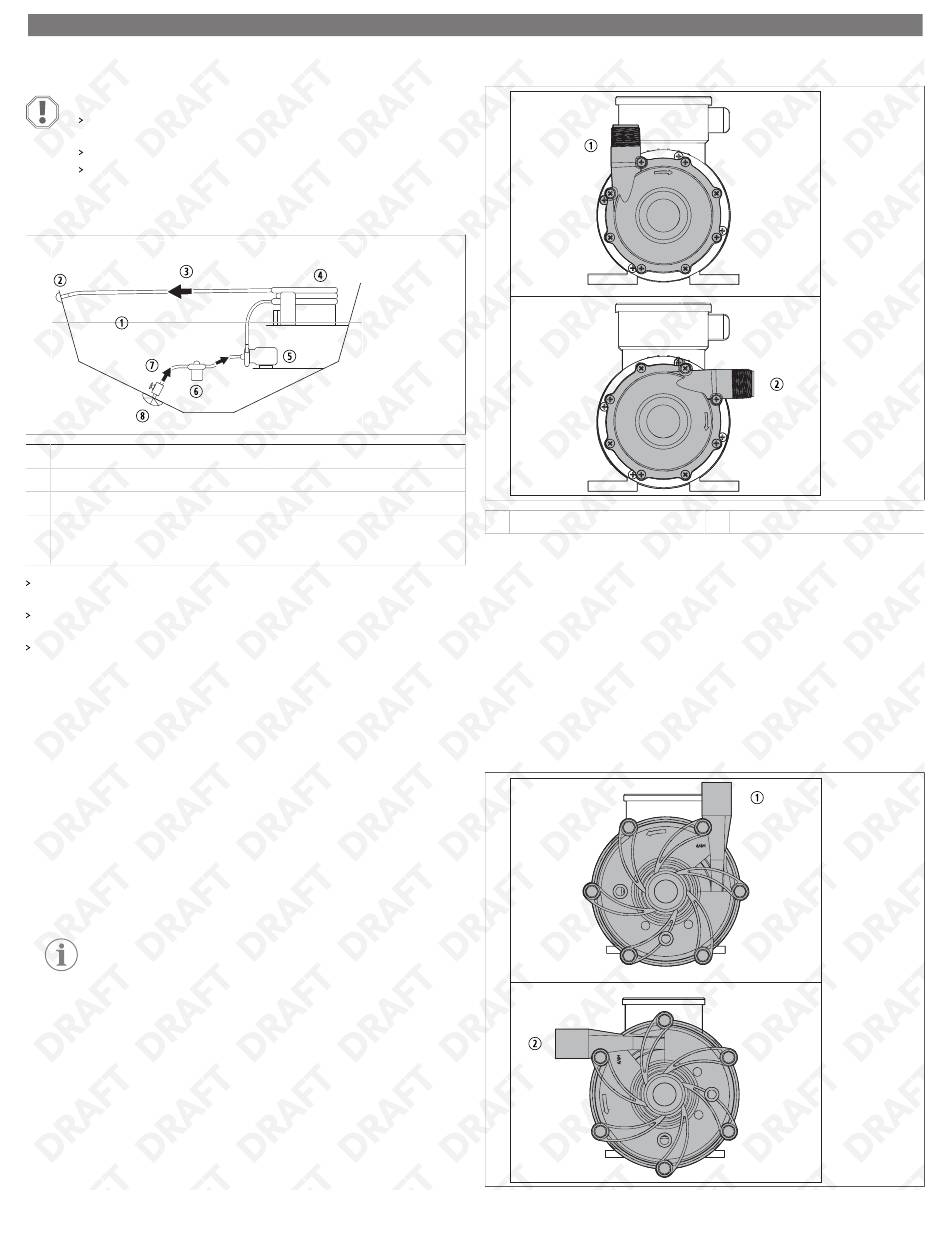

Reportez-vous au schéma ci-dessous lors de la sélection de l'emplacement
d'installation.
q
① Ligne d'eau
② Sortie eau de mer
③ Flux sortant
④ Bobine de condenseur de climatisation
Placez la pompe aussi loin que possible en dessous de la ligne de flottaison pour
obtenir de meilleures performances et minimiser la hauteur d'aspiration.
Placez la pompe dans un endroit permettant un montage de niveau à l'horizontale sur
une base sécurisée.
Assurez une ventilation adéquate autour de la pompe pour un fonctionnement et un
refroidissement corrects du moteur.
8.3
Rotation de la tête de pompe (en option)
La pompe est préconfigurée avec une orientation de refoulement verticale, adaptée à la
plupart des installations.
Dans certaines applications, la rotation de la tête de pompe peut faciliter l'installation
de la pompe et de la tuyauterie. La rotation de la tête de pompe en option doit être
effectuée avant de monter la pompe.
1. Assurez-vous que le joint torique est correctement positionné dans la rainure après la
rotation.
Le joint torique est lubrifié, il ne devrait donc pas nécessiter de lubrification
supplémentaire.
2. Lorsque le refoulement de la pompe est en configuration horizontale, le moteur doit
être calé pour soulever l'avant de la pompe afin d'éviter toute interférence.
REMARQUE Utilisez les cales de transport en plastique (matériau
d'emballage) pour apporter un soutien supplémentaire sous les pieds du
moteur.
22
⑤ Pompe
⑥ Crépine
⑦ Flux entrant
⑧ Vanne d'eau de mer (vanne à boisseau
sphérique) et entrée passe-coque de
type Scoop
8.3.1
Rotation de la tête de pompe (pompe P030)
① Refoulement vertical
1. Placez le moteur en position verticale, en le laissant reposer sur l'extrémité
ventilateur du moteur.
2. Déposez les huit vis du carter de pompe.
3. Tirez sur le carter pour l'extraire de l'adaptateur/la protection de moteur.
4. Faites pivoter le carter de 90 ° , en alignant les trous de vis du carter et de
l'adaptateur/la protection de moteur.
5. Appuyez sur le carter pour le positionner sur l'adaptateur/la protection de moteur.
6. Réinstallez les vis.
8.3.2
Rotation de la tête de pompe (autres modèles)
Suivez les instructions ci-après pour faire tourner la tête de pompe des modèles P045,
P062, P075, P100, P137, P150, P200.
② Refoulement horizontal
