LV
q

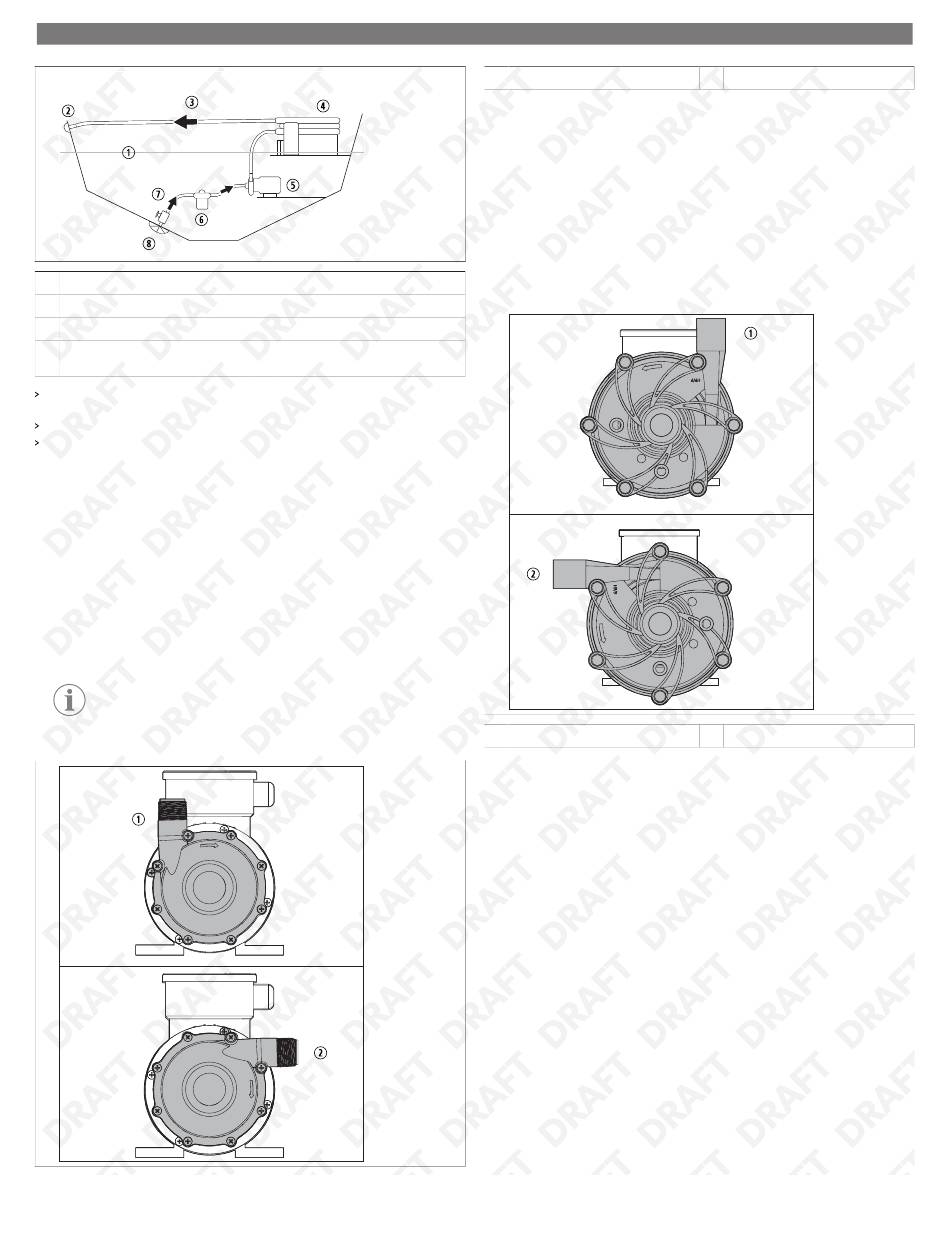

① Ūdenslīnija
② Sālsūdens izplūdes atvere
③ Izplūdes plūsma
④ Gaisa kondicionēšanas kondensatora
spole
Novietojiet sūkni pēc iespējas tālāk zem ūdenslīnijas, lai nodrošinātu vislabāko
veiktspēju un samazinātu iesūkšanas augstumu.
Novietojiet sūkni vietā, kurā var veikt uzstādīšanu horizontāli, uz drošas pamatnes.
Nodrošiniet atbilstošu ventilāciju ap sūkni pareizai motora darbībai un dzesēšanai.
8.3
Sūkņa galvas pagriešana (izvēles iespēja)
Sūknis ir iepriekš konfigurēts ar vertikālu izplūdes orientāciju, kas ir piemērota gandrīz
visām uzstādīšanas vietām.
Dažos gadījumos sūkņa galvas pagriešana var atvieglot sūkņa un cauruļvadu
uzstādīšanu. Sūkņa galvas pagriešana nav obligāta, un tā jāveic pirms sūkņa
uzstādīšanas.
1. Pārliecinieties, ka blīvgredzens pēc pagriešanas ir pareizi ievietots rievā.
Blīvgredzens ir ieeļļots, un nevajadzētu būt nepieciešamai papildu ieeļļošanai.
2. Kad sūkņa izplūdes caurule ir horizontālā konfigurācijā, motoram jāizmanto
paplāksnes, lai paceltu sūkņa priekšpusi un izvairītos no saskares.
PIEZĪME Izmantojiet plastmasas transportēšanas paplāksnes (iepakojuma
materiāls), lai nodrošinātu papildu atbalstu zem motora kājiņām.
8.3.1
Sūkņa galvas pagriešana (P030)
196
⑤ Sūknis
⑥ Sietfiltrs
⑦ Ieplūdes plūsma
⑧ Kingstens (lodvārsts) un cauri korpusam
ejoša liekšķeres tipa ieplūdes atvere
① Vertikāla izplūde
1. Novietojiet motoru vertikāli, atbalstot uz motora ventilatora gala.
2. Izņemiet astoņas skrūves no sūkņa korpusa.
3. Noņemiet korpusu no motora adaptera/aizsarga.
4. Pagrieziet korpusu 90 ° , nocentrējot skrūvju caurumus uz korpusa pret motora
adapteri/aizsargu.
5. Spiediet korpusu uz leju, lai novietotu uz motora adaptera/aizsarga.
6. Ievietojiet atpakaļ skrūves.
8.3.2
Sūkņa galvas pagriešana (citi modeļi)
Lai pagrieztu P045, P062, P075, P100, P137, P150 un P200 modeļa sūkņa galvu, ņemiet
vērā tālāk sniegtos norādījumus.
① Vertikāla izplūde
1. Noņemiet četrus savilkšanas gredzena skrūves, sprostpaplāksnes un plakanās
paplāksnes.
2. Pagrieziet savilkšanas gredzenu 90 ° , nocentrējot savilkšanas gredzena caurumus
un motora adapteri/aizsargu.
3. Uzlieciet atpakaļ savilkšanas gredzena skrūves, sprostpaplāksnes un plakanās
paplāksnes.
8.4
Sūkņa montāža
Droši uzstādiet sūkni vēlamajā vietā (P030 parādīts):
② Horizontāla izplūde
② Horizontāla izplūde
