8.2
Lugar de montaje
¡AVISO! Peligro de daños
El motor no es sumergible y debe colocarse en un entorno seco.
La salida de la bomba debe estar por encima de la entrada.
No instale la bomba verticalmente o con el motor debajo de la bomba.

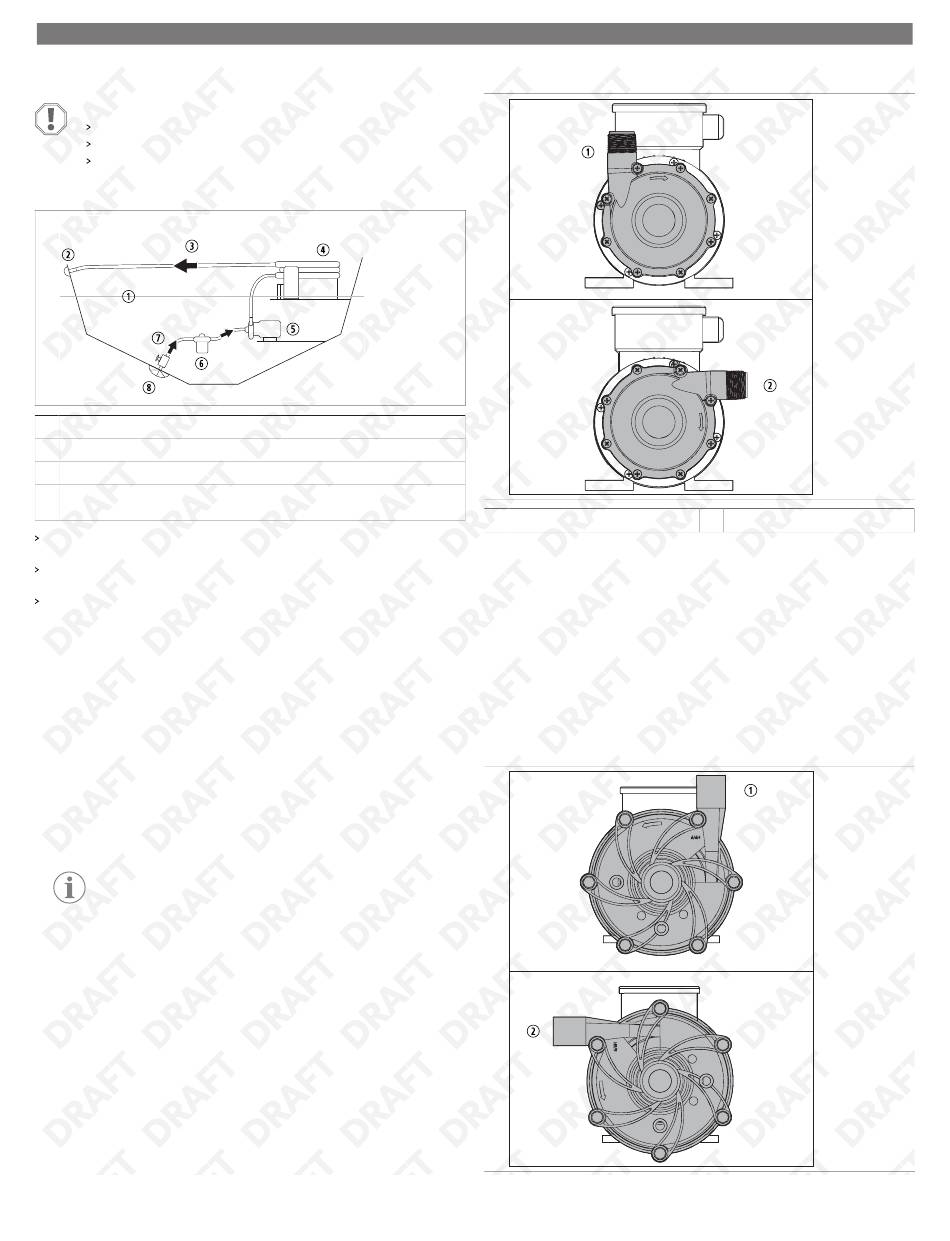

Consulte el diagrama siguiente cuando seleccione el lugar de instalación.
q
① Línea de flotación
② Salida de agua de mar
③ Flujo de salida
④ Bobina del condensador del aire acondi-
cionado
Coloque la bomba lo más abajo posible de la línea de flotación para obtener el mejor
rendimiento y minimizar la altura de aspiración.
Coloque la bomba en una ubicación que permita el montaje en una posición
horizontal y nivelada sobre una base segura.
Asegúrese de que haya una ventilación adecuada alrededor de la bomba para que el
motor funcione y se enfríe correctamente.
8.3
Giro del cabezal de la bomba (opcional)
La bomba está preconfigurada con una orientación de descarga vertical, aplicable en la
mayoría de las instalaciones.
En algunas aplicaciones, el giro del cabezal de la bomba puede facilitar la instalación de
la bomba y los tubos. La rotación del cabezal de la bomba es opcional y debe realizarse
antes de montar la bomba.
1. Asegúrese de que la junta tórica está bien asentada en la ranura después de girarla.
La junta tórica está lubricada y no necesita más lubricación.
2. Cuando la descarga de la bomba está en una configuración horizontal, el motor
se debe calzar con cuñas para elevar la parte delantera de la bomba y evitar
interferencias.
NOTA Utilice las cuñas de plástico utilizadas para el transporte (material
de embalaje) para proporcionar un soporte adicional debajo de las patas
del motor.
⑤ Bomba
⑥ Filtro
⑦ Flujo de entrada
⑧ Válvula Kingston (válvula de bola) y entra-
da pasacascos tipo scoop
8.3.1
Giro del cabezal de la bomba (P030)
① Descarga vertical
1. Coloque el motor en posición vertical, apoyado sobre el extremo del ventilador del
motor.
2. Retire los ocho tornillos de la carcasa de la bomba.
3. Tire de la carcasa para separarla del adaptador del motor/la barrera.
4. Gire la carcasa 90 ° hasta que los orificios de los tornillos de la carcasa y del
adaptador del motor/la barrera queden alineados.
5. Presione la carcasa para asentarla en el adaptador del motor/la barrera.
6. Vuelva a colocar los tornillos.
8.3.2
Rotación del cabezal de la bomba (otros modelos)
Utilice las siguientes instrucciones para girar el cabezal de la bomba de los modelos
P045, P062, P075, P100, P137, P150 y P200.
② Descarga horizontal
