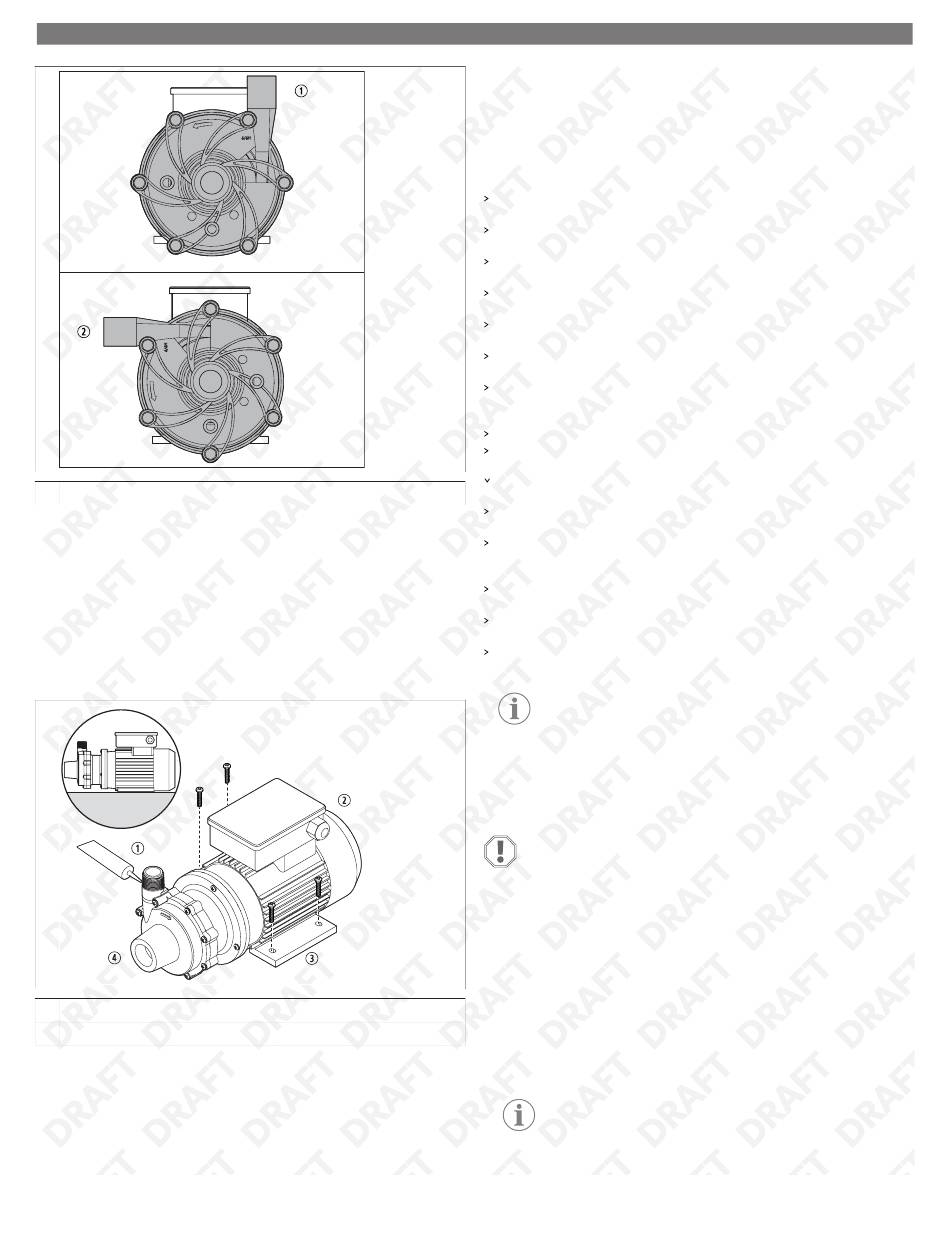

① Вертикално нагнетяване
1. Отстранете четирите болта със затягащ пръстен, блокиращите шайби и плоските
шайби.
2. Завъртете затягащия пръстен на 90 ° , като подравните отворите на затягащия
пръстен и адаптера/бариерата на мотора.
3. Монтирайте обратно четирите болта със затягащ пръстен, блокиращите шайби и
плоските шайби.
8.4
Монтиране на помпата
Монтирайте помпата сигурно на желаното място (показано е P030):
① Уплътнител
② Мотор
1. Поставете мотора на помпата на желаното място и отбележете позицията на
монтажните отвори.
2. Пробийте отвори за монтажните винтове.
3. Ако помпата е била опакована с пластмасови транспортни подложки, поставете
подложките под крачетата на мотора.
4. Затегнете винтовете, за да фиксирате помпата на място.
② Хоризонтално нагнетяване
③ Крак
④ Напор на помпата
5. Използвайте подходящ уплътнител за тръби или лента за резби и други тръбни
връзки.
6. Затегнете всички връзки, като използвате подходящи инструменти за избраните
тръбопроводни материали.
8.5
Свързване на тръбите
За да предотвратите натоварване на корпуса на помпата, осигурете независима
опора на тръбопроводите в близост до помпата.
За да предотвратите навлизането на замърсявания в помпата заедно с течността,
използвайте филтър на входната тръба.
За да се сведе до минимум триенето на тръбите, разположете тръбопроводите от
смукателната страна на помпата в права и къса конфигурация.
Дръжте колената и клапаните най-малко десет диаметъра на тръбата от
засмукването и източването.
Поставете смукателния тръбопровод на нивото или с лек наклон нагоре към
помпата.
За да предотвратите образуването на въздушни джобове, уверете се, че в
смукателната линия няма високи места.
Уверете се, че смукателната линия е поне толкова голяма, колкото входния отвор
за всмукване, или с един размер на тръбата по-голяма, така че да не влияе на
NPSHa.
Не намалявайте размера на смукателната линия.
Уверете се, че на изпускателната линия е монтиран възвратен клапан и контролен
клапан (ако се използва).
Възвратният клапан предпазва помпата от повреди, причинени от воден удар, а
контролният клапан регулира дебита.
За да направите помпата достъпна за поддръжка, използвайте изолиращи клапани
на смукателните и изпускателните линии.
Ако предпочитате гъвкав маркуч, използвайте подсилен маркуч, оценен за
подходяща температура, налягане и химическа устойчивост за изпомпваната
течност.
Използвайте подходящ уплътнител за тръби или лента за резби и други тръбни
връзки.
За да избегнете ограничаване на смукателния дебит, уверете се, че смукателният
клапан е напълно отворен.
Монтирайте система за промиване в тръбопроводите, така че помпата да може да
бъде промита, преди да бъде извадена от експлоатация.
УКАЗАНИЕ Моделите помпи P062, P075, P100, P137, P150 и P200
са снабдени с възможност за монтиран от клиента дренаж 0,25 in
(6,35 mm) в корпуса на работното колело. За да постигнете най-добра
производителност, се уверете, че тръбопроводите на помпата са
оразмерени подходящо за дебита.
8.6
Свързване на пробка или клапан за източване (опция)
ВНИМАНИЕ! Опасност от повреда
Не затягайте прекалено много пробката за източване или клапана по
време на монтажа.
Само за P062, P075, P137, P150, P200: В корпуса на работното колело е монтирана
пробка или клапан за източване за отстраняване на течностите преди извършване на
поддръжка на помпата.
За да свържете допълнителен пробка или клапан за източване:
1. Закрепете корпуса на работното колело към маса за настолна бормашина.
2. Използвайте свредло 0,44 in (11,10 mm) и формования шеф като ориентир.
3. Пробийте напълно през формования шеф във вътрешността на корпуса на
работното колело.
4. Използвайте 0,25 in (6,35 mm) NPT метчик.
5. Резбовайте отвора в оформената глава на подходяща дълбочина.
УКАЗАНИЕ Не резбовайте твърде дълбоко.
