5. Odstranite vijake in varovalne podložke (če so nameščene), s katerimi je glava
črpalke pritrjena na adapter/pregrado motorja. Uporabljajte ustrezno orodje za
nameščene vijake.
Pregrada motorja v črpalki P030 je del adapterja motorja, medtem ko sta v ostalih
modelih pregrada in adapter motorja ločena.
6. Trdno primite glavo ali motor črpalke, odvisno od velikosti in teže modela, in jo/ga
povlecite naravnost ven, da se glava in motor črpalke ločita.
7. Če je v glavi črpalke nameščeno dodatno krožno tesnilo, pazite, da ostane na
adapterju motorja.
8. Glavo črpalke položite na delovno mizo z ohišjem navzgor.
9. Odstranite vijake na zunanji strani ohišja črpalke.
Število vijakov v ohišju je odvisno od modela črpalke.
10. Ohišje črpalke trdno primite in ga povlecite naravnost navzgor ter tako odstranite z
glave črpalke.
11. Odstranite pogonski obroč gonilnika črpalke, sklop gonilnika, sklop pogona
gonilnika in pušo gonilnika.
12. Odstranite os gonilnika.
V črpalki P030 je os gonilnika nameščena v adapter motorja. Pri vseh ostalih modelih
je os gonilnika nameščena v pregrado motorja.
13. Odstranite pregrado motorja in krožno tesnilo pregrade (če je nameščeno) iz
adapterja motorja.
14. Samo P045, P062, P075, P100, P137, P150, P200: po potrebi rahlo potrkajte po
zadnji strani pregrade motorja s palico iz mehkega lesa ali plastike, da se sname.
15. Samo P045, P062, P075, P100, P137, P150, P200: odstranite objemko in krožno
tesnilo objemke iz adapterja motorja.
16. Preden odstranitvijo zatisnite matice, da ne odstopi od glave črpalke.
10.4
Pregled sestavnih delov črpalke
NASVET Po potrebi se obrnite na podporo za stranke podjetja Dometic za
komplet potrošnega materiala za črpalko ali komplet nadomestnih delov za
mokri del črpalke.
Redno pregledujte, ali je ohišje črpalke obrabljeno ali poškodovano. Bodite pozorni
na znake drgnjenja, razpoke na pogonskem obroču ali poškodbe sprednjega nosilca
osi.
Preverite obrabljenost gonilnika črpalke, pogona, pogonskega obroča, puše in
tekalne površine med gonilnikom črpalke in glavo črpalke.
Zamenjajte pušo, če je njen notranji premer zaradi obrabe večji od dovoljenega.
V poglavju
Dovoljena obraba puše gonilnika črpalke
premer.
Preverite obrabljenost in znake drgnjenja na notranji in zunanji strani pregrade
motorja.
Preverite morebitno drgnjenje, poškodovanost, korozijo ali popuščene magnete
zunanjega pogona.
Preverite, ali so na krožnem tesnilu kemične razjede ter ali je tesnilo nabreklo, se lomi,
so na njem ureznine ali je drugače poškodovano.
Če je krožno tesnilo obrabljeno ali poškodovano, ga zamenjajte.
Obrabljeno ali poškodovano objemko zamenjajte.
Dele, ki jih je mogoče še vedno uporabljati, očistite z nežnim čistilom.
Odstranite ves abrazijski material.
Če je gred motorja ob tesnilu obrabljena ali poškodovana, zamenjajte črpalko.
Ob vrtenju motorja z roko preverite ležaje motorja. Če se gred ne vrti gladko ali ima
prečni/vzdolžni mrtvi hod, črpalko zamenjajte.
10.4.1
Dovoljena obraba puše gonilnika črpalke

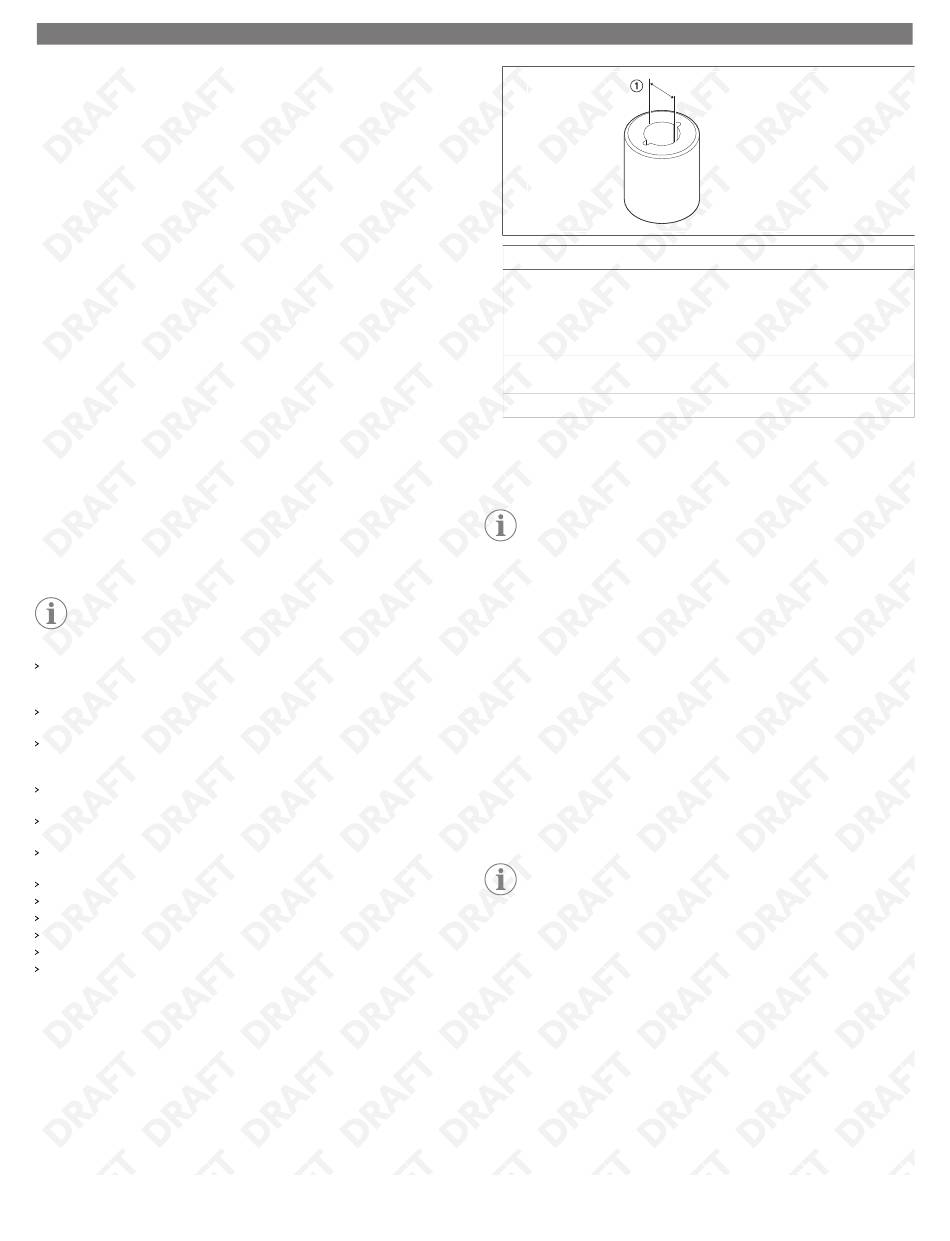

1. S pomočjo spodnjega diagrama in razpredelnice določite obrabo puše gonilnika
črpalke.
je naveden največji dovoljeni
Model
• P030
• P045
• P062
• P075
• P100
• P137
• P150
P200
2. Če izmerjeni notranji premer presega največjo dovoljeno obrabo, pušo zamenjajte.
10.5
Namestitev kompleta potrošnega materiala
NASVET Ta komplet je dodatno na voljo in na prodaj posebej.
1. Sklop gonilnika črpalke/notranjega pogona postavite z navzgor obrnjenim
gonilnikom v stiskalnico. Po potrebi sklop podložite z bloki, da boste lahko odstranili
pušo.
2. Vstavite plastičen ali lesen drog premera 1 in (25,4 mm) skozi gonilnik črpalke in
potisnite pušo ven.
3. Odstranite sklop gonilnika črpalke s stiskalnice.
4. Sklop gonilnika črpalke postavite na ravno površino s pogonskim obročem gonilnika
obrnjenim navzdol.
5. Stran puše, na kateri sta utora, obrnite proti zadnji strani notranjega pogona in
poravnajte ravno površino puše z ravno površino notranjega pogonskega magneta.
6. Pušo nežno potiskajte v notranji pogon, dokler ne doseže dna.
7. Sestavite črpalko (glejte
Sestavljanje črpalke
10.6
Namestitev kompleta nadomestnih delov za mokri del
črpalke
NASVET Ta komplet je dodatno na voljo in na prodaj posebej. V kompletu je
glava črpalke, ki se jo namesti na motor.
Nadomestni komplet za mokri del črpalke namestite po spodnjih navodilih, preden
črpalko ponovno sestavite:
1. Pri manjših črpalkah z močjo 2 hp (1,49 kW) ali manj postavite črpalko v pokončni
položaj na vetrnico motorja ali podstavek črpalke stabilno vpnite na delovno mizo.
2. Pri večjih črpalkah z močjo 3 hp (2,24 kW) ali več črpalko in motor stabilno postavite
na tla z glavo črpalke navzgor.
3. Odstranite vijake in varovalne podložke (če so nameščene), s katerimi je glava
črpalke pritrjena na pritrdilne elemente motorja.
4. Trdno primite glavo črpalke (oziroma tisto stran, ki ni vpeta) in jo povlecite naravnost
ven, da se glava in motor črpalke ločita.
5. Odprtine v nadomestnem sklopu za mokri del črpalke poravnajte z odprtinami v
adapterju motorja.
6. Namestite vijake in varovalne podložke (če so predvidene).
7. Glejte slike za posamezne modele črpalk v poglavju
SL
Notranji premer puše
0,42 in (10,54 mm)
0,52 in (13,08 mm)
0,78 in (19,81 mm)
na strani 150).
Sestavljanje
črpalk.
