9.1
Pumpun käynnistystäyttö
Pumppu ei ole itseimevä.
1. Kiinnitä pumppu vedenpinnan alapuolelle pumpun pään käynnistystäyttöä varten.
2. Liitä pumppuun ulkoinen nestelähde.
3. Avaa tulo- (imu-) ja poistoventtiilit kokonaan, jotta pumppu täyttyy nesteellä.
9.2
Pumpun käynnistäminen
1. Varmista, että kaikki venttiilit ovat auki ja pumpun liitokset tiukasti kiinni.
OHJE Pumppu vaatii positiivisen imun pumpun päässä kavitaation
estämiseksi.
2. Sulje poistoventtiili.
3. Kytke pumppu päälle.
4. Säädä virtaus ja paine avaamalla poistoventtiiliä hitaasti. Älä yritä säätää virtausta
imuventtiilillä.
9.3
Moottorin pyörimisen tarkistaminen
Takaperin käyvä pumppu pumppaa, mutta huomattavasti pienemmällä virtauksella ja
paineella.
1. Anna moottorin käydä 1 s ... 2 s ja tarkkaile moottorin tuulettimen pyörimistä.
2. Oikea moottorin pyörimissuunta käy ilmi
• pumpun koteloon valetusta suuntanuolesta
• pumpun moottorin taakse kiinnitetystä tarrasta.
3. Jos moottorin pyörimissuunta ei ole suuntanuolien mukainen, tarkista pumpun
johdotuskaavio ja korjaa mahdolliset johdotusvirheet.
9.4
Pumpun sammuttaminen
1. Sammuta moottori.
2. Sulje poistoventtiili hitaasti.
3. Sulje imuventtiili.
10 Puhdistus ja hoito
HUOMAUTUS! Turvallisuusriski
Pumpun käyttö ei ole turvallista, jos asianmukainen ylläpito on laiminlyöty.
Huuhtele pumppu ja tyhjennä siitä kaikki neste ennen kunnossapitoa.
10.1
Suositeltu huolto-ohjelma
Huollon tarve riippuu pumpattavan nesteen ominaisuuksista ja käyttötarkoituksesta.
Huolto-ohjelma tulee määrittää sisäisten osien tutkimusten ja kuluvien osien
mittaustulosten perusteella.
OHJE Poista pumppu käytöstä aina ennen tarkastusta.
Taulu 11. Suositeltu huolto-ohjelma
Nestetyyppi
Puhdas vesi, puhdas merivesi tai suljetut jääh-
dytysjärjestelmät
Kiinteän aineksen saastuttama vesi
Veden otto on normaalien käyttölämpötilo-
jen ulkopuolella. Katso
Tekniset tiedot
sivul-
la 94
Jakso
Tarkasta pumpun siipipyörä ja tiivisteet 6 kuu-
kauden välein tai 2000 h käyttötunnin jälkeen.
Tarkasta pumpun siipipyörä ja tiivisteet, jos
pumpun teho on heikentynyt.
10.2
Pumpun huuhtelu ja tyhjennys
1. Tyhjennä pumpusta nesteet ennen kunnossapitoa, jotta sisäinen paine poistuu.
2. Sammuta pumppu asianmukaisesti (katso
3. Kytke huuhtelunesteen syöttö imuventtiiliin.
4. Kytke huuhtelunesteen poisto poistoventtiiliin.
5. Avaa huuhtelun tulo- ja poistoventtiilit.
6. Päästä huuhtelunestettä järjestelmään, kunnes pumppu on puhdas.
7. Kun lopetat huuhtelun, anna pumpun tyhjentyä kaikesta nesteestä.
10.3
Pumpun purkaminen

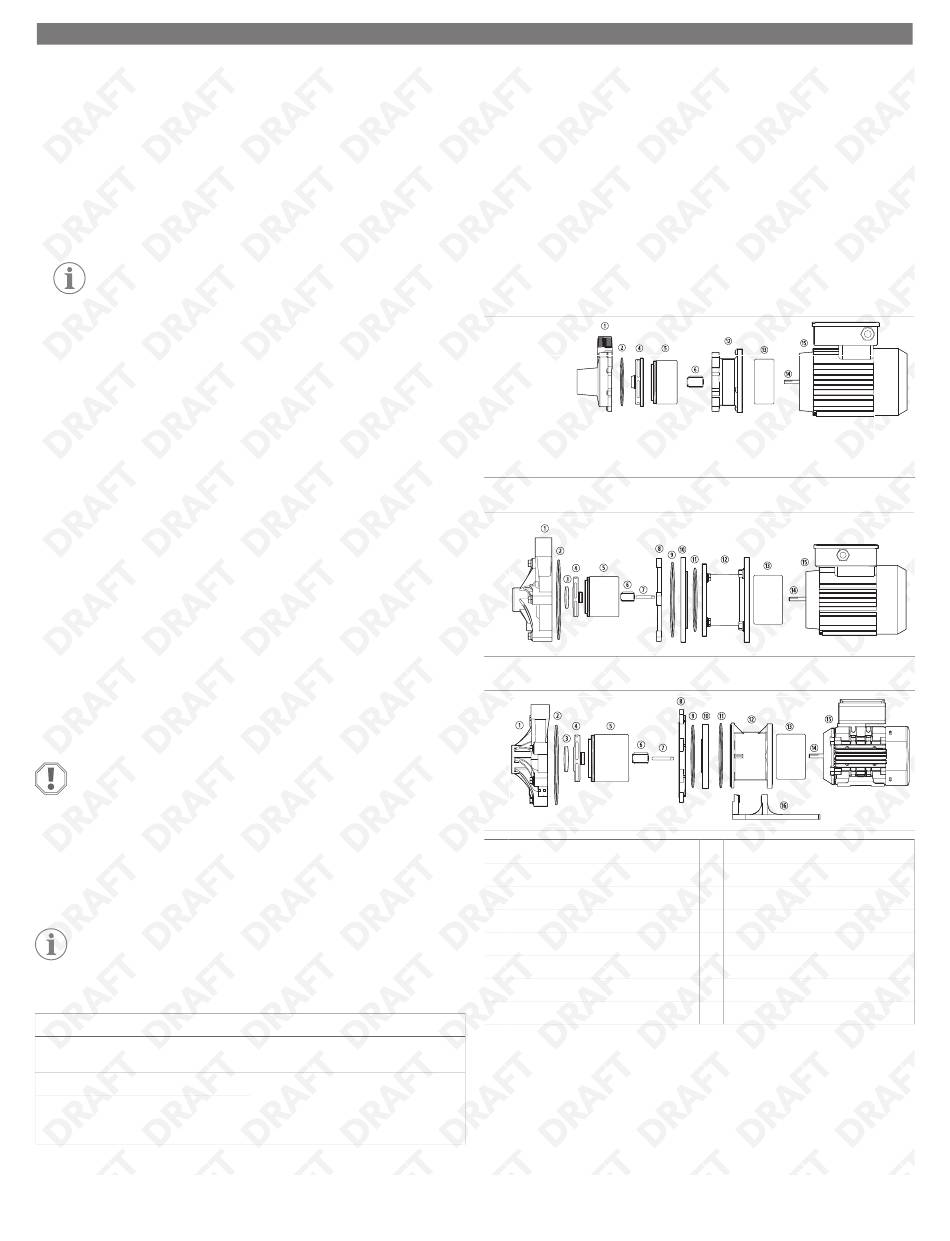

Osapiirros – P030
Osapiirros – P045, P062, P075, P100
Osapiirros – P137, P150, P200
① Pumpun kotelo
② Kotelon O-rengas
③ Siipipyörän vastarengas
④ Siipipyöräkokoonpano
⑤ Siipipyörän käyttökokoonpano
⑥ Siipipyörän holkki
⑦ Siipipyörän akseli
⑧ Moottorin suojus
1. Sammuta pumppu. Irrota moottori virransyötöstä.
2. Huuhtele pumppu. Tyhjennä sitten kaikki neste (katso luku
tyhjennys).
3. Jos pumppu on pieni (enintään 2 hp (1,49 kW)), aseta pumppu ja moottori
pystyasentoon moottorin tuuletinpään päälle tai kiristä jalka tukevasti työpöytään.
4. Jos pumppu on suuri (vähintään 3 hp (2,24 kW)), aseta se tukevasti lattialle pumpun
pää ylöspäin.
Pumpun sammuttaminen
sivulla 91).
⑨ Moottorin suojus
⑩ Kiristysrengas (ei mallissa P200)
⑪ Kiristimen O-rengas
⑫ Moottorin sovitin
⑬ Ulompi käyttömagneetti
⑭ Moottorin akseli
⑮ Moottori
⑯ Jalka (ei sisälly malliin P200)
Pumpun huuhtelu ja
