SK
6. Jemne zatlačte puzdro do vnútorného pohonu, kým sa puzdro nedostane na dno.
7. Znovu zmontujte čerpadlo (pozrite
10.6
Inštalácia súpravy na výmenu mokrého konca čerpadla
POZNÁMKA Táto súprava je voliteľná a predáva sa samostatne. Súprava
obsahuje hlavu čerpadla, ktorá sa pripája k motoru.
Pred opätovnou montážou čerpadla postupujte podľa nižšie uvedených pokynov a
nainštalujte náhradný mokrý koniec čerpadla:
1. V prípade malých čerpadiel (2 hp (1,49 kW) alebo menej) umiestnite čerpadlo do
zvislej polohy na koniec ventilátora motora alebo bezpečne upnite nohy čerpadla k
pracovnému stolu.
2. V prípade väčších čerpadiel (3 hp (2,24 kW) alebo viac) umiestnite čerpadlo a motor
bezpečne na podlahu hlavou čerpadla smerom nahor.
3. Odstráňte skrutky alebo skrutky a poistné podložky (ak sú prítomné) upevňujúce
hlavu čerpadla k nainštalovaným upevňovacím prvkom motora.
4. Pevne uchopte hlavu čerpadla (alebo stranu, ktorá nie je upnutá) a ťahaním rovno
von odpojte hlavu čerpadla a motor.
5. Zarovnajte otvory na náhradnej zostave mokrého konca čerpadla s otvormi na
adaptéri motora.
6. Namontujte skrutky a poistné podložky (ak sú prítomné).
7. Podľa modelu čerpadla si pozrite obrázky v časti
10.7

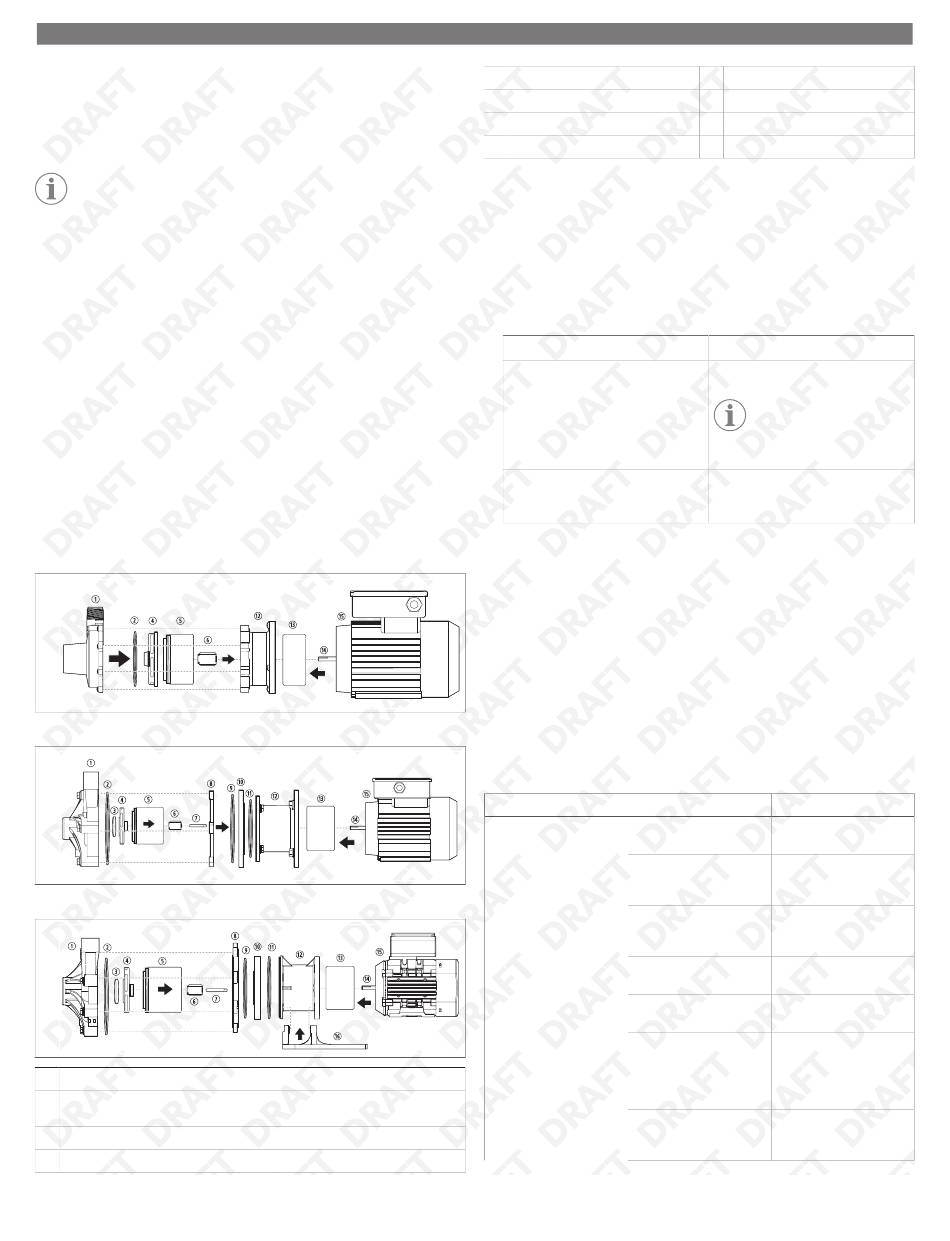

Opätovná montáž čerpadla
Opätovná montáž modelu P030
Opätovná montáž modelu P045, P062, P075, P100
Opätovná montáž modelu P137, P150, P200
① Kryt čerpadla
② O-krúžok krytu
③ Ťahový krúžok obežného kolesa
④ Zostava obežného kolesa
110
Opätovná montáž čerpadla
na strane 110).
Opätovná montáž
čerpadla.
⑨ Bariéra motora
⑩ Upínací krúžok (nie je súčasťou modelu
⑪ Upínací O-krúžok
P200)
⑫ Adaptér motora
⑤ Zostava pohonu obežného kolesa
⑥ Puzdro obežného kolesa
⑦ Hriadeľ obežného kolesa
⑧ Bariéra motora
1. Iba modely P045, P062, P075, P100, P137, P150, P200:
a) Umiestnite tesniaci O-krúžok na upínací krúžok a namontujte ho na adaptér
motora. Pevne ho stlačte, aby ste zaistili tesnosť.
b) Umiestnite bariérový O-krúžok na bariéru motora a namontujte ho na adaptér
motora.
c) Namontujte hriadeľ obežného kolesa, pričom zarovnajte ploché miesta na
hriadeli s plochými miestami v bariére motora. Uistite sa, že hriadeľ obežného
kolesa je úplne usadený v bariére motora.
2. Namontujte prítlačný krúžok obežného kolesa, zostavu pohonu obežného kolesa a
puzdro obežného kolesa.
Voľba
P030
P045, P062, P075, P100, P137, P150,
P200
3. Umiestnite O-krúžok krytu do drážky na puzdre čerpadla a naneste bezolejové
mazivo.
4. Nainštalujte teleso čerpadla na čerpadlo a uistite sa, že výpust je v správnej orientácii
na montáž.
5. Držte teleso čerpadla jednou rukou, namontujte a prstom utiahnite dve skrutky a
podložky (ak sú prítomné) na protiľahlých miestach.
6. Nainštalujte zvyšné upevňovacie prvky telesa čerpadla a utiahnite ich prstom.
7. Pomocou nástrčného kľúča alebo skrutkovača (v závislosti od upevňovacích prvkov)
rovnomerne utiahnite všetky skrutky pomocou hviezdicového vzoru.
11 Odstraňovanie porúch
Nasledujúce pokyny použite na riešenie udalostí, ktoré nie sú dôsledkom chybného
spracovania alebo materiálu.
Porucha
Možná príčina
Prietok je nedostatočný ale-
V sacom potrubí je únik
bo žiadny.
vzduchu.
Čerpadlo nebolo naplnené.
Hlava systému je vyššie, ako
sa očakávalo.
Je uzavretý ventil.
Viskozita alebo špecifická
hmotnosť je príliš vysoká.
Sací zdvih je príliš vysoký
alebo nie je dostatočná
NPSH.
Je upchaté sacie potrubie
alebo lopatka obežného ko-
lesa.
⑬ Vonkajší magnet pohonu
⑭ Hriadeľ motora
⑮ Motor
⑯ Noha (nie je súčasťou modelu P200
Opis
Namontujte puzdro obežného kolesa.
POZNÁMKA Zostava obežné-
ho kolesa P030 má v sebe za-
hrnutý axiálny krúžok a zostavu
pohonu.
Namontujte prítlačný krúžok obežného ko-
lesa, zostavu pohonu obežného kolesa a pu-
zdro obežného kolesa.
Návrh riešenia
Skontrolujte pripojenia po-
trubia a utiahnite tesnenia.
Pred spustením sa uistite, že
je hlava čerpadla naplnená
kvapalinou.
Skontrolujte požiadavky na
aplikáciu; môže byť potreb-
né väčšie čerpadlo.
Otvorte sací a vypúšťací
ventil.
Skontrolujte koncentráciu
zmesi kvapaliny.
Zabezpečte správny vstup-
ný tlak. Čerpadlo by malo
byť buď pod hladinou vo-
dy, alebo v úplne natlakova-
nej slučke.
Skontrolujte vstupné sitko a
hadičky čerpadla a odstráň-
te nečistoty.
